Le calcul correct des piliers pour la clôture - un gage de

La clôture remplit non seulement la fonction de protection de la parcelle de la cour ou d'un certain territoire, mais est également la marque de l'objet. Simple à première vue, la construction nécessite dans sa construction un respect détaillé et précis de certaines règles.

Un calcul préliminaire de la clôture vous permettra d’éviter les futurs problèmes d’inclinaison, de basculement, de chute et autres.

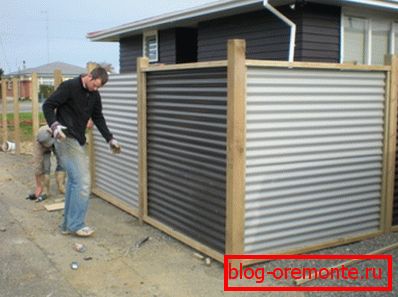

L'escrime faites-le vous-même

La construction de la clôture

Toute clôture peut être divisée en plusieurs parties structurelles:

• cadre de soutien formé par des supports qui prennent la charge totale de la clôture;
• partie de revêtement, composée de cannelures, palissade, treillis métallique et autres matériaux;
• des traverses (rondins) donnant à la structure davantage de rigidité et de résistance;
• matériel de montage.

Évidemment, le rôle principal est joué par la partie de soutien de la clôture.

Pour le cadre les piliers les plus utilisés:

• le métal;
• ciment d'amiante;
• brique;
• en bois.

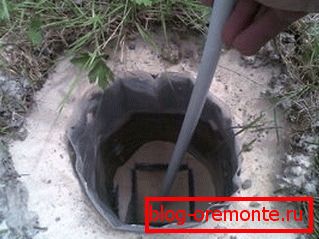

Photo déterminer la profondeur du signet

Calcul du coût de l'escrime

Coût de construction

Lors de la construction d'une clôture de vos propres mains, il est très important de savoir calculer la longueur de la clôture par rapport au coût des mètres linéaires et carrés de la future clôture.

Avant de décider de la construction d'une structure, il est nécessaire de faire un calcul précis du coût de la clôture.

Faire des calculs

Pour effectuer les calculs, suivez les instructions suivantes.

1. Le calcul commence par les mesures du périmètre de l'objet, qui doivent être protégées;
2. Après cela, une décision est prise sur le type d’appui et de partie de la structure;
3. Ensuite, la quantité de matériaux de construction nécessaire, leur prix est déterminé, le coût des travaux est nécessairement pris en compte et ajouté;
4. Pour installer une belle clôture, pratique et solide, il est nécessaire de calculer avec précision et précision la quantité de matériaux de construction, y compris la distance sur laquelle installer les piliers de la clôture. De ces calculs dépend la fiabilité de la conception et les coûts financiers;
5. Calculez le prix par mètre courant de la clôture de la hauteur requise;
6. La longueur totale de la structure est multipliée par le coût par mètre linéaire et les frais financiers approximatifs de la structure requise sont obtenus.

Calcul de la clôture de mètre courant

Il est important de savoir comment calculer le compteur d'admission du compteur:

1. Pour ce faire, il convient de diviser la longueur totale de la structure par la largeur utile de la feuille de carton ondulé choisie pour la clôture. En conséquence, nous obtenons le nombre requis de feuilles;
2. Le nombre de feuilles qui en résulte est multiplié par la hauteur requise de la clôture.
3. Le résultat est multiplié par la largeur totale du carton ondulé et nous obtenons la surface de matériau requise pour la clôture;
4. En multipliant la valeur de la surface par le coût d'une feuille, nous obtenons le coût par mètre;
5. Assurez-vous de prendre en compte le coût des retards et des supports.

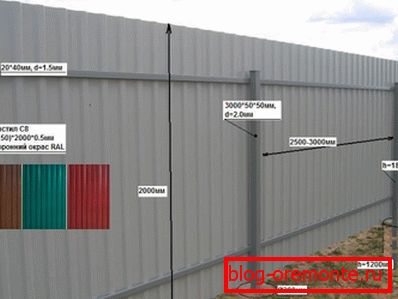

Calcul de la clôture - une circonstance nécessaire

Calcul de la profondeur des supports

Toute clôture est soumise à la force exercée par le propre poids de la structure, qui est dirigé strictement le long de l'axe de la colonne et à la force de la pression du vent, qui est appliquée à travers la structure. Par conséquent, un moment de couple (de flexion), qui a un maximum à la sortie du sol, agit sur le support.

Moment de flexion - la principale cause de la destruction des structures environnantes. Il n’a pas de sens de prendre en compte la force de son propre poids lors du calcul des bâtis, car elle est minimale et n’a pas d’effet significatif sur la résistance de la base.

De nombreux propriétaires sont également préoccupés par la question de savoir à quelle profondeur creuser un poteau pour la clôture.

C'est important! Pour déterminer la profondeur de pose des supports dans le sol, le calcul de la charge de vent sur la clôture est nécessairement pris en compte.

1. Tout d'abord, il est nécessaire de calculer la surface estimée d'un lien (section) de la future clôture. Si nous supposons que la largeur de la section de clôture (L) devrait être égale à 2 mètres et que la hauteur (H) est de 1,5 mètre, la surface (S) d’une section sera de 3 m². (S = 2,0 m * 1,5 m = 3 m²). La même zone tombera sur chaque pilier (1,5 mètre de chaque section de la structure à droite et à gauche du support);
2. Pour obtenir la charge de vent sur la structure, il est nécessaire de multiplier la surface de la section par le coefficient aérodynamique et la valeur de la vitesse de pointe du vent. Le coefficient aérodynamique (constant) pour une structure verticale est de 1,4. La valeur acceptée de la pression du vent est de 40 kg par mètre carré;
3. Dans notre cas, nous constatons que la charge de vent du pilier est de 168 kilogrammes (3 m² * 1,4 * 40 kg / m² = 168 kg).
4. Calculez le couple agissant sur le support. Pour ce faire, la charge de vent est multipliée par un facteur constant (168 kg * 0,8 = 134 kg / m); Après avoir déterminé le couple, divisez-le par la valeur du coefficient du moment de résistance - 225 (constant) (134 kg / m / 225 = 0,6 m);
5. Les calculs montrent que la charge de vent est entièrement compensée et que la clôture est totalement indépendante du vent, il est nécessaire de poser des piliers à une profondeur d'au moins 60 cm.

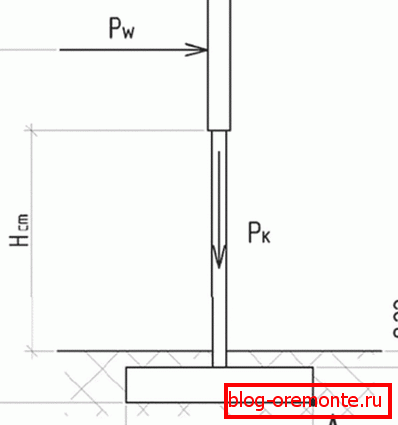

Schéma de calcul du panneau d'affichage

Astuce! Pour avoir une confiance totale dans la stabilité de la clôture, quels que soient le type de sol, le niveau de la nappe phréatique et le matériau de la partie entourant la structure, il est nécessaire d’enfouir la charpente dans le sol à la moitié de sa hauteur, plus 10 centimètres supplémentaires).

1. Si les sols, au site d’installation de la structure, gonflent pendant le gel, la profondeur d’installation des poteaux de support doit également être augmentée à 1,5 m.
2. En cas d'utilisation de supports en tubes métalliques pour l'admission, il est nécessaire de les verser à l'intérieur avec un mortier de ciment liquide. Pour protéger les tuyaux métalliques de la corrosion, ils sont recouverts de plomb rouge;

Ignorer pour les calculs

Astuce! Pour prolonger la durée de vie des poteaux en bois, leur partie souterraine doit être traitée au chalumeau, imprégnée (enduite) d'antiseptique kérosène-bitume, chauffée au bitume ou par imprégnation spéciale et enroulée de papier-toiture.

1. Le fond de la fosse est recouvert de sable. Le support est recouvert de brique (gravier), il est recouvert de terre et soigneusement tassé. Pour plus de stabilité, les poteaux de clôture doivent être bétonnés.

Plus de détails sur les caractéristiques d'installation des supports de clôture peuvent être trouvés sur la vidéo dans cet article.

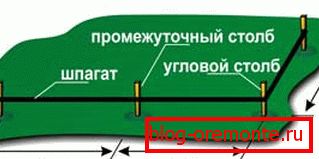

Installation de pilier

Calculer le nombre de supports

Par exemple, il est prévu d'installer une clôture d'une hauteur de 1,6 mètre et d'une longueur totale de 40 mètres. Le rôle de la base sera assuré par des poteaux de soutien, cimentés dans les fosses, et la partie enveloppante sera composée de feuilles professionnelles peintes.

Les tubes profilés sont l’un des matériaux les plus courants pour la fabrication des supports et du cadre, car il est pratique d’utiliser une section transversale rectangulaire lors de l’installation..

Connaissant les paramètres du carton ondulé, nous déterminons le nombre de feuilles nécessaires pour la clôture.

Si la largeur totale de cette feuille est de 1,18 m (largeur de travail - 1,14 m), la longueur totale de la clôture divisée par la largeur de travail de la feuille et nous obtenons la valeur - 40 m / 1,14 m = 35,08 pcs. Cela signifie que pour la construction d'une structure d'une longueur de 40 mètres, vous avez besoin de 35 feuilles professionnelles.

Astuce! La valeur obtenue doit toujours être arrondie.

Pour calculer le nombre de tuyaux en tant que support, il est nécessaire de diviser la longueur totale de la clôture à venir par la longueur d’une section (portée), qui est généralement de 2,0 à 2,5 mètres, et d’en ajouter un (40 m / 2,5 = 16 + 1) Ainsi, 17 poteaux de soutien sont nécessaires pour installer une clôture d’une longueur totale de 40 mètres et d’une largeur de 2,5 mètres.

Distance entre supports

La distance sélectionnée entre les colonnes pour la clôture dépend de leur section. Plus la structure que vous souhaitez construire est élevée et plus la distance prévue entre les piliers de support est grande, plus les tuyaux doivent être durables et présenter une section transversale plus grande.

Installation de supports sous le filet

Par exemple, pour une clôture d'une hauteur de 2 mètres et d'une section de largeur, également de 2 mètres, il est nécessaire d'utiliser un tuyau rond de 76 x 4 mm ou un carré de 60 x 4 mm ou plus.

Conclusion

Si vous calculez correctement et correctement la clôture, vous pouvez économiser de manière significative des matériaux de construction, ainsi que des ressources financières.

Lors du calcul de la clôture, tous les indicateurs sont importants, y compris la distance entre les poteaux de la clôture, dont dépendent la stabilité et la résistance de l'ensemble de la structure.
