Comment faire un portail avec un sol professionnel avec vos propres mains? Si vous avez à votre disposition une machine à souder, une meuleuse et un tournevis, ce travail ne vous semblera pas trop compliqué. Instructions sur l'ordre de sa mise en œuvre - à votre service.

Si vous avez les compétences d'un soudeur et d'une machine à souder, vous pouvez réaliser vous-même une telle conception.

Dimensions

Commençons par énumérer les principaux paramètres dont vous aurez besoin pour la fabrication du portail et en général de la clôture en carton ondulé:

• La largeur optimale de la porte elle-même est d'un mètre. Avec des dimensions plus petites de l'ouverture, vous pouvez avoir des problèmes pour transporter, par exemple, des meubles dimensionnels.
• La hauteur maximale est limitée sauf par la clôture elle-même: selon le SNIP actuel du côté de la rue ou du passage, il ne devrait pas dépasser 220 centimètres.
• Piliers забора обычно заглубляются в грунт примерно на метр.

Utile: tout dépend du type de sol. Dans les sols lourds, 70 centimètres suffisent; des fosses de mètres creusent généralement dans des sols faibles et soulevants. Dans tous les cas, il est souhaitable d’approfondir le pilier en dessous du point de congélation.

• Longueur typique d'une section de clôture - 2,5 - 3 mètres.
• Sur la pente, il est souhaitable de faire différence de hauteur entre les sections adjacentes, pas plus de 10% de leur hauteur. En outre, il vaut la peine de terrasser la bande sous la clôture: le design sera beaucoup plus élégant. En même temps, il n’y aura pas d’espace vide sous lequel les chiens et les chats des voisins pourront visiter votre jardin.
• La poignée et la serrure sont généralement montées à une hauteur d’environ 90 centimètres.  Cependant, un petit changement de vitesse vers le haut ou le bas ne rendra pas l'utilisation des deux et d'autres inconvénients.
• Les auvents sont soudés 25 centimètres des bords inférieur et supérieur de la toile.
• Il est pratique de faire des poteaux de section de proftruby de 60x60 à 80x80 millimètres. La fabrication de grilles en tôle ondulée avec un cadre de tube de 40x20 mm est pratiquée; Cependant, la taille de 40x40 rendra la structure plus rigide et permettra en même temps de couper un verrou de profil étroit dans le cadre sans mouvements inutiles.

Dessin des portes de carton ondulé. Ici, le tube fin est compensé par la présence de deux barres transversales.

Des outils

La porte pour une clôture d'un sol professionnel nécessitera la fabrication d'un certain minimum d'outils:

• Machine à souder Soudeuse optimale inverseur (160-200 ampères actuels).
• Bulgare avec une roue de coupe pour le métal.
• Gribouilleur Pour obtenir les dimensions exactes et le cadre de la forme idéale, les lignes de coupe doivent être très fines. De plus, les traits de crayon sont à peine visibles à la surface du tuyau en acier et se frottent facilement.
• Tournevis. Nous fixerons la feuille profilée au tuyau de truite à l’aide de vis à métal.
• Si les piliers n'ont pas encore été installés, une perceuse de jardin d'un diamètre de 20 à 30 centimètres est plus pratique pour creuser des trous. Avec une pelle pour une fosse aussi étroite, ne la détachez tout simplement pas. Une taille plus importante correspond à une quantité beaucoup plus importante de gravats, de béton et, par conséquent, à un prix final élevé du projet.
• Pour tasser les décombres lors de l'installation des piliers ne sera pas interférer avec la ferraille. Il est plus pratique de mélanger le béton dans une bétonnière. mais avec de petits volumes, il sera parfaitement remplacé par une perceuse ou une perforatrice avec une buse mélangeuse. Un seau de mortier est malaxé avec ce simple appareil en quelques minutes.
• Carré, roulette et règle.

Cet outil simplifiera grandement le creusement de trous sous les piliers.

Commencer

Il est nécessaire de préciser: nous allons considérer la construction la plus simple de la porte pour la clôture de revêtement de sol en carton ondulé sans aucun excès architectural. Les portes en carton ondulé avec des éléments de forgeage ont fière allure, mais sont beaucoup plus difficiles à fabriquer et nécessitent certaines compétences.

Piliers

S'ils ne sont pas installés - la procédure est exactement la même que pour la clôture:

• En tirant le cordon le long de la clôture, marquez l'emplacement des fosses.
• Nous les sélectionnons à l'aide d'une perceuse de jardin. Si ce n'est pas le cas, vous pouvez monter à pied et avec une pelle en acier à bords tranchants.
• Nous établissons des piliers strictement sur un fil à plomb et remplissons la base de gravats. Assurez-vous encore une fois que le pilier est debout, compressez le gravier avec un pied de biche.
• Remplissez la fosse avec une solution liquide avec un ratio de ciment et de sable de 1: 3.

Cadre

Nous marquons les tuyaux horizontaux et verticaux et les coupons à un angle de 45 degrés en traçant les lignes sur le carré.

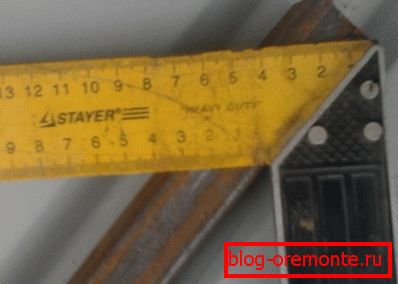

C'est le processus de marquage de tuyau.

Attention: si vous utilisez un tuyau 20x40, le côté le plus large doit être orienté perpendiculairement au plan de la clôture. Sinon, notre porte en carton ondulé sera trop fragile et il sera beaucoup plus difficile d'installer la serrure.

Puis, posant les tuyaux sur une surface plane, saisissez le cadre dans tous les coins. Nous mesurons les diagonales: elles doivent être strictement les mêmes. Si nécessaire, redressez le cadre et faites cuire les coins enfin.

Le cavalier horizontal est soudé en le coupant sur place. Notez qu'il peut être placé non pas au centre, mais légèrement plus bas ou plus haut: il sera plus pratique que le manche du guichet en carton ondulé vissé sur la traverse se trouve à une hauteur d'environ 90 cm du sol.

Enfin, strictement selon le futur axe vertical, les auvents sont soudés.

Installation de cadre

Cela n'est possible que lorsque le béton dans les fosses gagne partiellement en résistance - pas moins de 3 jours.

Cadre калитки выставляется по высоте на твердое основание нужной высоты; затем навесы прихватываются к столбу. Убедитесь, что калитка открывается и закрывается без усилий, говорящих о перекосе навесов, и варите навесы к столбу окончательно.

Installation de verrouillage

En principe, toute serrure conçue pour les portes extérieures peut être installée sur le portail, tant que l'intérieur ne craint pas la corrosion. Les constructions trop massives sont vaines: néanmoins, nous produisons des portes de garage non sectionnelles avec un guichet.

Les serrures spéciales à profil étroit pour proftrub sont les plus pratiques à installer (et bien protégées de la pénétration d’eau et de poussière dans le mécanisme).

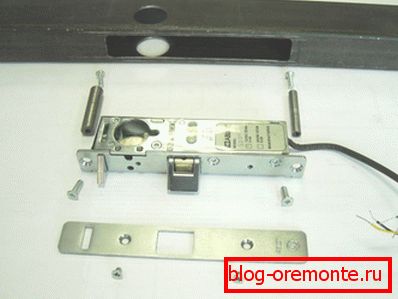

Sur la photo - serrure électromécanique à profil étroit.

L'installation est simple:

• La fente pour le boîtier de verrouillage et les trous pour le noyau, les vis de montage et les poignées sont marqués.
• Les trous ronds sont percés et constitués avec un cône à rouleaux.
• Dans le cas de la serrure, le moulin fait deux fentes verticales, puis une diagonale. Les triangles d'acier sont pliés vers l'extérieur et coupés. Les bords sont ensuite classés.
• Il est facile de marquer l'emplacement du compagnon du château en enduisant le verrou de dentifrice ou de rouge à lèvres. Fermez et ouvrez le verrou et une empreinte de l'endroit où la rainure doit être située apparaîtra sur le poteau.
• Les plaques de recouvrement sont installées après que le portail ait été gainé d'une feuille professionnelle.

Revêtement avec une feuille de profil

Et il n'y a pas de surprises:

• Couper la largeur de la feuille.
• Fixez le bord autotaraudeur de 35 mm en orientant le bord de la feuille le long du cadre.
• Étirez les cordons le long des tubes ou tracez des lignes au crayon.
• Nous tirons la feuille à travers la vague.

Il reste à installer la doublure de la serrure - et vous pouvez utiliser le portail en métal.

Le travail est terminé. Puis-je célébrer ??

Conclusion

Comme vous pouvez le constater, il est tout à fait réaliste et réalisable de fabriquer le portail à partir d’un revêtement de sol en carton ondulé. La vidéo de cet article vous montrera les principales étapes du travail. Succès dans la construction!
