Portes coulissantes avec un guichet: faire des conseils

04-05-2018

Clôture

Depuis la nuit des temps, la porte était considérée comme le visage de l'hôte. Ils étaient situés sur les armoiries de la famille et la résistance de ce matériau pouvait résister même au siège de machines à battre.

Actuellement, dans la fabrication de portes de leurs propres mains, un accent particulier est mis sur l'aspect pratique et la capacité d'automatiser l'ensemble du processus de travail.

Fabrication et installation

Les types de portes les plus populaires sont considérés comme coulissants. Ils sont assez faciles à utiliser, pratiques et ne prennent pas beaucoup de place lorsqu’ils sont ouverts. De plus, s’ils installent un portillon en métal supplémentaire, le résultat sera une conception très pratique.

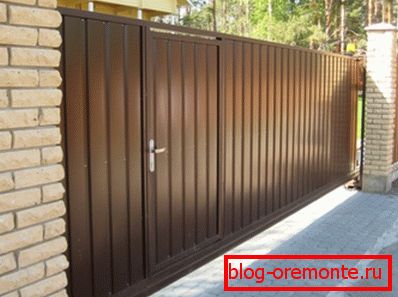

Portillon escamotable avec un portillon en profilé métallique

Le principe de fonctionnement et les exigences pour le site d'installation

Tout d’abord, il convient de noter que la porte à principe d’ouverture rétractable nécessite une surface parfaitement plane sur laquelle les guides seront installés. Il est également nécessaire de disposer de suffisamment d'espace de chaque côté de l'ouverture pour pouvoir placer le vantail en position ouverte.

C'est pourquoi, dans les petites pièces ou avec un petit périmètre, on utilise des portes sectionnelles de garage avec un guichet qui ne demandent pas autant d'espace.

Le plus souvent, les portes coulissantes sont installées sur des glissières préfabriquées, qui peuvent être achetées séparément ou commandées. En même temps, un moteur leur est ajouté, capable de fournir une ouverture en douceur, et parfois une boîte de vitesses, pour réduire le nombre de tours.

Certaines personnes préfèrent installer des systèmes d'activation de l'alimentation spéciaux à l'aide de télécommandes ou d'éléments de contrôle cachés.

Schéma montrant tous les éléments supplémentaires et les systèmes d'ouverture automatique

Cadre de fabrication

L’un des problèmes les plus graves liés au fonctionnement de ce type de porte est la probabilité élevée de déformation, puisqu’une grande zone doit être conservée avec un nombre minimum de cadres métalliques pour ne pas alourdir le poids de la structure entière.

Sur la base de calculs de rigidité et d’expérience pratique, avec une portée de 4 m, il est préférable d’utiliser un tube de forme 50x50.
Pour commencer, il est nécessaire de souder un cadre qui aura les paramètres de la porte. Dans le même temps, pour plus de fiabilité, certains artisans préfèrent les fabriquer sous forme de demi-trapèze équi. Les angles de cette conception serviront, à l’état fermé, de renfort supplémentaire, étant derrière un mur fiable.
Ensuite, vous devez placer des raidisseurs à l'intérieur du cadre. Dans ce cas, le manuel d'installation suppose que la porte doit d'abord être positionnée.

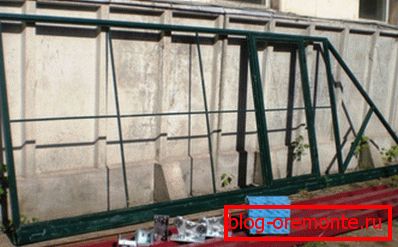

Cadre prêt avec porte intégrée et roulettes pour l'ouverture

La porte ne doit pas être située au centre, mais vous ne devez pas vous déplacer trop près des bords. C'est pourquoi, dans un premier temps, ils sont soudés au cadre du tuyau, qui le transforme d'un trapèze en deux triangles et un rectangle. Dans ce cas, ce seront les bords de la porte elle-même.
La porte est située à un mètre de l'une de ces conduites. Sa largeur est comprise entre 800 et 1000 mm, en utilisant le même matériau que pour le cadre lui-même. De plus, ses dimensions sont isolées séparément, en soudant le métal au périmètre de la structure.
Ainsi, il s’avère qu’il ne reste plus à renforcer que 2 mètres de la porte, ce qui se fait à l’aide de tuyaux profilés, en les soudant sous forme de croix ou de treillis.

Variante de dessin avec quelques dimensions et tolérances

Après cela, il est nécessaire d'installer des charnières sur le portail. Généralement, le prix de ces appareils n’est pas très élevé, vous devez donc choisir des pièces fiables et de haute qualité sans économiser de matériel. Ils doivent être positionnés de sorte que la porte s'ouvre vers l'intérieur sans gêner le fonctionnement normal du portail.
Ensuite, la structure entière est traitée avec un neutralisant de rouille et apprêtée.

Astuce! Avant de procéder à la fabrication, vous devez faire un dessin. Il sera plus facile de travailler dessus et évitera au maître de se tromper dans l'installation.

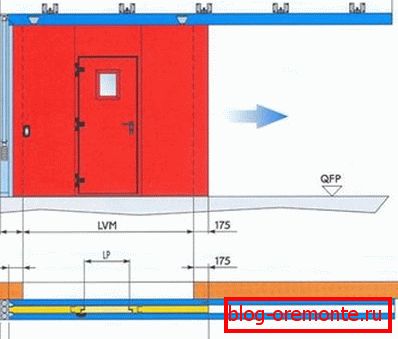

Disposition de tous les éléments avec indication des dimensions de base

Installation de mobiles et de fixations

Ce processus est fondamental et la fiabilité de l’ensemble de la structure et la fonctionnalité des éléments d’ouverture en dépendent.

Tout d'abord, il convient de noter que, pour une plus grande résistance et une durée de vie opérationnelle accrue, il convient d'utiliser des éléments mobiles d'usine, qui doivent être installés sur la structure finie.
Habituellement, chaque paquet contient une instruction décrivant en détail le fonctionnement d’un modèle particulier. Cependant, un cadre spécial pour cela devra être fait de toute façon.

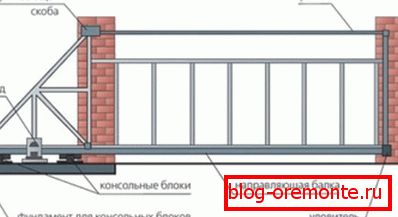

Installation typique d'éléments mobiles sur le portail

Vous devez d’abord souder le cadre le long de la porte. À l'aide d'un matériel de fixation spécial sous forme de boulons d'ancrage ou de goujons d'impact renforcés, il est fixé à l'intérieur de la clôture, du côté où les portes seront ouvertes.
En tant que nervure de renforcement à l’intérieur du cadre, une barre transversale supplémentaire peut être soudée en diagonale, mais de manière à ne pas gêner le dispositif d’ouverture.
C'est sur ce cadre qu'il est nécessaire de monter des éléments mobiles de fabrication en usine conformément au manuel d'utilisation. Ils doivent monter l’épine dorsale du portail et y insérer le cadre de porte.
Ensuite, installez le moteur et les commandes en cachant les fils dans les flexibles ondulés résistant au feu.

Astuce! Lorsque vous ouvrez la porte, toute la structure se transforme en un dispositif plutôt fragile. En même temps, la porte qui s’ouvre en eux peut considérablement affaiblir une position déjà instable, affaiblir toutes les pièces mobiles, raccourcir leur durée de vie. Par conséquent, il est recommandé d'installer un contrôleur spécial sur la porte, ce qui ne permet pas d'activer l'automatique quand il est ouvert.

Mise en place de tous les éléments du système d'ouverture électrique

Feuille profilée

La fabrication des portes coulissantes se poursuit par l’installation de profilés métalliques sur le cadre. Il est généralement utilisé dans des matériaux de 3 mm d'épaisseur, ce qui vous permet de créer un cadre assez durable et fiable.

Profil métallique typique pour les clôtures

Séparément, il convient de noter le fait qu’il existe un grand nombre de variétés de ce profil. Dans les magasins de matériaux de construction, vous pouvez même trouver des feuilles spéciales spécialement conçues pour les portes et les clôtures. Ils se distinguent par un type spécial de profilage et de revêtement anti-corrosion.

Il existe également des types de ce matériel sur lesquels différentes images et même des photos sont appliquées. En même temps, la qualité d'un tel motif est telle qu'elle ne se décolore pratiquement pas au soleil et tolère bien diverses influences atmosphériques.

Fixez une telle feuille sur le cadre avec des vis spéciales avec protection anti-torsion ou des boulons. Les chapeaux d'un tel matériau de fixation sont généralement choisis pour correspondre à la couleur de la surface du profilé métallique et sont parfois simplement peints.

Astuce! Il est préférable de choisir un profilé métallique avec une image imprimée. Il sera non seulement beau sur la porte, mais fournira également une protection supplémentaire. Dans le même temps, le prix d’un tel matériau n’est pas beaucoup plus élevé que le type de métal utilisé pour la fabrication de la clôture.

Profil en métal avec image imprimée

Conclusion

Après avoir visionné la vidéo dans cet article, vous pouvez résumer en toute confiance que la fabrication de portes coulissantes est un processus assez simple. Cependant, cela nécessite un strict respect des règles d'installation et des instructions pour l'ouverture d'éléments. Il faut également garder à l'esprit que l'exécution du travail nécessitera des compétences et des outils spéciaux pour travailler avec le métal.
