Portes de garage pivotantes

17-01-2018
Clôture

Si vous construisez un garage dans la cour de la maison ou sur un autre territoire où il n'y a pas d'étrangers, il ne sert à rien de construire des portes de capital en tôle d'acier. Il est beaucoup plus raisonnable de fabriquer des portes battantes de garage en plancher ondulé, car elles sont plus faciles à construire et pèsent beaucoup moins. Je vais vous expliquer comment créer vous-même une structure avec un minimum de temps et d’efforts.

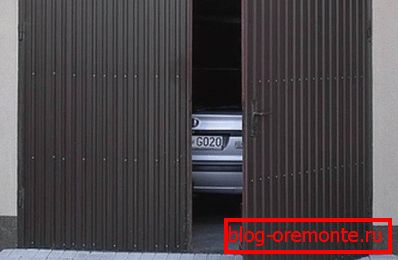

Sur la photo: ces portes sont très attrayantes.

Description du flux de travail

Quant au travail, il peut être divisé en plusieurs étapes afin de comprendre le processus le mieux possible. Il est important de tout faire dans l'ordre, puis les difficultés dans la fabrication de la porte que vous n'aurez pas.

Phase préparatoire

Vous devez d’abord effectuer les travaux préparatoires. Ils comprennent plusieurs événements importants:

  • Il est nécessaire de déterminer la taille optimale de l'ouverture. Si vous construisez un garage, la distance entre les côtés de la voiture doit être d’au moins 30 cm, la hauteur de la version standard étant comprise entre 200 et 210 cm, et le minibus nécessite une porte plus haute - environ 250 cm. pour déterminer la taille de la porte que vous ferez;

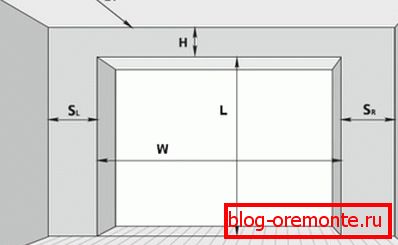

Rappelez-vous que du bord de l'ouverture au mur doit être d'au moins 80 cm, ceci est important pour la résistance structurelle

  • Ensuite, vous devez faire un dessinC'est très important pour la suite des travaux. Si vous avez un croquis sous la main, vous pouvez calculer avec précision la bonne quantité de matériaux. En outre, vous représenterez clairement le résultat final, ce qui simplifiera grandement le flux de travail et vous permettra de comprendre clairement ce qui doit être fait à un moment donné.

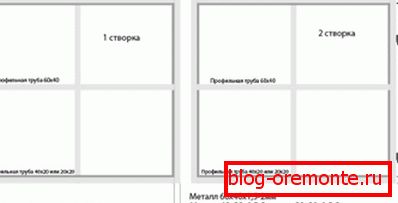

Exemple de porte de 4x2 mètres, dessin simple et clair

  • Si vous décidez de fabriquer des portes de garage en métal avec un guichet, vous devrez renforcer le cadre et le renforcer avec des montants longitudinaux et transversaux.. Personnellement, je n’ai jamais fait une telle option en carton ondulé, mais je pense que le travail ne sera pas plus difficile que dans le cas de la tôle ordinaire.

La porte nécessite un renforcement de très haute qualité, qui pèse de manière significative la structure.

Une fois l’esquisse terminée, il est facile de calculer la quantité nécessaire de matériaux et de composants:

Tuyau profilé pour le cadre Pour le cadre, il est préférable de prendre un tuyau plein avec une section de 50x50 ou 60x60 mm, ces options assureront la fiabilité et ne seront pas déformées, même sous des charges élevées. La bonne quantité est calculée en mètres courants, de nombreux vendeurs peuvent même couper le matériau en morceaux de la bonne taille, ce qui est très pratique
Tuyau d'obturation À mon avis, il est préférable d’utiliser un tuyau de 40x20 mm pour le cadre des vannes et pour les ponts responsables de la rigidité, la meilleure solution serait l’option 60x40 ou 40x40. Le nombre est à nouveau calculé en mètres
Decking pour la garniture de porte Ce matériau peut avoir une grande variété de couleurs et de textures, ce qui vous permet de concevoir une porte de garage dans un style unique avec un environnement commun. En ce qui concerne la qualité, choisissez un matériau d’une épaisseur minimale de 0,5 sans aucun dommage pour la surface. N'oubliez pas ceci: toute rayure est un centre de corrosion potentiel dans le futur.
Boucles et constipation Il est impossible d’imaginer un bon portail sans de fortes charnières, qui assurent une position claire de la structure et facilitent l’ouverture et la fermeture des châssis. Il est préférable de choisir des options avec roulements ou au moins une balle, des produits simples ne sont pas la meilleure solution. Quant à la constipation supérieure et inférieure, vous pouvez acheter une version prête à l'emploi, il est beaucoup plus facile que de les faire vous-même

Les boulons verticaux - un élément important pour des portes fiables

C'est important! Lorsque vous choisissez une terrasse, faites attention à l’état du film protecteur: s’il est endommagé, il est fort probable que le métal soit rayé. C'est le moyen le plus simple de vérifier si la surface est endommagée.

Bien sûr, travailler sans un outil spécifique a peu de chances de réussir, voyons ce qui devrait être sous la main:

  • Poste à souder - pas besoin d'une version industrielle, assez de la version compacte de 220 volts. Naturellement, il devrait y avoir des électrodes de 3 mm d'épaisseur, c'est assez pour souder le tube profilé. S'il n'y a pas de compétences pour travailler avec la soudure, il est préférable de faire appel à un spécialiste ou à un ami, le cas échéant, la pratique à la porte n'est pas la meilleure option;
  • De nos jours, presque aucune métallurgie n'est complète sans une meuleuse d'angle ou, comme on l'appelle, de meuleuses. Il doit y avoir au moins plusieurs molettes de diamètre correspondant et un disque de meulage avec lequel vous pouvez aligner rapidement et facilement les soudures;

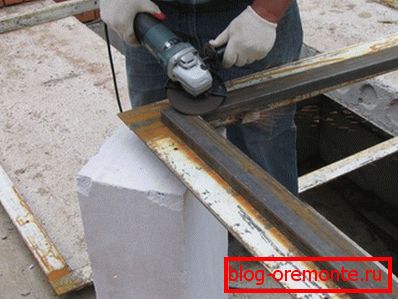

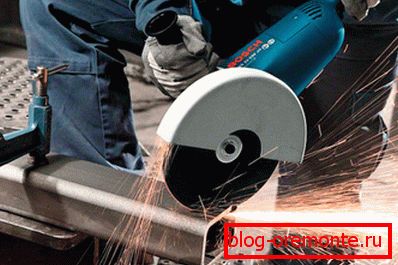

Avec l'aide de la meuleuse, la coupe du métal passe rapidement et efficacement

C'est important! N'utilisez jamais la meuleuse sans boîtier de protection. Pendant le travail, portez toujours des lunettes et des gants de protection en cuir épais ou en textile pour vous protéger autant que possible.

  • Pour les mesures, un ruban à mesurer est nécessaire pour un marquage précis - un carré et un marqueur spécial, qui peuvent être utilisés pour faire des marques claires et clairement visibles sur le métal. Pour contrôler la position de la structure en question, vous devez également être au niveau du bâtiment;
  • En aucun cas, n'utilisez pas la rectifieuse pour couper des tôles profilées, c'est la pire option, car le métal surchauffe et commence à rouiller avec le temps le long de la ligne de coupe. Mieux vaut acheter des cisailles à métaux ordinaires, avec lesquelles le travail peut être effectué rapidement et efficacement;

La feuille professionnelle extra-plate est parfaitement découpée par des cisailles à métaux à main.

  • La feuille sera fixée au cadre avec des rivets en aluminium, vous devez donc vous procurer un pistolet spécial. Choisissez une version durable avec des poignées massives, les riveteuses bon marché se plient après des centaines de connexions, d’après mon expérience.

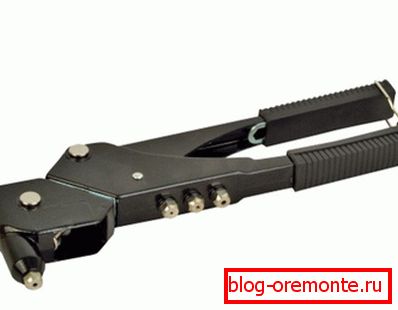

Le pistolet à rivets doit être fiable

Stade de travail

Nous allons maintenant comprendre comment assembler les portes battantes du garage de toutes vos mains:

  • La première étape consiste à couper des morceaux de tuyau profilé pour la construction d'éléments de cadre peuvent être lisses, alors vous aurez besoin de les souder connexion, et peut être coupé à un angle de 45 degrés, cette option est un peu plus forte, mais aussi beaucoup plus difficile à mettre en œuvre. Pour les maîtres inexpérimentés est préférable de choisir la première manière, ne pas oublier de prendre la longueur de l'épaisseur transversale des deux poteaux, car il sera situé entre eux;

C'est important! Il n'est pas nécessaire de fabriquer des doubles boîtes en forme de tuyaux profilés avec une tôle ondulée, comme dans la version en tôle, car le poids de la structure est petit et la charge sur les murs sera faible.

  • Tous les éléments étant disposés sur une surface plane, il est important de veiller à la géométrie idéale de la structure, prenez donc cette partie du travail en pleine responsabilité et préparez-vous une place sous le cadre. Vous pouvez ajuster la position des éléments en y plaçant des puces et d’autres objets improvisés.

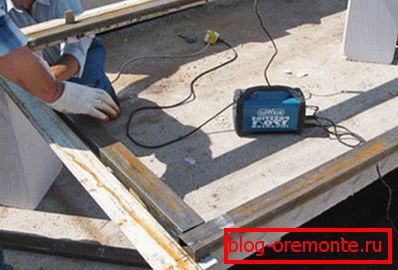

Il est important même de tracer le futur cadre avant de souder

  • Ensuite, la conception est soudée avec des coutures solides, il est important de connecter des éléments de haute qualité, assurant une fiabilité maximale du boîtier fini. Ne retirez pas la structure finie n'importe où, elle sera nécessaire pour la suite des travaux.
  • Ensuite, le métal est découpé pour les armatures des vannes, après quoi il est nécessaire de les disposer à la surface et nous le ferons de manière compétente: nous allons aménager la structure à l'intérieur de la boîte, en utilisant les copeaux pour créer les mêmes espaces entre les éléments, après quoi vous pourrez saisir les éléments par soudage par points;

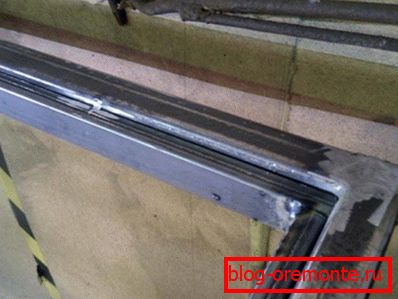

Le cadre est préférable d'essayer à l'intérieur de la boîte de porte

  • Une fois que tous les éléments sont solidement soudés (n'oubliez pas les cavaliers situés sur les vantaux des portes), vous devez nettoyer soigneusement toutes les coutures à l'aide du moulin;

Le nettoyage est effectué à l'aide de meules et de meules

  • Les éléments finis sont à nouveau bien agencés, après quoi il est nécessaire de poser les boucles, il est important de les disposer le plus uniformément possible. Après cela, les éléments sont collés, la structure peut être désassemblée pour plus de commodité et les charnières peuvent être soudées de manière fiable. Elles doivent être tenues très fermement, car elles supporteront la charge principale.

Les charnières à souder ont besoin d’être aussi fiables que possible.

  • Des parties séparées de la structure sont peintes pour les protéger de la corrosion; ceci doit être fait avant le laminage avec profilage et installation afin de pouvoir traiter les éléments de tous les côtés. Pour le travail, une peinture avec un apprêt convient, qui protège parfaitement le métal de la rouille et ne nécessite pas de préparation de surface spéciale;

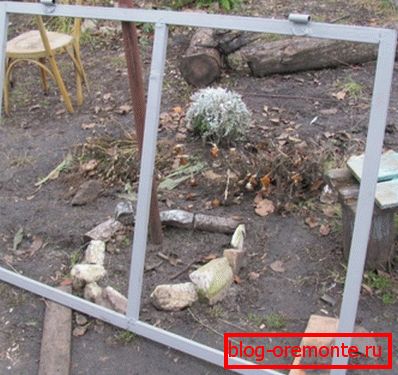

N'oubliez pas de peindre les produits soudés.

  • Le revêtement des appuis avec une feuille professionnelle commence par la découpe du matériau à la taille souhaitée. Si vous achetez des pièces de la configuration requise, cela simplifie grandement le processus. Ensuite, vous devez mettre le cadre et définir la feuille comme elle sera fixée, après quoi vous devrez percer des trous pour les rivets, le diamètre dépend des fixations qui seront utilisées. Il est préférable d'utiliser un rivet de 4 mm de diamètre et d'utiliser une perceuse de 4,2 mm.

Les trous sont percés après 15-20 cm, vous devrez percer beaucoup

Astuce! Vous pouvez utiliser les rivets de couleur acier habituels, et vous pouvez trouver des options de couleur, elles sont beaucoup plus chères que celles standard, mais elles ne sont presque pas visibles à la surface.

  • La fixation professionnelle des rivets en feuille est rapide et facile, grâce à l'utilisation d'un pistolet à riveter. Vous pouvez facilement comprendre le processus en lisant les instructions sur l'emballage de l'instrument.

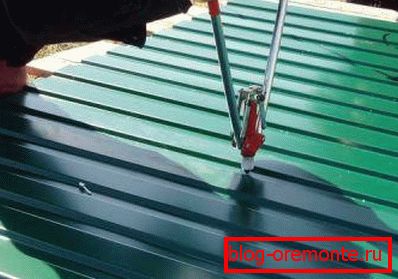

Les rivets fixent la feuille professionnelle très solidement

En ce qui concerne l’installation, je l’ai décrite en détail dans l’une des revues, je ne vous dirai ici que les étapes principales:

  • Marteler les hypothèques dans le mur;
  • Placer un cadre en utilisant un niveau;
  • Souder la boîte à l'hypothèque;
  • Suspendre les vannes et vérifier l'ouverture-fermeture des vannes.

Si cela est fait correctement, la conception durera des décennies et la seule réparation qui pourrait être nécessaire est la peinture des pièces métalliques pour la protéger de la corrosion.

Un autre point à prendre en compte est l’installation de l’automatisation. Si, par la suite ou immédiatement, les actionneurs s'ouvrent vers l'extérieur, une nervure de renforcement doit être ajoutée au cadre à l'endroit où sont installés les supports. Il est important de le faire à l'avance, car il est très problématique de souder le tube profilé au produit fini, car la feuille profilée surchauffera et la peinture risque de le quitter.

L'entraînement doit être fixé au raidisseur, sinon le vantail de la porte se déformera simplement avec le temps.

En conclusion, je tiens à noter que le prix du portail que vous collectez vous-même sera au moins deux fois, voire le deuxième plus bas, car ce type de travail coûte plus cher que les matériaux utilisés.

De telles portes conviendront aussi bien aux bâtiments en bois qu'aux structures en blocs de béton cellulaire, ainsi qu'aux garages en panneaux sandwich car leur poids est faible et la charge sur les structures de support sera minimale.

Conclusion

J'espère que cette instruction simple vous aidera à comprendre le problème de la construction d'une porte à partir d'une feuille profilée et que vous pourrez réaliser une construction de haute qualité sans l'intervention de spécialistes. La vidéo de cet article vous aidera à mieux comprendre le processus. Si vous avez des questions, posez-les dans les commentaires soumis à l'examen.
