Serrure électromagnétique sur le portail: sélection et

Lorsque vous choisissez un appareil pour protéger votre propriété des invités indésirables, il est intéressant d’envisager une telle option, à savoir un verrou magnétique sur le portail. De tels systèmes de verrouillage sont le plus souvent installés sur des portes métalliques dans la cage d'escalier, mais ils conviennent également très bien aux portes d'une maison de campagne.

Nous décrivons ci-dessous le dispositif de constipation électromagnétique et donnons également quelques conseils pour l’auto-installation.

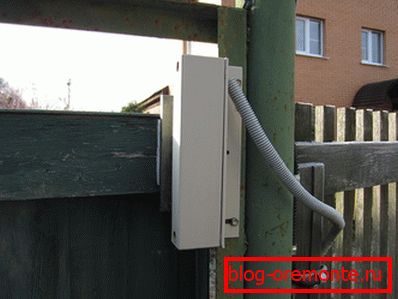

Portail avec verrouillage magnétique

Informations générales sur les serrures magnétiques

Conception et fonctionnement

Toutes les serrures électromagnétiques de la porte fonctionnent sur un seul principe:

• La base de l'appareil est une bobine électromagnétique avec un noyau en acier, générant un champ magnétique.
• La bobine de noyau est montée sur le dessus du cadre du guichet et connectée au dispositif de contrôle.
• Lorsqu'une tension est appliquée à l'aimant, une plaque métallique réciproque fixée au volet de porte est attirée. Le plus souvent, on utilise de l'acier inoxydable avec un revêtement anticorrosion au nickel ou au chrome pour fabriquer les contreplaques.

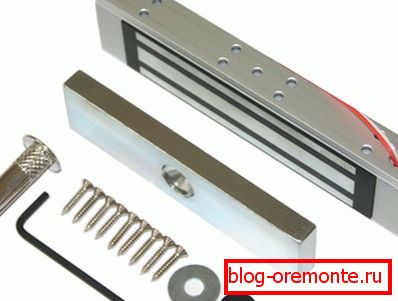

Ensemble complet du modèle le plus simple

De par leur conception, les serrures magnétiques sont divisées en deux grands groupes:

• Tenue - la variété la plus commune. Ce sont ces structures qui peuvent être installées sur les portes des clôtures chez les particuliers, ainsi que dans d’autres lieux (par exemple, une porte de garage sectionnelle avec guichet peut être équipée d’un verrou de maintien). Pour améliorer la sécurité, vous pouvez monter un complexe de plusieurs dispositifs de maintien autour du périmètre de la porte.
• Cisaillement – более сложные модели. В этих замках магнит обеспечивает не удержание открывающейся створки, а фиксацию язычка замка. Cisaillement устройства являются врезными, и потому использование их при оборудовании ворот в заборах несколько ограничено.

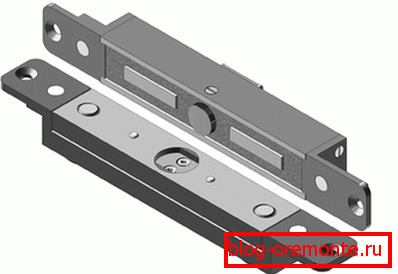

Modèle de cisaillement

Les contraintes et les structures de cisaillement portent dans la plupart des cas l’indice «ML», après quoi un trait d’union indique l’effort d’ouverture de la serrure en kilogrammes. Par exemple, le modèle ML-100 signifie que pour ouvrir une constipation, il est nécessaire d’appliquer une force de traction d’au moins 100 kg.

Le "pouvoir" du château est l'un des facteurs décisifs dans son choix. Pour un guichet, il suffit de configurer un appareil avec un indicateur de séparation de 150-200 kg.

Les mérites de la constipation EM

Les constructions de ce type sont populaires pour plusieurs raisons:

• Ils sont tout simplement montés et connectés et, pendant le fonctionnement, ils se caractérisent par leur simplicité et leur facilité de maintenance.
• La fiabilité de ces systèmes est très élevée et, en tant que verrou, ils s’acquittent parfaitement de leurs tâches.
• La simplicité du contrôle des périphériques est un autre avantage indiscutable. Si vous installez un système d'ouverture à distance (son prix plutôt élevé est plus que compensé par la commodité), vous pouvez alors donner accès à votre territoire sans quitter votre domicile.

Il n'y a qu'un seul inconvénient important, mais dans certaines situations, cela peut être critique. Le fait est que le verrou électromagnétique de la porte nécessite de l'électricité, et si dans votre localité les coupures d'électricité se produisent fréquemment, il est intéressant d'installer une constipation de secours sur la porte.

Installation indépendante

Installation de l'appareil

En règle générale, les fabricants d'appareils de verrouillage électromagnétiques leur fournissent des instructions d'installation et de connexion suffisamment détaillées.

Le verrou EM installé sur le guichet est assez simple. Le processus d'installation consiste à fixer tous les éléments sur le guichet lui-même et sur le cadre, ainsi que de connecter des composants électriques à un système unique.

Voici une instruction sur laquelle presque chacun d'entre nous peut installer une serrure de ses propres mains:

• Tout d'abord, installez la partie principale de la serrure sur le cadre du guichet. Pour ce faire, dans le cadre métallique avec une perceuse, nous réalisons des trous dans lesquels nous fixons l'appareil à l'aide de vis.

Schéma de montage

Astuce! Les trous doivent être plus petits que le diamètre de la vis métallique - nous allons donc assurer une plus grande fiabilité de la fixation.

• Ensuite, nous fixons la barre réciproque incluse dans le jeu sur le châssis de la porte. Plus nous fixons le «hayon» de manière fiable, plus la fermeture se fera efficacement.
• La prochaine partie de notre travail est l'installation d'un lecteur. Le lecteur peut être installé à la fois sur le châssis et sur la clôture elle-même. Pour protéger les fils du lecteur, il est préférable de passer par le trou caché derrière le boîtier.
• Séparément, nous montons le contrôleur d'accès. Cette partie de la construction est responsable de la reconnaissance des signaux provenant de cartes ou de clés et éteint automatiquement le système magnétique lorsque le vantail est ouvert.
• À l'intérieur de la feuille de guichet ou de la clôture elle-même, un bouton est installé qui ouvre la serrure de l'intérieur.

Faites attention! Pour améliorer la fiabilité des éléments de verrouillage, les experts recommandent d'installer à la fois le verrou et l'homologue le plus près possible du coin du châssis. Le déplacement de la structure vers le centre de la pale contribue à la réduction de la force de maintien du guichet.

Connexion

Lorsque les principaux éléments structurels sont fixés, vous pouvez commencer à connecter la constipation.

• Pour la majorité des modèles de serrures disponibles sur le marché, une tension de 12 volts est généralement utilisée;

Schéma de connexion au contrôleur

• Les fils (ils peuvent être inclus dans le jeu d'accessoires et peuvent être achetés séparément) sont connectés aux bornes de la serrure et du lecteur. Le câble optimal à utiliser est le type VVG-NG 2x1.5.
• Fixez le boîtier en plastique du câble aux parties de la porte qui recevront le câblage.

Chaînes câblées

• Les fils sont posés dans le boîtier, fixés et connectés au câble d’alimentation.

Astuce! L'utilisation d'une alimentation de secours augmentera considérablement l'efficacité de l'appareil.

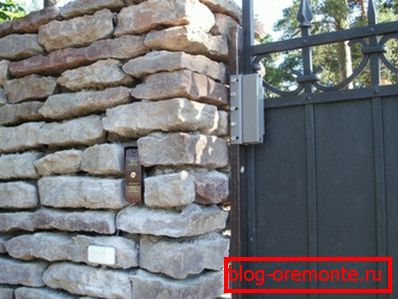

Appareil installé

Conclusions

Simple à installer et à entretenir, assez compact (comme on peut le voir sur les photos données dans l’article) et des systèmes de fermeture électromagnétiques fiables constitueront une excellente protection pour votre maison privée. En tout cas, ils sont supérieurs au diable traditionnel à plusieurs reprises! Dans la vidéo présentée dans cet article, vous trouverez des informations supplémentaires sur ce sujet.
