Armatures d'éléments de bâtiments monolithiques en béton

20-05-2018
Construction

La construction monolithique et monolithique à ossature au cours des dernières années a connu une expansion marquée. Outre les immeubles à appartements, les structures monolithiques en béton armé sont de plus en plus utilisées dans la construction de logements privés; Souvent, un travail pertinent est effectué sur la base de spéculations et d'intuition, plutôt que de connaissances et d'expérience. Cet article s'adresse aux lecteurs qui envisagent de construire leur propre maison de leurs propres mains.

Construction d'un cottage monolithique.

Liste des structures monolithiques

Alors, quel genre de structures monolithiques sont remplies lors de la construction de la maison?

Dавайте двинемся снизу вверх.

  • Fondation. Nous envisagerons plusieurs options pour son exécution: dalle, ruban adhésif et pieux forés avec un grillage monolithique.
  • Les murs.

Pour clarifier: nous parlons de murs porteurs. En règle générale, les cloisons non chargées sont constituées de matériaux poreux hautement isolants contre le bruit et la chaleur: béton de gaz et de mousse, coquillages, calcaire, etc.

  • Chevauchements.

Dans этом порядке мы их и рассмотрим. Однако вначале нам предстоит познакомиться с типами арматуры и материалами, применяющимися для армирования железобетона.

Dansиды арматуры

Si nous jetons les tiges de bambou exotiques, qui sont principalement utilisées dans les constructions basses des pays asiatiques, nous n'obtenons que deux matériaux dans le résidu sec.

Acier Dans абсолютном большинстве случаев применяется именно она. Исключительная механическая прочность сочетается с относительно дешевизной.  Dля армирования используются жесткие элементы (швеллеры, двутавровые балки, уголки, гладкие и рифленые стержни) и сетки - вязаные и сварные.
Composite Pour être précis, il ne s'agit pas d'un matériau, mais de tout un groupe d'entre eux. Les fibres de verre, de carbone ou de basalte sont remplies de polymère - thermoplastique (ramollissant lorsqu'il est chauffé) ou thermodurcissable (ce groupe de polymères est transformé chimiquement lorsqu'il est chauffé une fois et reste stable lorsqu'il atteint à nouveau la même température). Les principales caractéristiques du renforcement composite sont le faible poids et la résistance à la corrosion.

C'est utile: dans une vente large, il est possible de rencontrer un renforcement composite d'un seul type-tige.

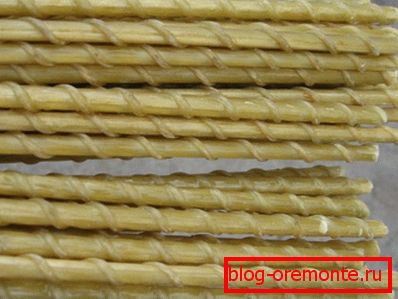

Noyaux composites polymériques à base de fibre de verre.

Quels types de raccords sont utilisés dans la construction de faible hauteur?

Dans абсолютном большинстве случаев это рифленые стальные стержни. Их цена  делает сталь более чем конкурентоспособной на фоне композитных материалов; рифление обеспечивает хорошее сцепление с бетоном, а толщина (обычно 12-16 мм) - отличную прочность на разрыв. Нагрузки на сжатие воспринимает сам бетон.

Les renforts lisses et les mailles sont utilisés moins souvent.

Fondation

Dавайте изучим общие принципы армирования фундаментов наиболее распространенных в частном строительстве типов (узнайте здесь, как происходит армирование газобетона).

Dalle

Dля его армирования обычно используется стержневая рифленая арматура диаметром от 12 миллиметров. Изгибающие нагрузки под несущими стенами будут значительными; раз так - хорошее сцепление стали с бетоном играет решающую роль.

Que faut-il savoir sur ce type de fondation?

  • L'épaisseur de la dalle est déterminée par la hauteur de la maison et le matériau utilisé pour la construction. Il est clair qu'une maison en rondins créera une charge de flexion beaucoup plus faible qu'une structure en brique ou en béton massif. En règle générale, l'épaisseur de la dalle varie de 15 à 30 centimètres.

Nuance: avec une petite masse du bâtiment, l'utilisation de treillis d'armature avec une section transversale de tiges de 6-10 millimètres est autorisée.

  • Le renforcement est toujours à double couche. Dans ce cas, les réseaux inférieur et supérieur ne sont pas reliés rigidement l'un à l'autre; seule l'utilisation d'accessoires formant un espace de la taille souhaitée est autorisée.
Fondation de dalle.
  • Кстати, о зазорах: решетка или сетка нигде не должны выходить на поверхность бетона. По краям между арматурой и опалубкой делается примерно 10-сантиметровый просвет; от нижней и верхней поверхностей плиты решетки отделяются слоем в 1,5 - 3 сантиметра. Dля создания соответствующих просветов используются подпорки из отожженной проволоки.
  • L'armature n'est pas soudée dans le réseau, mais est tricotée avec le même fil recuit.
  • Le pas optimal pour le renforcement de la tige dans la dalle est de 20 à 22 centimètres. Si un maillage fini est utilisé, l'épaisseur réduite du fil est quelque peu compensée par un maillage plus petit (15 cm).

Bande

Les instructions pour le renforcement de la fondation de la bande en certains points répètent les recommandations pour la base de la dalle:

  • La grille doit être présente en haut et en bas de la bande de béton.
Quelque chose comme ça.

Почему? Dansспомните: арматура воспринимает нагрузки на растяжение; сжимающее усилие воспринимает сам бетон. При неравномерной нагрузке и/или морозном пучении лента будет подвергаться изгибающему усилию (то есть в зависимости от его вектора будет растягиваться нижняя или верхняя часть фундамента).

  • Dans ce cas, le soudage est indésirable: le chauffage altère les propriétés de résistance de l'acier. L'exception est le matériau dans le marquage duquel la lettre C est présente (par exemple, A500C).
  • L'épaisseur du béton séparant l'acier du sol ne doit pas être inférieure à cinq centimètres.

Il y a des différences.

  • La distance maximale entre les armatures longitudinales ne doit pas dépasser deux fois la section transversale de l'élément de structure du bâtiment (murs ou colonnes) supporté par la fondation et ne doit pas dépasser 400 millimètres.
  • Les éléments transversaux et verticaux du cadre sont nécessaires avec une hauteur de fondation de 150 mm ou plus (c'est-à-dire presque toujours). Dans ce cas, le renforcement transversal et vertical est souvent réalisé non pas par segments, mais par une seule culasse pliée d'un diamètre de 6 à 8 mm.
  • La distance minimale entre les tiges adjacentes (à l'exclusion de l'épissure de segments) doit être supérieure à leur diamètre et supérieure à 25 millimètres.
  • Les coins, les joints en forme de croix et les joints en T des sections de sous-sol sont nécessairement renforcés de manière à ne pas former un joint de deux poutres séparées, mais un seul cadre rigide.
Un exemple de renforcement des angles.Un exemple de contiguïtés de renforcement.Unрмирование тупого угла ленты. Dansнутренний стержень каркаса подвязан к наружному стержню смежного участка.

Conseil: le moyen le plus simple de comprendre à quoi la cage d’armature devrait ressembler est d’imaginer les vecteurs de toutes les forces agissant sur les fondations (tout d’abord les masses de la maison et le soulèvement dû au gel). Lorsque le béton est sous tension, un renforcement est nécessaire. L'emplacement du renforcement devrait être parallèle au vecteur de force.

Pile

Comment monter la cage d'armature de la fondation sur des pieux forés avec un grillage monolithique en béton armé?

Sur des sols en soulèvement, la distance optimale entre le grillage et le niveau du sol n'est que de 100 à 150 millimètres. Un tel petit espace simplifiera non seulement le réchauffement de la base, mais nous fera également gagner du temps et des efforts lors de la coulée du grillage: il est simplement recouvert d’une couche de mousse plastique qui deviendra la partie inférieure du coffrage et ne permettra pas au gel de ciment d’aller au sol.

Les pieux sont coulés avec du béton de qualité non inférieure à M300 directement dans le sol, dans les puits forés sous eux. Le coffrage et, en même temps, l'imperméabilisation sont généralement servis comme feutre de toiture en rouleau. La cage de renfort est abaissée à l'intérieur du tuyau avant de couler.

Le cadre de pieu est généralement assemblé à partir d'une armature ondulée longitudinale de section transversale de 12 à 14 millimètres et de colliers de serrage carrés, polygonaux ou ronds, de section transversale de 5 à 8 mm, perpendiculaires à celui-ci.

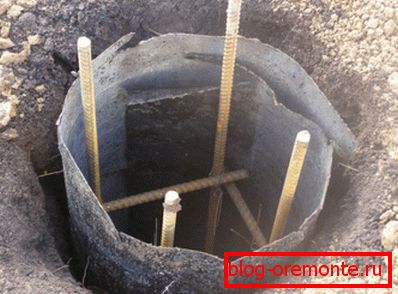

Ici, le renfort est entièrement constitué de tiges cannelées de 14 mm.

Dans идеале и здесь лучше использовать крепление вязальной проволокой; однако есть немалый шанс нарушить расположение элементов каркаса при штыковании, поэтому на использование сварки в этом случае профессиональные строители смотрят сквозь пальцы.

Les pieux sont renforcés à pleine longueur. Il existe des exceptions à cette règle, mais elles n’ont rien à voir avec les constructions de faible hauteur. Il suffit de dire que le renforcement partiel implique un diamètre de pieu de 700 mm.

Le diamètre minimal du pieu conformément aux codes du bâtiment applicables est de 400 mm. La section transversale de la cage d'armature doit être inférieure de 100 à 120 mm. pour le diamètre minimal et une maison à deux étages dans la pratique, 4 tiges d'armature longitudinale avec une section de 14 mm suffisent.

Les tiges longitudinales du cadre sont liées avec le renforcement du grillage. Les charges importantes dans la direction transversale, le joint du pieu et le grillage ne sont pas éprouvées; Cependant, le soulèvement dû au gel peut créer une situation dans laquelle l'articulation sera chargée de se briser. C'est pourquoi cette connexion est également améliorée. Le circuit de gain ressemble aux solutions utilisées pour les fondations en bandes.

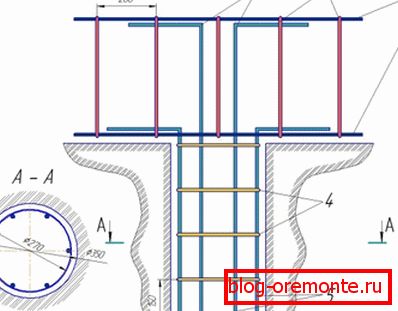

Renforcement de la connexion du pieu et du grillage. 1 - renfort longitudinal du grillage, 2 - grillage latéral du grillage, 3 - renfort en forme de L, 4 - colliers du pieu, 5 - renforcement longitudinal du pieu.

Et que dire du renforcement du grillage lui-même? Il éprouve exactement la même charge qu'une fondation à lamelles; si tel est le cas, toutes les recommandations seront identiques.

Les murs

Comment se fait le renforcement des murs en béton armé?

  • Dans ce cas, la cage de renforcement doit également être à double couche, empêchant le mur de se plier sous la charge dans n'importe quelle direction.
  • Основные нагрузки будут сжимающими, поэтому допустим минимальный диаметр продольной арматуры в 8 миллиметров. Dans малоэтажном строительстве допускается использование сеток из 8-миллиметровой проволоки.
  • Le pas maximal de l'armature longitudinale est de 20 centimètres. Transversal (horizontal) - 35 centimètres.
Sur la photo - le cadre du mur en béton armé avec coffrage fixe.
  • Поперечная арматура должна иметь площадь сечения не менее 25% от площади сечения продольной. Dля диаметра продольных стержней в 8 мм площадь сечения поперечного армирования составит 0,25х3,14х(8/2)^2=12,56 мм2.
  • Les extrémités des ancrages de renforcement dans le béton (bien sûr, sans aller sur sa surface). Comment est-ce fait?

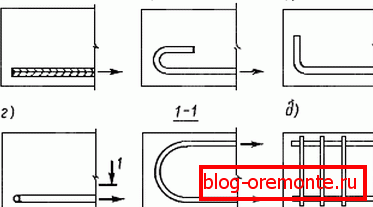

Ancrage de renforcement longitudinal.
Un Le renforcement ondulé offre en soi une adhérence suffisante sur le béton.
B Le coude en forme de C dans le plan vertical est utilisé pour les tiges lisses d'un diamètre allant jusqu'à 12 mm.
Dans Avec un diamètre plus grand, une résistance suffisante à la traction permet une flexion en forme de L.
R La courbure de la longue tige dans le plan horizontal (également montré dans la projection 1-1) fournira la fixation la plus fiable de la tige de petit diamètre (8-10 mm).
D Une autre option pour un renforcement lisse de 14-16 mm de diamètre - des assemblages soudés avec des traverses de même section.

Chevauchements

Характер нагрузок, испытываемых монолитными перекрытиями, сродни описанному выше случаю монолитного плитного фундамента (читайте также статью «Железнение бетона: способы, материалы, последующая обработка»).

D'où la similitude du schéma de renforcement.

  • Cadre - deux couches, dans les parties inférieure et supérieure du plafond.
  • Минимальная толщина перекрытия - 150 миллиметров. Dans общем случае она берется равной 1/30 ширине пролета. Так, для пролета в 5,5 метра плита перекрытия должна иметь толщину 5,5/30=0,183 метра, или 18,3 сантиметра.

Nuance: avec une portée de 6 mètres ou plus, la plaque doit être renforcée avec des boulons

  • Dиаметр арматуры определяется расчетными нагрузками; минимум и в этом случае составляет 8 миллиметров. Шаг между стержнями - не более 20 сантиметров; допускается использование готовой сетки с ячеей в 15-20 см.

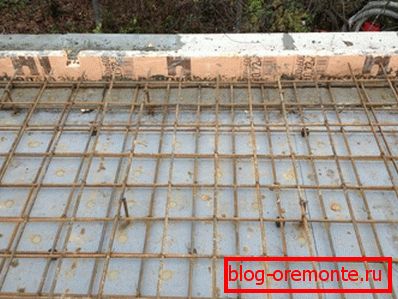

Le cadre du futur se chevauchent.
  • La couche de béton de protection entre la surface et l'armature est de 15 à 20 mm.
  • Dans la mesure du possible, des cannes entières sont utilisées sur toute la longueur. Si cela n'est pas possible, ils sont construits avec un chevauchement de 40 diamètres. Ainsi, pour une tige de section transversale de 10 mm, le recouvrement à l’épissure sera d’au moins 40 cm.

Dansнимание: сращивания смежных стержней располагаются вразбежку, со смещением друг относительно друга.

  • Sur les bords de la dalle, les grilles supérieure et inférieure sont reliées par un renfort en forme de U. De la même manière, les bords des ouvertures sont améliorés.
  • Si l'on suppose qu'après avoir défini un jeu de résistance au chevauchement, des ouvertures et des trous supplémentaires nécessitant une rupture du renforcement sont utilisés, seules les tiges ondulées sont utilisées exclusivement.

Utile: le forage au diamant de trous dans le béton donne beaucoup plus de trous que le forage avec une couronne à l'aide d'une perceuse à percussion. Avec une ouverture de grande taille, il est possible de couper du béton armé avec des cercles en diamant et du renforcement avec des abrasifs ordinaires, qui ont une épaisseur plus petite.

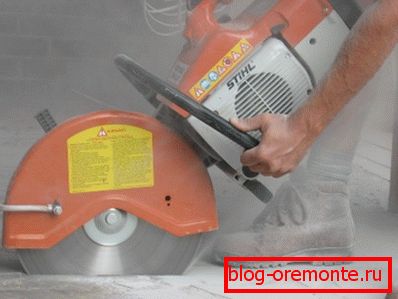

Couper avec un disque en diamant rendra les bords de l'ouverture aussi lisses que possible.

Conclusion

Dans рамках небольшой статьи нами затронуты лишь основные моменты армирования железобетонных конструкций и самые простые сценарии.  Dополнительную информацию читателю предложит видео в этой статье. Успехов!
