Bac en béton pour l'évacuation de l'eau: types, normes,

Quels sont les plateaux en béton pour le drainage de l'eau? Nous devons nous familiariser avec leurs espèces et savoir comment et selon quelles normes ils fabriquent les produits qui nous intéressent. De plus, nous découvrirons s’il est difficile d’installer un bac à gouttière en béton de vos propres mains.

But d'utilisation

Pourquoi avons-nous besoin d'un bassin de captage et de plateaux de drainage posés en surface?

• Pour éliminer la pluie et les eaux de fonte de la base. L'écume sous la zone aveugle et le rabattement plus important de la maison ne plairont probablement pas au propriétaire.
• Pour drainer la cour. En premier lieu - sur les terrains en béton ou les bétons disposés en pavés: là où l'eau se déverse dans le sol, un plongeon se forme rapidement.
• Pour le drainage de la chaussée, des zones de stationnement, des zones de stockage ouvertes, etc.

Curieusement: en plus du drainage, l’industrie produit des plateaux en béton armé pour la pose de canalisations à diverses fins. Ils sont utilisés lorsqu'il est possible que les conduites soient endommagées par le déplacement du sol ou par des charges importantes à la surface (un exemple typique est la pose d'une conduite de chauffage sous la route).

http://strong-line.com/sites/default/files/20130819_093511_%D1%82.6+.jpg

Pose de la conduite de chauffage.

Des vues

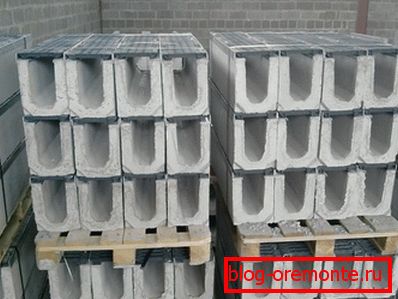

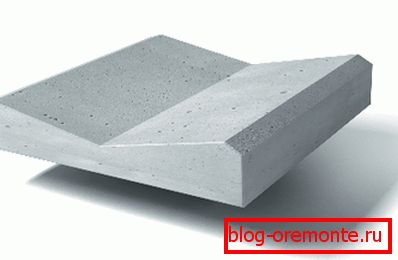

Quels sont les plateaux en béton de gouttière?

La production

La fonction principale des produits dont nous parlons est le transport de l’eau. Il est évident que le béton doit être aussi imperméable que possible, ce qui implique une densité élevée. La résistance au froid est également la bienvenue pour des raisons évidentes.

En effet, la production utilise uniquement des bétons lourds, qui sont en outre compactés par vibration.

Coulée vibrante

La forme avec le futur plateau après le versement est placée sur la plaque vibrante. L'avantage de la méthode est le bas prix de l'équipement; cependant, lors de la coulée, la densité du béton n'atteint un maximum qu'à la périphérie de la forme. De plus, le cycle complet de production d'un seul produit prend jusqu'à une journée, ce qui rend cette méthode peu rentable avec des volumes de production importants.

Вибропрессование

Vibropress augmente la densité du béton au maximum dans tout le volume, augmentant ainsi la résistance à l'eau et au gel du produit. La durée de pressage n’est que de deux minutes; De plus, le plateau peut être démoulé immédiatement après le traitement, ce qui augmente également la possibilité de fabrication du cycle de production.

Standard

Собственного нормативного документа, регламентирующего производство именно водоотводящих систем, не существует. Однако любой водосборный бетонный лоток должен производиться в соответствии с требованиями ГОСТ 13015 - 2003 «Изделия железобетонные и бетонные для строительства».

Quelles sont les exigences pour ce produit?

Soulignons les points clés.

• Les fissures de toutes sortes et de toutes tailles sont interdites.

Pour clarifier: la norme permet la présence de fissures mineures dues à la compression du béton lors de la précontrainte du ferraillage. Cependant, les plateaux pour produits pré-filtrés ne s'appliquent pas.

• L’armature ne doit pas sortir. Permis seulement le retrait des dégagements de renforcement de montage; Cependant, ce n'est pas notre cas - les cages de renforcement des plateaux ne sont pas combinées lors de l'installation.

• Les taches de graisse et de rouille ne sont pas autorisées.
• Le béton utilisé dans la fabrication de produits doit être conforme aux exigences de GOST 26633.
• La résistance au décollement du béton doit être au moins égale à 50% pour le béton de classe B15 et supérieure et à au moins 70% pour le béton de classe B12.5 et inférieure.

Pieux

En guise d'exemple de la technologie d'installation, nous fournirons les instructions de l'un des producteurs nationaux de produits en béton - la société Angara Reinforced Concrete Products.

1. Sur le terrain est aménagé le plan du système de drainage, l'emplacement des plateaux et des puits.

Nuance: comme tout système de drainage par gravité, le système de drainage doit être biaisé. Un minimum raisonnable est considéré comme une pente de 2 centimètres par mètre linéaire. Avec un biais moindre ou en son absence, le plateau sera constamment bouché par des débris et débordement.

1. La tranchée se détache, le fond est recouvert de sable. Le remplissage est compacté par bourrage ou arrosé avec beaucoup d’eau pour un retrait maximum.

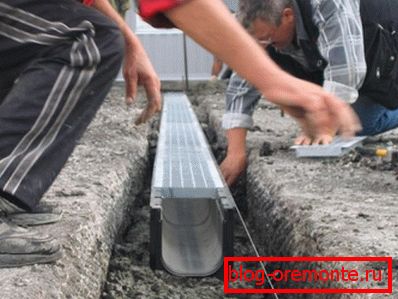

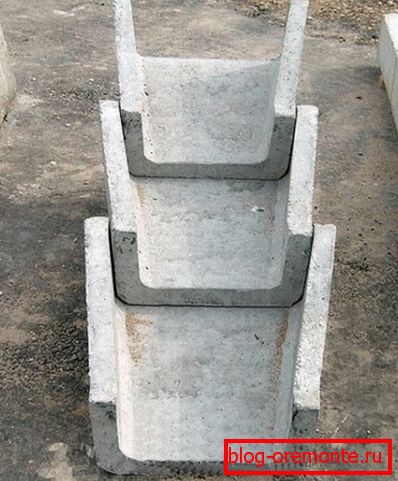

2. Une dalle de béton est posée sur le lit.. Les plateaux sont montés bout à bout ou (dans le cas de produits télescopiques) avec un revêtement des bords sur du béton humide.

1. L'espace libre dans la tranchée est bétonné. Как и в случае подушки, используется низкомарочный бетон (M100).
2. Les joints sont scellés avec du mortier de ciment et de sable.

Conseil: ajouter une petite quantité de verre liquide à la solution augmentera l’étanchéité des joints.

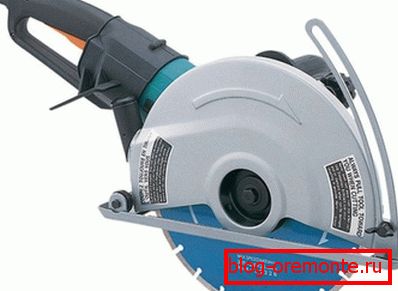

Sur les tours, les plateaux doivent être coupés en place. Ce travail peut être effectué avec une rectifieuse conventionnelle avec un cercle sur le béton; Cependant, les professionnels préfèrent travailler avec des outils diamantés. La découpe du béton armé avec des roues diamantées permet le passage de l'armature sans changement d'outil; De plus, la coupe au diamant et le forage au diamant de trous dans le béton laissent des bords parfaitement plats.

Plateau monolithique

Le coût relativement élevé des produits en béton armé de haute qualité les amène souvent à rechercher des alternatives moins chères.

Dans notre cas, une telle alternative serait un plateau monolithique, rempli en place.

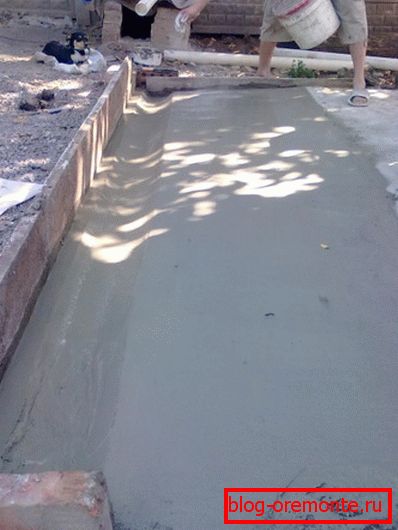

1. Nous découpons une tranchée d’une largeur et d’une profondeur d’environ 20 cm.
2. Remplissez son fond de sable de 5 cm et scellez la litière.
3. Заливаем полутораметровый участок бетоном марки M150 - M200. При самостоятельном приготовлении для дозировки компонентов можно воспользоваться таблицей:

1. Nous avons mis en place un tuyau d'égout en béton frais de deux mètres d'un diamètre de 110 mm de sorte qu'il soit immergé à peu près au milieu. Nous exposons la pente requise par niveau, après quoi nous appuyons le tuyau à plusieurs endroits afin d’empêcher le béton de le comprimer à la surface.
2. Une fois que le béton a pris, nous retirons le tuyau et passons à la section suivante.

Conclusion

Nous espérons que les recommandations présentées au lecteur seront utiles. Comme d’habitude, la vidéo ci-jointe dans cet article contient des éléments thématiques supplémentaires. Des succès!
