Bacs en béton armé: caractéristiques, types, application

La goulotte en béton armé est un élément de construction préfabriqué en béton armé destiné à la construction de divers ouvrages techniques: canaux de communication et d’eau, gouttières des réseaux d’égout pluvial, systèmes de drainage, conduites de chauffage et divers éléments de communication souterrains et de surface. Nous vous dirons quels types et quelles tailles de plateaux en béton armé existent, quelles sont leurs caractéristiques et leur portée.

Caractéristiques principales des plateaux

Tailles et formes

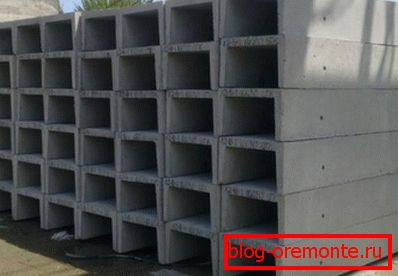

Pour comprendre quels sont les plateaux en béton armé, vous devez les examiner en détail. Si vous ne tenez pas compte des nuances, nous pouvons dire que ces produits ont une section en forme de U et ressemblent à des auges.

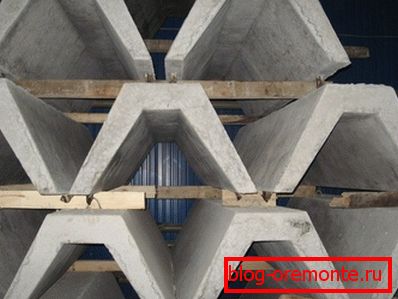

Dans ce cas, la section géométrique peut être rectangulaire, trapézoïdale, triangulaire, elliptique ou parabolique. Selon les tâches, on utilise une forme ou une autre, par exemple, des ponceaux en béton armé de section transversale rectangulaire sont utilisés dans les systèmes de drainage, et des systèmes triangulaires pour les égouts pluviaux le long des autoroutes.

Les bacs produisent également un chevauchement spécial. Il s’agit de plaques en béton armé ou en métal, qui servent à protéger les communications de la pénétration de substances et objets indésirables, ainsi que d’empêcher le colmatage des canaux et des canaux de drainage.

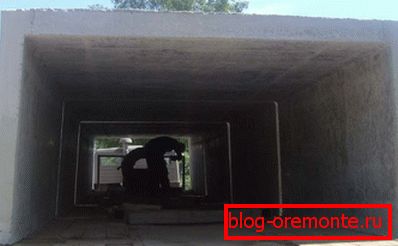

La taille des bacs peut varier. Selon le but et la marque du produit, leur longueur, largeur, épaisseur de paroi, hauteur et, en conséquence, volume peuvent varier. La longueur et la largeur peuvent varier de 25 à 50 cm à trois à six mètres, la hauteur de 6 à 160 cm et un poids de 25 kg à 3 tonnes et plus.

  Faites attention! Selon GOST pour la production de produits en béton, les produits peuvent avoir des tailles standard et des valeurs fractionnaires plus rares. La méthode de fixation du plateau aux câbles ou aux piquets de levage peut également varier.

Composition et propriétés

Comme déjà mentionné, les plateaux sont en béton armé. Pour la production de données sur le béton, GOST 23009-78 doit utiliser du béton à base de ciment Portland M400 et supérieur. Le béton doit être lourd, dense, fabriqué sur des agrégats denses et avoir une teneur non inférieure à M300.

Dans le processus de production utilisant la technologie du moulage par injection ou du vibropressage. Ces méthodes vous permettent de créer un matériau de résistance élevée, de géométrie suffisamment précise, de bonne résistance à l'eau et au gel, car le compactage du béton améliore considérablement sa qualité.

De l'acier de classe АI - АIII, ainsi que BP-I, est utilisé comme armature. Le diamètre de la section doit être choisi d'au moins 6 mm avec les longueurs longitudinales et d'au moins 5 mm avec les armatures transversales. La production des plateaux est régie par des documents réglementaires, dont le principal est GOST 21509-85. Le manuel ne signifie pas que vous devez fabriquer vos propres mains.

  Faites attention! Les matériaux et les technologies appliqués permettent d'appeler ces produits des éléments de réseaux d'ingénierie, de génie hydraulique et de structures de bâtiment à haute résistance, imperméable et résistant au gel.

Variétés et but

Pour commencer, il faut dire que CBL est divisé en trois groupes principaux:

1. Bacs à béton de drainage. Utilisé pour la construction de systèmes de drainage, d’assainissement et de collecte, ainsi que pour l’installation de divers éléments de structures hydrauliques et de systèmes de dérivation de l’eau par les voies de transport;
2. Câble лотки. Conçu pour l'installation de chemins de câbles, la pose d'utilitaires, la protection des pneus et de divers réseaux électriques, de communication, d'information et de communication;
3. Plateaux en béton pour conduites de chauffage. Utilisé pour protéger les tuyaux contenant de la vapeur et de l'eau chaude des contacts avec les eaux de fonte et souterraines, les cours d'eau sédimentaires, le sol et les produits chimiques agressifs. Différence dans la durabilité accrue et la résistance aux influences destructrices de l'environnement.

En outre, il existe une classification par objectif:

• Route. Servir pour recueillir et évacuer l'eau des autoroutes, des trottoirs pour piétons, des chaussées urbaines et des parcs de stationnement;
• Chemin de fer. Il existe des systèmes interpéductaux et interdictifs (MPL et MSL), conçus pour le drainage de l’eau des voies de chemin de fer;
• Le drainage. Ils sont utilisés dans la construction des égouts pluviaux, ainsi que pour détourner l’eau des fondations et des socles des bâtiments, pour la transférer et la déverser dans des zones désignées;
• Le drainage. Ils sont utilisés pour détourner l'eau des parcelles domestiques et agricoles, organiser la collecte et l'élimination des eaux de pluie et des eaux de fonte, des rejets d'eaux des remblais, des pentes, des ponts, etc. Ici, il existe un type distinct - les plateaux télescopiques, qui sont utilisés pour évacuer les fluides des remblais et des pentes, y compris sur les autoroutes et les autoroutes;
• Pluie. Ils sont de petite taille et sont utilisés pour construire des gouttières afin de collecter de l'eau dans les zones, autour des maisons, le long des routes et des rues, des trottoirs, etc. Font partie intégrante des égouts pluviaux et des systèmes d'amélioration des territoires;

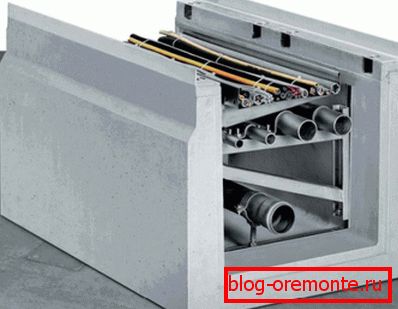

• Câble. Comme déjà mentionné, utilisé pour l'installation de réseaux d'ingénierie;
• La chaleur. Ils protègent les tuyaux de la corrosion, de la pression du sol, du déplacement du sol, ainsi que du contact avec l'environnement extérieur et des pertes de chaleur.

Le prix des produits dépend de leur taille, de leur fonction, de leur type et de leur forme. Il peut varier de plusieurs centaines à plusieurs milliers de roubles chacun.

  Faites attention! Pour plus de commodité, ils produisent des éléments supplémentaires destinés au choix de la longueur du canal, sinon il sera nécessaire de couper le béton armé avec des cercles en diamant. De plus, les pièces peuvent avoir différents trous technologiques dans les murs ou le fond, ce qui nous permet de ne pas utiliser le forage au diamant des trous dans le béton pendant les travaux d'installation.

Conclusion

Les bacs à béton et les câbles sont des éléments indispensables des systèmes de drainage, des systèmes de drainage, des systèmes d'égouts pluviaux et urbains, des systèmes d'alimentation en eau chaude et des services publics. L'utilisation de ces produits réduit les coûts de construction des installations énumérées et accélère leur installation.

La vidéo de cet article vous aidera à mieux comprendre les fonctionnalités de JBL.
