Béton armé monolithique pour structures robustes
Contrairement à la construction en blocs, dans laquelle des éléments préfabriqués de formes et de tailles variées sont utilisés, du béton armé monolithique est coulé dans le coffrage directement sur l'objet. Dans ce cas, les détails de la conception sont holistiques et donc plus durables.
Bien sûr, cette technologie est assez difficile à mettre en œuvre, mais dans certains cas, son utilisation est non seulement justifiée, mais la seule possible. Dans cet article, nous essaierons de décrire en détail la méthodologie de construction de structures à partir d'un monolithe en béton et de formuler un certain nombre de recommandations pour l'organisation des travaux de construction.
Technologie d'analyse
Caractéristiques générales
La technologie de construction de bâtiments en béton armé monolithique est connue, peut-être presque autant que le matériau lui-même.
Il se caractérise par de telles caractéristiques:
- Tous les éléments porteurs de la construction capitale sont érigés sur place en versant une solution liquide dans la forme.
- La configuration de la structure peut être arbitraire et ne dépend que de deux paramètres: la résistance du béton gelé et les possibilités d'installation du coffrage.
- Pour les caractéristiques mécaniques et la capacité à supporter les charges, le ferraillage interne de la structure, réalisé immédiatement avant la pose, de tiges en acier de différents diamètres, est responsable.
- Selon le volume de l'élément, la solution peut être préparée sur site ou commandée séparément en production. Dans le second cas, le prix augmente de manière significative, mais nous sommes en mesure de remplir en permanence, ce qui améliore considérablement la qualité du matériau.

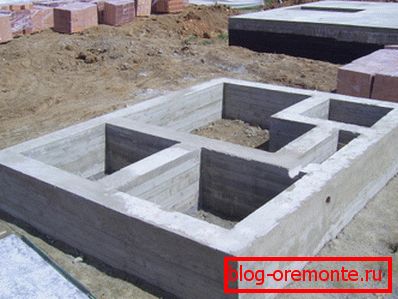

Cette technologie produit généralement des fondations de bâtiments. Même lorsque des blocs préfabriqués sont utilisés comme supports, les experts recommandent de verser une courroie monolithique en béton armé avec un renforcement renforcé pour une répartition plus uniforme des charges.
Dans le même temps, cette technique peut également être utilisée pour la pose de murs, plafonds, arches, etc.
Avantages clés
Si nous parlons de structures en béton armé holistiques érigées par coulée monolithique, elles présentent les avantages suivants:
- Premièrement, le nombre relativement faible de joints de connexion rend le système très résistant aux contraintes mécaniques.. La résistance des bases et des murs est assurée par une combinaison efficace de mortier de ciment et de renforts internes multi-profils.
Faites attention! Une maison ou un chalet monolithique en béton armé est beaucoup plus résistant aux séismes qu'une structure similaire construite par une autre technologie.
- Deuxièmement, les bâtiments sont caractérisés par tous les avantages offerts par le matériau des murs et des fondations.: le béton ne brûle pas, ne s'oxyde pas, n'est pratiquement pas sujet à l'érosion, etc. Avec un bon fonctionnement, l’installation peut servir à partir de 150 ans ou plus.
- Si nous excluons l’influence de facteurs destructeurs (incendies, tremblements, vibrations, etc.), la résistance du matériau augmente avec le temps. due au compactage du béton et à une hydratation plus complète du ciment.
- Un autre groupe d’avantages est directement lié à la technologie de construction: nous pouvons donner la construction de presque toutes les configurationssans vous limiter à la forme et aux dimensions des blocs finis.
Bien entendu, il convient de noter que le coulage de murs en béton nécessite généralement l'implication de ressources importantes, car il est utilisé pour la mise en œuvre de projets à grande échelle. Dans le même temps, pratiquement tout le monde peut construire un garage monolithique en béton armé et la tâche ne dépassera pas trop les autres technologies en termes de coûts de main-d'œuvre.
Inconvénients et difficultés
Naturellement, cette méthode de construction n’est pas universelle.
Pour lui et pour les bâtiments construits avec son utilisation, ces inconvénients sont caractéristiques:

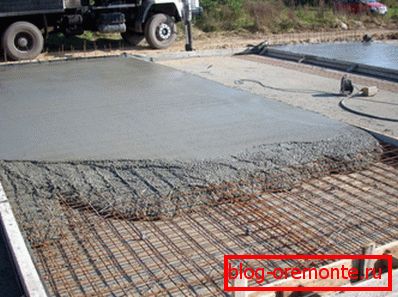

- Poids significatif. Il est nécessaire d’établir une base solide pour une telle structure, car les murs et les sols sont très lourds. Oui, et aucun sol ne résistera à la charge, car des levés géologiques sont impossibles.
- Les murs eux-mêmes sont remarquables pour leur conductivité acoustique et thermique importante. Presque tous les bâtiments résidentiels et publics en béton armé monolithique nécessitent une isolation supplémentaire.
- La respirabilité des murs, en revanche, est considérée comme très faible. Cela entraîne une violation de l'échange d'air naturel et, par conséquent, même au stade de la conception, il est nécessaire de mettre en place une ventilation puissante.
- La résistance du matériau a aussi son inconvénient: la structure après durcissement est presque impossible à traiter. Pour l'installation de communications non planifiées, le forage au diamant de trous dans le béton est nécessairement nécessaire, car les foreuses conventionnelles ne raillent dans la plupart des cas que la surface.

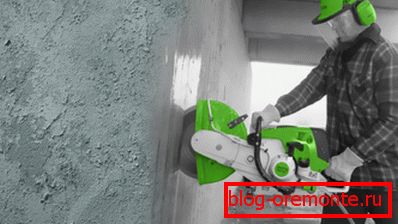

Faites attention! Le démantèlement de tels bâtiments est également très problématique. Même pour la démolition d'un mur, la découpe de béton armé avec des cercles de diamant est utilisée et il n'existe pratiquement aucune alternative à cette technique coûteuse.
- En ce qui concerne le processus de construction lui-même, le coffrage est le domaine le plus difficile. Dans le cas de travaux de grande envergure, l’instruction recommande de le faire avec une marge de sécurité, étant donné que la destruction d’une zone, même réduite, peut arrêter définitivement le processus de versement.
- Si la construction est construite en hiver, le chauffage du béton est nécessaire. Compte tenu de la quantité importante de matériel, les coûts peuvent être considérés comme très importants: vous devrez dépenser de l'argent en câbles et en électricité.
Le processus de coulage des structures en béton
Construction de coffrage

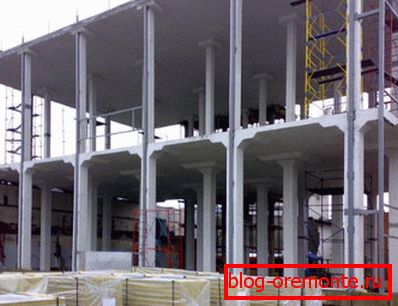

Les réservoirs, les colonnes, les arches, les murs et les fondations en béton armé monolithiques sont construits approximativement selon le même schéma technologique. Ci-dessous, nous décrivons ses principales étapes.
Comme nous l'avons noté plus haut, l'un des principaux avantages de la construction monolithique est la possibilité de construire des formes architecturales complexes. Naturellement, la conception s'est avérée comme nous en avons besoin, vous devez utiliser le coffrage approprié.
Le coffrage est une forme qui limite l’étalement de la solution et lui apporte un soutien lors de la prise et du durcissement initial. Pour la construction d'éléments horizontaux, verticaux, inclinés et autres, différents systèmes de coffrage sont utilisés, dont les principaux types sont décrits dans le tableau ci-dessous:
| Type de coffrage | Caractéristiques d'un design et d'utilisation |
| Bouclier pliable | La variété la plus simple et commune. Il se compose d'un ensemble d'éléments individuels (en fonction de leur taille, ils réalisent parfois des coffrages à petites plaques et à grands panneaux), de blocs de liaison et d'accessoires qui lui confèrent une rigidité. Il est utilisé pour le bétonnage de structures de taille typique. Il est généralement facile à déplacer et à assembler de vos propres mains ou avec des équipements de construction légers. |
| Volumétrique-passif | Il comprend plusieurs sections en forme de U, utilisées pour bétonner les murs et les sols avec un monolithe. Utilisé dans la construction à plusieurs étages, monté et démonté exclusivement à l'aide d'un camion-grue. |
| Bloquer | Variété de coffrage de volume-coffrage. Impliqué pour remplir simultanément plusieurs (le plus souvent trois ou quatre) murs porteurs sans se chevaucher. Habituellement utilisé en combinaison avec un grand panneau, ce qui permet la formation de surfaces externes. |

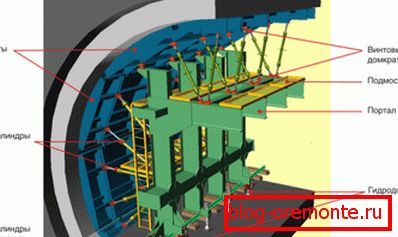

| Tunnel | Une variation qui peut se déplacer dans un plan horizontal. Conçu pour remplir deux murs avec chevauchement au-dessus d'eux. En utilisant un coffrage de tunnel composé de deux segments détachables, des dômes monolithiques en béton armé sont généralement coulés. |
| Coulissante | Il est utilisé dans la construction de grande hauteur. La forme est installée autour du périmètre de la structure et, à mesure que le béton est coulé, il s'élève avec des vérins hydrauliques. |
| Pneumatique | Assez nouvelle variété, qui est une coquille solide, mais élastique et hermétique. Lors de l'utilisation du coffrage est installé à l'intérieur de la structure, après quoi l'air est forcé sous pression. Permet de former des cavités complexes et curvilignes de volume relativement petit. |

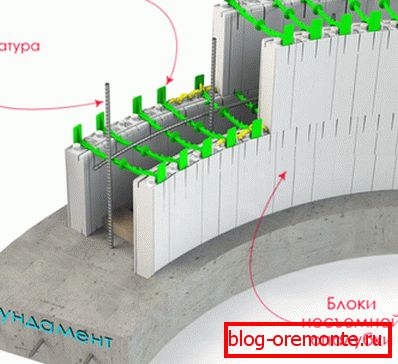

| Non amovible | Après la polymérisation du béton devient une partie de la structure. Joue parfois le rôle d’isolant thermique ou de revêtement décoratif. |
La plupart des variétés décrites ci-dessus sont utilisées dans la construction industrielle. Pour l’auto-érection des structures, appliquer des modèles de panneaux dont la taille des pièces ne dépasse pas 3 m.2 et pesant jusqu'à 50 kg. D'une part, l'utilisation de tels systèmes augmente les lignes de travail, mais d'autre part, nous pouvons le faire nous-mêmes, sans impliquer de lourds équipements dans la construction.

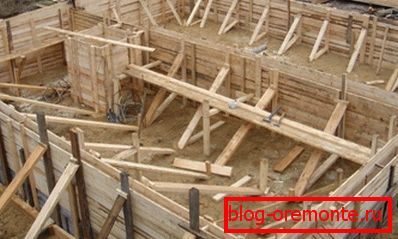

Le processus d'installation du coffrage lui-même ne pose généralement pas de problèmes. Si vous avez besoin d'une dalle monolithique en béton armé, creusez une fosse sous celle-ci sur laquelle sont installés des écrans. Pour les structures de sol, l’important est de renforcer les murs, puisqu’une masse importante de solution peut les détruire. Généralement sauvé par l’utilisation d’éléments de bouclier plus épais et par une augmentation du nombre d’accessoires.
Préparation de la solution
Lorsque le coffrage est sélectionné et installé, il est nécessaire de préparer la solution.
Pour remplir le monolithe applique ce ratio:
- Ciment de marque non inférieur à M350 - 1 partie.
- Sable tamisé - 2 parties.
- Charge (gravier de roches solides) - 3 parties.
- De l'eau
La quantité de liquide dans la solution est déterminée individuellement dans chaque cas. Il est préférable de mélanger d'abord les ingrédients secs jusqu'à l'obtention d'une consistance lisse, puis d'ajouter progressivement de l'eau à la solution, en l'amenant à la consistance d'une crème épaisse.
Si vous souhaitez améliorer les propriétés opérationnelles de la solution, vous pouvez y ajouter:
- Détergents avec effet anti-graisse. Une cuillère à thé sur un seau de béton liquide réduit considérablement son retrait et augmente sa résistance.
- Colle PVA. 200 ml par seau augmentent la fluidité, ce qui simplifie grandement le processus de versement de formes complexes De plus, la présence de colle dans la solution améliore l'adhérence entre ciment et renforcement.
- Verre liquide. Réduit la porosité, accélère le réglage initial, augmente la résistance à la chaleur.
Faites attention! Un excès de verre liquide entraîne un durcissement très rapide du matériau. Ne l'utilisez donc pas pour verser de gros volumes.

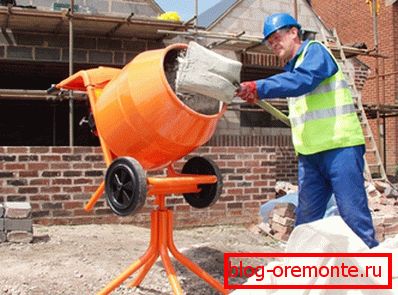

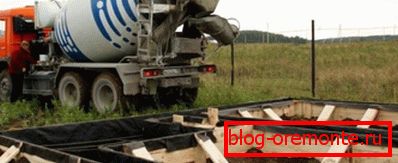

Comme nous l'avons dit, pour la construction privée, il est tout à fait possible de préparer un mortier de ciment dans une bétonnière. Si vous construisez un grand bâtiment, il est préférable d’obtenir immédiatement le volume souhaité et d’organiser sa fourniture continue à l’objet.
Renfort et revêtement
Parallèlement à la préparation de la solution, la structure est renforcée:

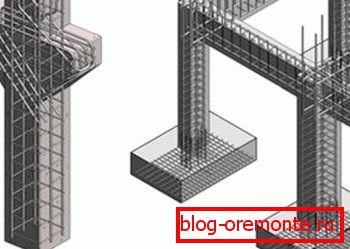

- Pour la fabrication de vannes utilisé des pièces métalliques de différents diamètres. Ainsi, pour former de grands éléments de roulement, des tiges ayant une section transversale de 15-25 mm peuvent être utilisées, tandis que pour les murs ordinaires, un acier laminé jusqu’à 10 mm est suffisant.

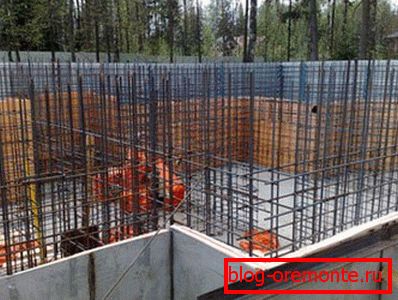

- La cage de renforcement est liée ou soudée, puis abaissée dans le coffrage. Dans certains cas, les hypothèques horizontales sont insérées à travers des fentes spéciales dans les panneaux de coffrage.
- L'armature est installée de telle sorte qu'elle ne soit pas à moins de 30-50 mm de la surface du béton coulé. Ceci est fait à la fois pour augmenter la résistance de la structure et pour éviter la corrosion.
Faites attention! En parallèle avec le renforcement est l'installation de tuyaux intégrés, qui seront la communication. De plus, si des travaux sont effectués en hiver, un système de chauffage en béton est installé à ce stade.
Une fois le renforcement terminé, le coulis est rempli:

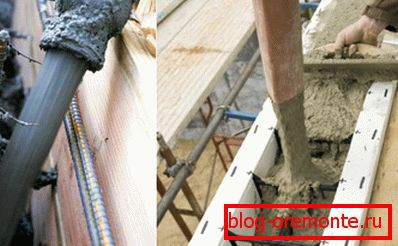

- Le coffrage est rempli progressivement en alimentant le béton liquide de la gouttière.
- Pour optimiser le processus, l'objet est généralement divisé en niveaux (division verticale) et saisies (horizontal). Au début, toutes les poignées d'un niveau sont remplies, puis passez au suivant.
- Après le versement, la solution est compactée avec un outil vibrant.
- Le séchage du béton est effectué de manière à promouvoir une résistance maximale. Pour cela, le coffrage est recouvert, ce qui réduit les pertes de chaleur et réduit le taux d'évaporation de l'eau.
- Le démantèlement du coffrage n’est effectué qu’après que la conception a acquis au moins 50% de la résistance de la valeur prévue dans le projet.
Conclusion
La construction de cottages monolithiques en béton armé, malgré toute son intensité de main-d'œuvre, permet de résoudre des problèmes d'ingénierie complexes. Les bâtiments érigés sont fiables et durables, mais nécessitent en même temps des finitions supplémentaires pour assurer leur confort. Plus en détail, les techniques utilisées sont montrées dans la vidéo dans cet article.
