Bétonnage: méthodes diverses, règles de pose

В настоящее время производится бетонирование по SNiP 9.03.01-87 по несущим ограждениям и конструкциям, который заменил собой все ранее существующие СНиПы по этому виду строительно-монтажных работ. В данном случае речь пойдёт не о сборных, а о монолитных конструкциях, изготавливаемых непосредственно на стройплощадке, причём это возможно выполнить в любое время года и даже при любых погодных условиях.

Nous examinons à présent les différentes méthodes de pose du béton et montrons également la vidéo thématique présentée dans cet article.

Les méthodes

Примечание. SNiP 9.03.01-87 используется при строительстве зданий и сооружений для обустройства бетонных и железобетонных монолитных конструкций. Это применимо к особо тяжелым, тяжёлым и пористым (лёгким) бетонам, а также к щелочестойким и жаростойким смесям при торкретировании и подводных работах.

Remplacement

Règles générales pour la pose de béton

Selon SNIP 3.01.01-85 * (au lieu de SNiP III-I-76, SN 47-74 et CH 370-78), vous devez obtenir un permis, organiser les conditions d'entrée sur le site et fournir à l'équipement l'objet nécessaire et des matériaux. Si la production de tout cela implique des ingénieurs, des technologues et des contremaîtres, vous devrez le faire vous-même sur le site de construction de maisons.

Cela suggère qu'en plus de la préparation du ciment, du sable, de la pierre concassée et de l'armature, ainsi que des outils de tranchée et des bétonnières, vous devez préparer la fondation sur le sol, une plate-forme ou une tranchée.

Vous devrez enlever tous les déchets du chantier de construction avec vos propres mains, ainsi que déraciner les arbres et arbustes qui y poussent, qui sont situés directement dans la zone de construction ou derrière celle-ci, mais à proximité, ce qui gêne le travail ou les transports.

Vous devez également préparer une plateforme profonde pour les fondations de dalles (souvent utilisée pour les garages) ou creuser une tranchée pour la base de la bande, conformément à la conception du bâtiment prévu. La profondeur de la bande est déterminée par les caractéristiques du sol (soulèvement, non fissuration, etc.), ainsi que par le poids de la structure au-dessus. La largeur de la bande dépend de la largeur de la base ou du mur; ce sera en fait le taux de consommation de béton lors du bétonnage.

Dans tous les cas, pour fonder le béton de fondation, un coffrage est nécessaire. À la maison, il est fabriqué soit avec des boucliers préfabriqués, soit avec des planches, en les fixant avec divers supports et colliers. De plus, les structures monolithiques sont généralement renforcées - chez soi.

Pour ce faire, on utilise généralement des renforts lisses et / ou en relief de section 14-14 mm. Donc pour 5m³ les structures monolithiques conventionnelles (non spéciales) auront besoin d'une tonne de renforcement, et ci-dessous nous donnons un tableau de poids

Note Les calculs tiennent compte de la masse de l'ensemble du cadre, c'est-à-dire des barres horizontales et verticales.

Pour les constructions de faible hauteur, les règles de bétonnage prévoient généralement une solution de classe B22.5 ou B25 (M300 et M350), mais il existe également un mélange de granularité, de sorte que les solutions à grain fin ne conviennent pas pour couler la fondation. Par conséquent, plus la classe de béton est élevée, plus la fraction d'agrégat sera grande.

Quel que soit le lieu de préparation du mélange de béton (dans un mélangeur automatique, dans une bétonnière ou dans un bac avec une pelle), l'instruction vous recommande de mélanger d'abord le ciment pour obtenir un lait uniforme. Après cela, ajoutez la quantité de sable requise et, après avoir bien mélangé, le tour vient au granulat granulaire. Si vous suivez cette séquence, les propriétés de résistance du béton augmentent presque trois fois.

Quel que soit le moment où le bétonnage a lieu - automne, printemps, hiver ou été - dans tous les cas, l’installation nécessite un compactage et, dans ce but, la méthode de la vibration avec un club d’immersion est le plus souvent utilisée. Les vibrateurs électriques sont le plus souvent utilisés à cette fin, mais ils peuvent également fonctionner à partir de batteries, de moteurs diesel ou de carburateurs - le principe reste le même - l'amplitude de l'oscillation de la pointe est créée à l'aide d'un arbre flexible, qui est en fait entraîné par un moteur ou un autre.

Il existe également d'autres moyens de sceller le mélange frais: il s'agit d'une planche vibrante (bourrage) et d'aspiration, qui peuvent déjà être attribuées à des méthodes spéciales de pose du mélange. Cependant, aucune de ces méthodes n'a le même objectif: éliminer les pores (vides) qui restent après l'évaporation de l'humidité de la solution.

Coutures de travail

Lors de l'installation d'objets volumineux, il n'est presque jamais possible de fabriquer des éléments monolithiques complètement monolithiques, c'est-à-dire d'une seule pièce, car il n'est pas toujours possible de terminer l'installation du mortier. Dans de tels cas, il se produit ce qui suit: une partie du mélange se grippe et le processus de durcissement commence, et l’autre partie se liant à celui-ci ne présente pas une adhérence suffisante; le bétonnage à froid est donc le point le plus faible de la conception.

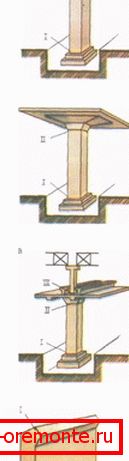

Lors de l'installation de divers ouvrages d'art de nature complexe, tels que des colonnes, des arches ou des voûtes, la disposition des joints de travail pendant le bétonnage n'est possible que dans les endroits prévus à l'avance par le projet prévu. Ceci est fait pour s'assurer que la charge mécanique dans de tels endroits est minimale, c'est-à-dire que la direction du joint doit être dans une position perpendiculaire par rapport à l'axe de la structure bétonnée.

Méthodes spéciales

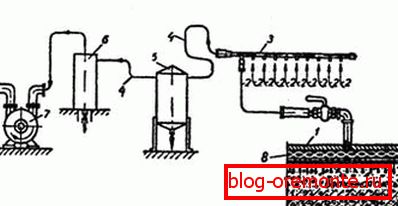

• Cette méthode consiste à extraire du béton déjà compacté jusqu'à 10% à 25% de l'eau qui a été fermée à l'aide de boucliers d'aspiration, ce qui améliore deux indicateurs à la fois.. Premièrement, il accélère le durcissement du mélange (moins de temps est consacré à l'évaporation de l'humidité dans la solution) et, deuxièmement, il augmente la densité du monolithe au fur et à mesure du rétrécissement (pores fermés).

• Dans les cas où il n'est pas possible d'effectuer des travaux sur le détournement des eaux du chantier (piliers de pont, barrages), on utilise du béton sous-marin et, le plus souvent, il s'agit de la méthode VPT - mouvement du tuyau vertical. L’essence de cette méthode est la suivante: les fondations de structures en béton armé préfabriquées sont posées au fond du réservoir et, pour elles, un tuyau constitué de sections tombe presque verticalement. Sa partie inférieure est équipée d'une vanne qui est réglée par le haut par l'opérateur (afin de ne pas recevoir d'eau), et un entonnoir est installé dans la partie supérieure pour recevoir le béton.
• La solution est introduite dans le tuyau jusqu'à son remplissage complet, puis la vanne est ouverte et le mélange remplit le coffrage sous pression, s'élevant au-dessus des bords de la section inférieure du tuyau (la hauteur du mélange de levage dépend de la hauteur de la colonne d'eau). Le tuyau est progressivement levé, en éliminant les sections en excès par le haut, et ainsi de suite jusqu'à ce qu'un volume suffisant de monolithe soit posé.

• Il existe également un bétonnage sous l'eau par la méthode BP - la méthode de la solution ascendante, où le premier cap de la pierre est appliqué, sur le territoire clôturé avec un coffrage. Dans cette esquisse, les tuyaux en acier sont abaissés, à travers lesquels un mélange est alimenté sous pression, cependant, les mêmes processus ont déjà lieu ici comme dans le processus de VPT.

Пояснение. Понятие «торкретирование» происходит от существительного «торкрет», что означает цементно-песочную смесь.

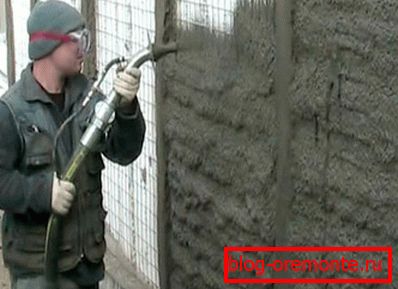

• Cette méthode est le plus souvent utilisée pour renforcer les structures minces homogènes (dômes, arches, voûtes), ainsi que pour éliminer divers défauts mécaniques et pour monolither les joints. Торкрет наносится на поверхность с помощью сжатого воздуха и специального оборудования - частицы смеси развивают скорость до 100м в секунду, что делает покрытие достаточно плотным. Недостаток данного метода состоит в том, что часть материала не удерживается на поверхности - просто отскакивает от неё, поэтому, такие потери называют «отскоком».

Béton en hiver

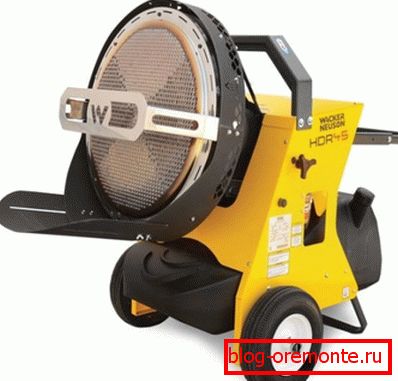

Afin de respecter les délais fixés par le projet, le bétonnage est réalisé pendant la saison froide, c’est-à-dire que nous entendons ici le processus qui est réalisé à des températures de l’air comprises entre -5 ° C et -50 ° C à l’aide d’un chauffage artificiel. Une méthode consiste à chauffer le béton avec un appareil de chauffage infrarouge - la méthode est très pratique, d'autant plus que le processus ne nécessite pas de retirer le coffrage - les boucliers ne constituent pas un obstacle au rayonnement infrarouge.

Aussi dans le froid utilise des thermomates électriques, qui couvrent simplement le monolithe entier pendant 3-4 jours. Mais ce chauffage est limité car il ne convient que pour les structures horizontales.

Pour chauffer les murs, il est très pratique d'utiliser des coffrages chauds, où les éléments chauffants sont situés directement sur les planches et, en cas de défaillance, facilement démontables. Malgré tous les conforts du coffrage chauffant, le problème est important: son prix élevé.

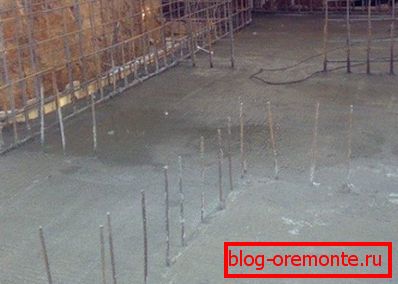

Pour les structures verticales, le mélange est également chauffé par des électrodes constituées d'un renforcement d'une épaisseur de 8 à 14 mm. Ils sont collés verticalement dans la solution à une distance de 80 à 100 cm les uns des autres et servent d’anodes. L'échauffement se fait aux dépens de l'eau bloquée contenue dans le béton. La méthode est pratique, mais assez coûteuse, car elle nécessite beaucoup de consommation d’énergie.

Le plus souvent, pour le chauffage électrique du béton, on utilise du PNSV (gaine en vinyle pour fil chauffant en acier), dans lequel sont placées des boucles à l'intérieur de la structure coulée. L'alimentation est fournie par un transformateur abaisseur et, à la maison, une machine à souder est utilisée comme unité.

Conclusion

Tout bétonnage du territoire, des structures architecturales et autres, a toujours ses particularités, en fonction de facteurs externes et des conditions des charges opérationnelles futures. Cependant, pour chacune des méthodes, certaines règles régies par les normes des États et les codes et règlements du bâtiment vous permettent de créer un monolithe solide pour une utilisation à long terme.
