Bétonnière à action forcée: types de bétonnières, détails de

Le malaxeur à béton est un élément important dans l'exécution de tout travail de construction, car il permet non seulement de gagner du temps et de réduire les efforts lors de la préparation du mortier, mais également d'améliorer la qualité du béton. Certes, tout le monde ne peut se le permettre, car le prix d’une bonne bétonnière est assez élevé. Cependant, vous pouvez économiser de l'argent et le faire vous-même.

Ensuite, nous examinons les constructions les plus courantes de mélangeurs de béton à action forcée et examinons en détail comment ils peuvent être fabriqués indépendamment.

Types de bétonnières

À ce jour, aucune construction ne peut se passer des bétonnières, car physiquement, il est très difficile physiquement de mélanger la solution de ciment, de sable et de gravats avec vos propres mains. Par conséquent, il n’est pas surprenant que ce processus ait longtemps été automatisé.

Je dois dire que sur les chantiers de construction, on peut voir une variété de conceptions de bétonnières.

Cependant, ils sont tous conditionnellement divisés en deux types:

• Action gravitationnelle;
• Action forcée.

Considérons maintenant les caractéristiques de chaque espèce.

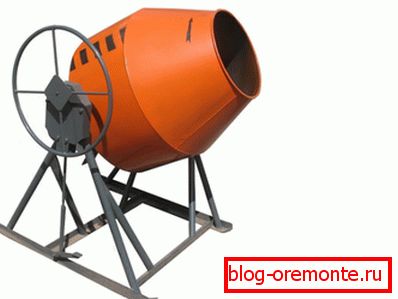

Bétonnière de type gravité

Le principe de fonctionnement de l'appareil de gravitation est que le mélange est placé dans un tambour spécial qui tourne. Dans ce cas, la solution tourne avec elle et tombe des murs sous l’effet de la gravité. Sur les parois du tambour, des lames améliorent la qualité du lot et empêchent également la solution de coller.

Ce type de malaxeur à béton est bon car il peut être utilisé pour mélanger non seulement des solutions concrètes, mais également tout autre type de mélanges liquides et secs.

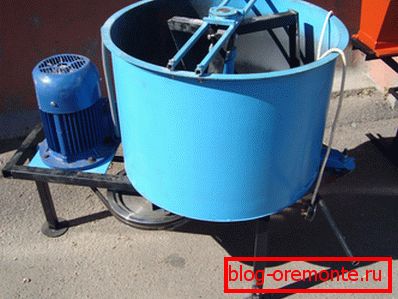

Bétonnière forcée

La principale différence de ce type d’appareil est que le tambour qu’il contient reste immobile et qu’il se produit une agitation due à la rotation des pales. Ces bétonnières peuvent être utilisées pour mélanger tout type de mélanges de béton.

Même le mélangeur le plus puissant de ce type n'est pas capable de produire une solution de 0,1-0,45 mètre cube en cinq minutes de travail. De plus, le béton sera plus homogène que le mélange réalisé dans d'autres types de machines. Les performances dépendent en grande partie du volume du tambour, ainsi que de la conception des pales.

Fabrication de bétonnière

Détails de construction principaux

Béton forcé своими руками изготавливается из нескольких основных узлов:

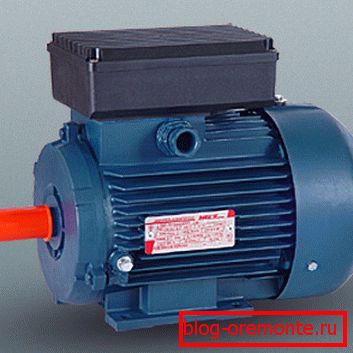

• Moteur;
• Boîte de vitesses;
• Grand-mère à 200 l;
• Vala;
• Des lames;
• Cadres
• Roulements

De plus, pour rassembler tous les détails dans une même structure, vous avez besoin des outils suivants:

• Bulgare;
• Forage;
• Machine à souder

Préparation

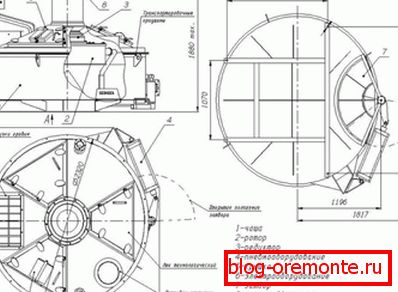

Avant de commencer les travaux, vous devez préparer les dessins d’un malaxeur à béton à action forcée. Cela facilitera quelque peu le travail et vous permettra également d'éviter les erreurs et les modifications.

Je dois dire qu'il existe différentes conceptions de telles unités et qu'elles diffèrent tout d'abord par l'emplacement du tambour. Cela peut être:

Les dessins d'une bétonnière forcée peuvent être réalisés indépendamment en regardant les structures finies ou trouvés sur Internet.

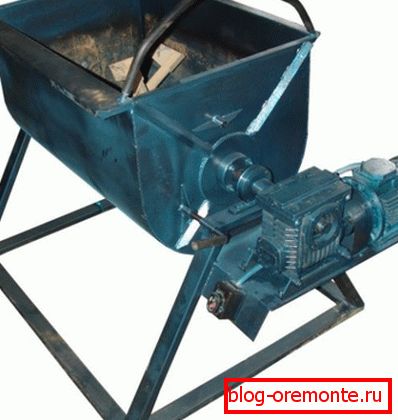

Assemblage du malaxeur avec une disposition horizontale du tambour

Voyons maintenant comment se comportera un malaxeur à béton forcé avec un réservoir horizontal:

• La première étape consiste à assembler le cadre, pour cela, vous pouvez utiliser les coins métalliques.. Le plus simple est de faire deux triangles identiques. Les coins sont reliés entre eux par soudage.

La conception étant assez lourde, il est possible de prévoir un essieu à roues. Dans ce cas, un triangle d’image devrait être plus petit que l’autre. Sa taille est choisie en fonction du rayon de la roue.

• Ensuite, d’un côté du triangle, il est nécessaire de souder la plate-forme pour monter la boîte de vitesses.
• Après cela, un essieu avec deux supports est fixé au cadre, qui est soudé à la boîte de vitesses..

• Ensuite, la paroi latérale du canon est coupée pour charger le tambour, après quoi il est monté sur le cadre.. Le tambour peut être fixé de manière rigide par soudage ou pivoter autour d'un axe pour faciliter le déchargement du mélange fini. Dans ce cas, la conception est plus complexe, en outre, il est nécessaire de prévoir la fixation du tambour pendant le fonctionnement du mélangeur.
• Ensuite, dans la partie inférieure du cadre, une plate-forme pour le moteur est réalisée et l'unité est installée.. Monter le moteur est mieux fait par boulonnage.
• Ensuite, les pales sont soudées à l’axe du mélangeur, ce qui remue la solution..
• À la fin des travaux, la boîte de vitesses doit être connectée au moteur à l'aide d'une courroie qui entraîne l'entraînement.. Pour cela, les poulies des deux mécanismes doivent être situées dans le même plan vertical.

Astuce! Pour la fabrication du cadre, vous pouvez utiliser les coins de l'ancien lit.

Maintenant que le malaxeur à béton à action forcée est prêt, il ne reste plus qu'à le vérifier au travail.

Astuce! Dans la fabrication d'un tel malaxeur à béton, vous pouvez réaliser une poignée qui permettra à l'axe de tourner mécaniquement. Grâce à cela, il sera possible d'utiliser une bétonnière même en l'absence d'électricité. Après tout, il est beaucoup plus facile de faire tourner la poignée que de pétrir une solution concrète avec une pelle.

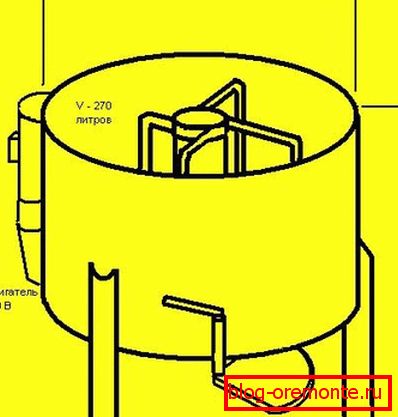

Assemblage d'une bétonnière avec une disposition verticale du tambour

La conception du dispositif de ce type diffère de manière significative de la machine décrite ci-dessus.

Pour fabriquer un malaxeur à béton forcé similaire de votre propre main, vous devez suivre les étapes suivantes:

• La première étape consiste à couper le bas du canon et à couper le cou pour créer un trou pour l’axe.
• À côté du canon doit être soudé quatre coins pour créer un support. La partie inférieure des «jambes» renforcées sauteurs, qui serviront de base pour la plate-forme du moteur et de la boîte de vitesses.

• Ensuite, vous devez installer la tige dans le réservoir et effectuer le système de son montage. En conséquence, la tige doit être fixée rigidement à au moins deux points. Par exemple, dans un baril, il est possible de fournir un roulement qui maintiendra l’axe.
• À côté de l’arbre, vous devez souder les lames pour assurer le mélange de la solution.
• Après cela, vous devez créer une plate-forme pour l'installation des mécanismes restants.
• La prochaine étape consiste à installer la boîte de vitesses et le moteur, après quoi une courroie est placée sur les poulies qui entraînent l’entraînement. Lors de l'installation du moteur, il est souhaitable de prévoir un système de réglage de la tension de la courroie.

Astuce! Lors de l'exécution de travaux de béton, il convient de prendre soin non seulement de la bétonnière, mais également des outils nécessaires au traitement ultérieur des matériaux. L’opération la plus courante consiste à couper du béton armé avec des cercles de diamant, ainsi que à percer des trous dans le béton.

Ici, peut-être, tous les points principaux de la fabrication de bétonnières. Bien sûr, sa productivité ne sera pas aussi élevée que dans le cas de machines préfabriquées, qui dans les 20 premières secondes amènent la solution à l'état de disponibilité d'environ 80%, mais cela suffit amplement pour effectuer des travaux de construction privés. De plus, il est possible d'y mélanger une solution concrète avec des gravats et sans charge grossière.

Conclusion

Ayant au moins un peu d'expérience avec le métal et la machine à souder, il est tout à fait possible de fabriquer soi-même une bétonnière. Bien entendu, nous n’avons pris en compte que les points principaux de la fabrication de la structure. Par conséquent, avant de commencer à travailler, vous devez examiner tous les points techniques avec le plus petit détail ou utiliser des dessins prêts à l’emploi.

Ces travaux permettront d’économiser d’importantes économies tout en simplifiant le processus de construction. À partir de la vidéo de cet article, vous pouvez obtenir plus d’informations sur ce sujet.
