Bétonnière manuelle: recettes de conception de construction,

Le mélange de ciment est un processus plutôt laborieux qui nécessite beaucoup d’énergie. Et s'il n'y a aucune possibilité d'acheter ou de louer une bétonnière et que le volume de travail est assez important, il est temps de penser à la mécanisation de ce processus. Une bonne option est un malaxeur à béton manuel, et nous allons vous parler de ce dispositif simple.

Partie théorique

Tout d’abord, familiarisons-nous avec un aspect théorique. Cela permettra de mieux comprendre certaines des caractéristiques de l’appareil.

Pourquoi ne pas utiliser une perceuse

Beaucoup de gens posent probablement cette question. À première vue, il semble beaucoup plus facile de fixer une buse spéciale sur la perceuse et de l'utiliser comme mélangeur.

Cependant, cette méthode présente certains inconvénients:

• Aucun outil électrique n'est conçu pour un fonctionnement continu. Dans ce mode, le périphérique se met simplement en panne rapidement. Si vous prenez régulièrement des pauses, vous n’avez peut-être pas le temps et la solution commencera à s’embrayer tôt.

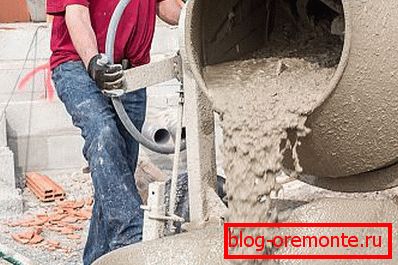

• Afin de bien mélanger le mélange, un outil de travail doit être constamment entraîné d'un côté à l'autre. Drill a un poids décent, donc cette procédure sera extrêmement difficile.

• Cette méthode est presque impossible de mélanger la solution complètement. Dans les endroits difficiles d'accès, les composants resteront non mélangés. Le résultat sera un montant sérieux de mariage.
• Enfin, cette méthode entraînera un grand nombre d'éclaboussures.

Cependant, si nous parlons d'une petite partie (plusieurs seaux), il est préférable d'utiliser un mélangeur de construction et un seau. Cependant, le plus souvent, il est nécessaire de préparer une quantité beaucoup plus grande du mélange désiré. Que faire dans cette situation?

Un seul moyen de sortir - d'utiliser un appareil plus avancé. Telle est une bétonnière.

Principes de fonctionnement

Si vous êtes intéressé par un tel appareil, vous voulez probablement savoir comment ce miracle fonctionne.

Il existe de nombreux principes de travail, mais trois d’entre eux sont activement utilisés:

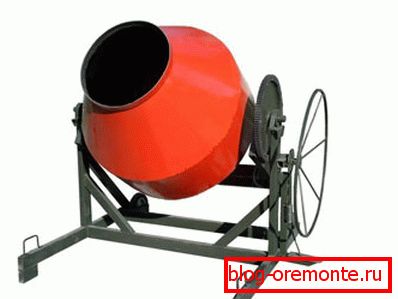

• Gravitationnel: le conteneur avec la solution est surchargé, il tombe donc sur lui-même, créant un effet de mélange. Cette méthode convient aux petits volumes. En outre, il convient de noter que le béton est obtenu avec une qualité satisfaisante.

Intéressant: ce principe n’est pas appliqué à l’échelle industrielle.

• Vibrant: le récipient est fixe et un mélangeur spécial provoque la compression et le mélange du mélange. En conséquence, il se mélange très bien et la solution est très dense. Le seul inconvénient de cette méthode est l’énorme coût énergétique. Elle n’est donc utilisée que dans les cas où une qualité parfaite du mélange est requise (par exemple lors de la construction de barrages).

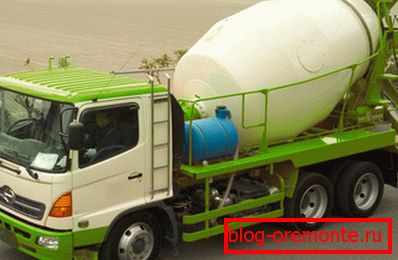

• Mécanique forcée: rappelle la méthode déjà décrite avec un exercice. Cependant, il est souvent combiné avec d'autres: par exemple, lorsque le mélangeur fonctionne dans un bac en rotation constante.

Comment mélanger le béton à la main ou avec un outil électrique - vous décidez. Nous vous donnerons quelques recommandations pour la fabrication d’équipements portatifs.

Faire des recettes

Les instructions ci-dessous vous indiqueront comment créer vous-même un tel appareil. Il y a beaucoup d'options, mais nous considérons le plus primitif. Il est parfait pour un usage privé, c’est-à-dire où de grands volumes ne sont pas nécessaires en peu de temps.

Recherche de matériel

La première étape devrait toujours être des calculs. Une telle mesure permettra d’atteindre le résultat souhaité sans commettre d’erreur.

Donc, vous devez faire ce qui suit:

• Найти емкость (это может быть любая бочка объемом 100-250 литров, главное целая). В идеале у нее должна быть «родная» крышка.

Important: Évaluez l’état du métal; s’il est très affecté par la corrosion et la rouille, il n’est pas souhaitable de l’utiliser. Dans le cas contraire, il existe une forte probabilité de fissures risquant de compromettre tous les efforts.

• Si la couverture n'a pas été trouvée, alors il devra cuisiner vous-même. Par conséquent, vous devez trouver une feuille de métal de taille appropriée.

• Vous aurez également besoin de trouver quelques tuyaux, des pièces de renfort ou des coins. Ces éléments sont nécessaires pour créer un cadre sur lequel l’appareil souhaité sera installé.
• Vous aurez également besoin d'une machine à souder. De nos jours, ces appareils sont peu coûteux, ont un poids faible et fonctionnent à partir d’un réseau standard de 220 volts. Par conséquent, il est raisonnable de le louer ou même de l'acheter.
• Ne pas oublier le moulin. Scier manuellement le métal - un vrai travail dur. Stockez sur quelques disques, car ces éléments deviennent rapidement inutiles.

Balisage et validation

Les matières premières et les outils sont prêts. Avant de commencer à travailler, vous devez tout vérifier et créer des balises.

Alors, procédez comme suit:

• Une fois encore, nous vérifions le canon, car en cas de défaut, le malaxeur à béton portatif ne fonctionnera tout simplement pas. Il est conseillé de taper afin de vérifier sa force.
• Les inspections ultérieures doivent être soumises aux éléments du cadre (présence de rouille et de dommages, car ils supportent une charge énorme) et aux outils.

• Ensuite, vous devez marquer le centre au bas du canon et sur son couvercle. A ce stade, il est impossible de se tromper, deux points doivent être situés strictement sur une ligne.
• Également requis pour identifier l'emplacement d'installation du cadre. Ils peuvent être différents, en fonction du design choisi.

Astuce: vérifiez l’étanchéité du récipient à ce stade. Pour ce faire, versez de l'eau à ras bord et inspectez-le à la recherche de fuites.

Soudage

Le moment est venu de mettre en place des processus plus responsables et complexes. Rappelez-vous qu’à ce stade, le coût de l’erreur est très élevé.

Donc, vous devez faire ce qui suit:

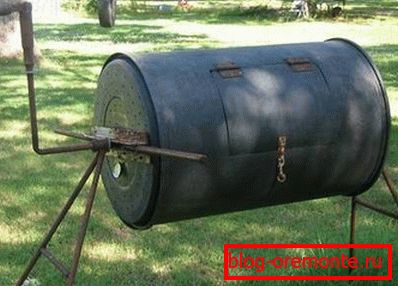

• Nous forons des trous au centre du fond et couvrons. Sa taille doit correspondre au cadre souhaité.
• Ensuite, soudez la bride avec l’arbre au centre du fond. De l'extérieur, il faudra réparer le roulement.
• La bride à lames doit être soudée au couvercle. Ces éléments remueront le mélange lors de la rotation du manche. Ils doivent être au moins trois.

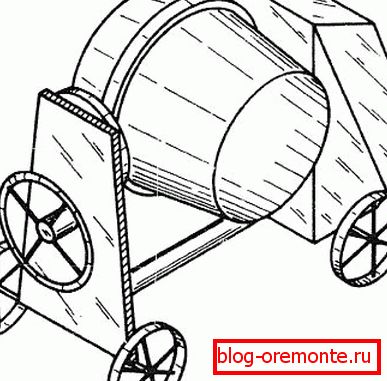

• Ensuite, vous devrez souder le rack. Vous pouvez le faire sous la forme de la lettre "A". Permettez également la possibilité d'installer les roues sur eux, ce qui vous permettra de déplacer l'appareil librement

En général, à ce stade, vous devrez faire preuve d'un peu d'imagination et de compétences artistiques. Vous pouvez également utiliser des schémas prêts à l'emploi, dont le nombre est énorme. Il n'y a pas d'instructions spéciales sur la forme et l'emplacement des racks.

Achèvement

C'est l'heure de l'accord final.

L'exercice nécessitera les éléments suivants:

• Découpez un trou d'au moins 35x35 cm sur le côté du réservoir pour pouvoir charger les composants initiaux et verser le mélange fini.
• Couper devrait moulin. Dans le même temps, veillez à ne pas endommager le mur lui-même.

Faites attention! Plus le disque est étroit, plus la conjugaison du mur et de la trappe sera dense.

• Couper l'élément doit être mis sur la boucle. La porte habituelle va. Dans ce cas, les trous doivent être traités avec n'importe quel produit d'étanchéité afin d'éviter les fuites.
• Soudez le manche à la partie du canon où se trouvent les lames. Il devrait être long et aussi fort que possible (des charges importantes agiront dessus).

Amélioration de la conception

Si vous le souhaitez, vous pouvez alors mettre à niveau cette conception. Ce besoin se pose lorsqu'il s'agit de grandes portions de la solution. L'équipement primitif nécessitera beaucoup de main-d'œuvre.

Il est possible de faire vibrer un mélangeur conventionnel. Pour ce faire, vous devez attacher un perforateur avec un mécanisme de percussion. Il entreprendra la partie la plus fastidieuse du travail.

Cependant, très souvent, un tel dispositif n'est pas très efficace. Cela est dû à des erreurs très populaires.

Nous voulons que vous appreniez uniquement des erreurs des autres, nous vous les donnerons ci-dessous:

• Forme de réservoir incorrecte. Il doit être rond, pas large et avoir une grande hauteur. Idéalement, la taille du vibrateur devrait être inférieure de plusieurs centimètres au rayon de la cuve.

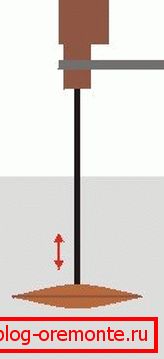

• Vibrateur plat. Rappelez-vous que vous ne pouvez pas utiliser, par exemple, une feuille de métal comme vibrateur. Il devrait avoir une forme incurvée (un exemple est présenté dans l'image ci-dessous).

• Trop grand vibrateur. N'oubliez pas que moins le perforateur est puissant pour le béton, plus le diamètre du disque doit être petit. Ainsi, avec une puissance de 1,3 kW (l'indicateur le plus populaire à l'heure actuelle), le disque devrait avoir un diamètre d'environ 25 cm.

Обратите внимание! Если не соблюсти данное указание, раствор не будет «раскачиваться», то есть не перемешается должным образом.

• Position incorrecte du vibrateur. Il doit être placé strictement le long de l'axe central du récipient (sinon, le mélange ne sera pas uniforme). La distance au fond devrait être approximativement égale au diamètre du disque.

Si vous suivez toutes les instructions présentées ci-dessus, vous pouvez devenir l'heureux propriétaire d'un mélangeur rapide et bon marché. Avec une puissance moyenne du perforateur, 5 à 10 minutes suffisent pour la préparation (en fonction du volume de la cuve). Dans ce cas, vous ne dépenserez pas beaucoup d’efforts sur cette manipulation.

Poseslovie

Вот вы и узнали, как создается ручная бетономешалка своими руками, но если вам не удалось понять всех тонкостей, то не переживайте. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме. С его помощью вы сможете постичь все нюансы (см.также статью «Бетоносмеситель СБР: разновидности, особенности конструкции и принципы работы»).
