Bloc de béton: les objectifs et les méthodes de construction

Pourquoi installer un coussin de béton sous la fondation? Dans quels cas son utilisation est-elle justifiée? Quelles marques de béton puis-je utiliser? Est-ce que le renforcement est nécessaire? Essayons de trouver des réponses à cette liste de questions.

A propos de la terminologie

Pour commencer, séparons les mouches des côtelettes.

Ce que l’on appelle habituellement un oreiller n’est pas toujours conforme aux documents réglementaires en vigueur.

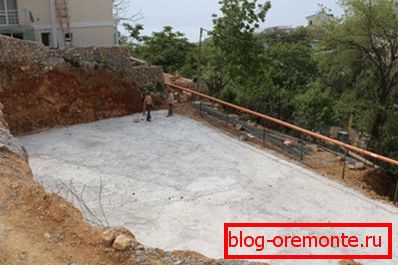

• La préparation du béton désigne la couche de béton de qualité médiocre, qui protège la fondation monolithique contre les fuites de lait de ciment dans le sol au stade du remplissage et contre les effets agressifs du sol et des eaux souterraines à l'avenir.

En outre: la préparation du béton est souvent l'une des couches les plus basses du gâteau du sol en béton le long du sol. Dans ce cas, il sert à répartir uniformément la charge sur l'isolant: le béton le protège des pressions inégales venant du bas avec une densité variable ou un retrait inégal du sol.

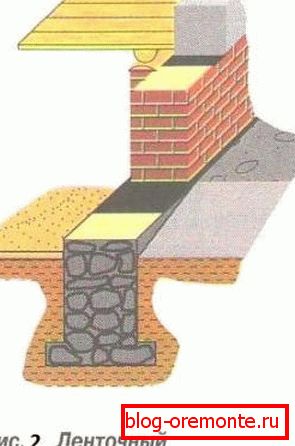

• En fait, un coussin est nécessaire pour répartir la pression sur le sol sur toute sa surface et pour empêcher la déformation de la fondation préfabriquée.

Objectifs

Si la situation concernant les objectifs de la préparation du béton est assez claire, alors l’objectif de la construction du coussin devrait être quelque peu clarifié. En fait, ils sont décrits en détail dans la clause 2.195 du manuel de conception des fondations, qui constitue une annexe du SNiP 2.02.01-83. Selon le document, les fondations préfabriquées en plaques rectangulaires ne devraient pas être utilisées:

Et voici l'oreiller? Et voici où: les fondations préfabriquées sur un socle en béton d’une résistance suffisante auront toutes les propriétés monolithiques.

En particulier, il est nécessaire d'indiquer la situation dans laquelle l'airbag est nécessaire pour la distribution de la pression sur des sols à faible capacité portante. Dans ce cas, la base ne doit pas nécessairement être monolithique: les plaques de base en PL sont conçues spécifiquement pour remplir cette fonction.

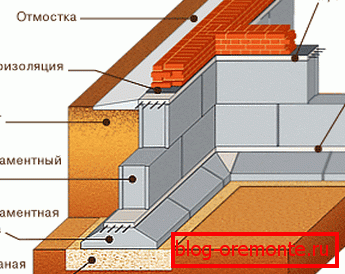

Un point important: les joints verticaux de la fondation préfabriquée (y compris entre les plaques FL et les blocs FBS) sont réalisés strictement avec un bandage. Placer deux ou plusieurs joints sur la même verticale est un moyen direct d’apparaître des fissures dans les murs.

Строительство

Préparation

Les instructions pour la construction de la préparation du béton pour la fondation ou la chape de finition sont plus que simples.

1. Le fond de la fosse ou de la tranchée est nivelé et bourré au maximum.
2. Sur des sols de densité modérée et des sols soulevants, une couche de sable d'une épaisseur d'environ 10 cm est réalisée.. Le sable est renversé avec beaucoup d'eau pour un retrait maximum. Sur des sols sableux et sableux denses, la litière n'est pas nécessaire; sur un sol rocheux, pour des raisons évidentes, l'oreiller lui-même n'est pas nécessaire.
3. Une couche d'imperméabilisation est étalée sur la literie (en général, une bande de polyéthylène dense avec un chevauchement de 10 centimètres).
4. Lors de l’imperméabilisation, la couche de béton est posée (sans armature) d’une épaisseur de 100 mm. Минимально допустимая, согласно СП 50-101-2004, марка бетона по прочности - М50. Обычно используется M100, цена куба которого даже несколько ниже за счет использования крупнофракционного заполнителя (с прочностью М50 производятся лишь растворы).

Lorsque vous préparez vous-même le béton, vous pouvez utiliser le tableau des proportions:

1. Les travaux se poursuivent environ une semaine après que le béton ait atteint sa résistance minimale.

Oreiller

Comment les oreillers en béton armé sont-ils construits pour les fondations en bandes préfabriquées?

Calcul

Il devrait être basé sur des données supplémentaires - la capacité portante du sol et la masse par mètre du mur. Supposons qu'un mètre de mur pèse 7 tonnes et que la capacité de charge du sol soit de 1 kgf / cm2. Ensuite, la surface par mètre d'oreiller doit être égale à 7000/1 = 7000 cm2; largeur 7000/100 = 70 cm.

Remarque: les valeurs non circulaires et fractionnaires sont arrondies à un multiple de 10 centimètres. Le stock sur la capacité de charge ne sera jamais terminé.

L'épaisseur du coussin est généralement de 300 à 400 mm.

Renfort

Il est constitué de tiges de renforcement d'une épaisseur de 12 mm. Cellule à mailles - 200 mm. La cage de renforcement est réalisée en double couche; les filets doivent être à environ 50 mm de la surface du monolithe.

Для крепления стержней используется отожженная вязальная проволока. Renfort нигде не должно выходить на поверхность.

Literie

Sur les sols en soulèvement et dans ce cas, il est fortement recommandé de verser le fond de la tranchée avec du sable ou du gravier. Comment assurer le retrait du sable - nous le savons déjà; le bourreur le plus simple pour les décombres peut être construit avec vos propres mains à partir d'un morceau de bois avec une poignée clouée dessus.

Épaisseur de pose - 10 - 15 cm.

Remplir

Et dans ce cas, il est préférable de pré-poser sur la couche de literie en polyéthylène, qui empêche la sortie du lait de ciment. Ensuite, l'oreiller est coulé en deux couches avec l'épissure obligatoire de chaque couche.

Lors des pauses de travail, une nouvelle section est coulée soit avant le durcissement préalable, soit après avoir gagné une force d'au moins 1,5 MPa (ce qui correspond environ à 3-4 jours à partir du moment de la pose à une température de 20 ° C).

Conclusion

Nous espérons que nos recommandations aideront le lecteur à se construire lui-même. Comme d'habitude, la vidéo de cet article lui proposera un sujet supplémentaire. Des succès!
