Blocs de béton fbs: les avantages des structures, les

Comme on le sait, les fondations sont la base de toute la structure; la résistance et la durabilité de la maison dépendent de la qualité de sa pose. Le plus commun est une fondation de bande. Depuis plus d'un demi-siècle, les blocs FBS sont utilisés pour aménager de telles structures. Ils sont utilisés dans la construction industrielle et résidentielle. Ensuite, nous analysons en détail quelle est la raison de cette popularité.

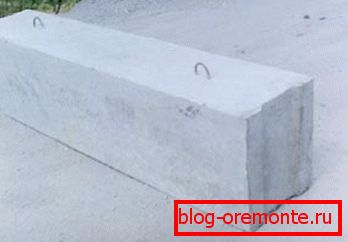

Bloc photo FBS.

Qu'est-ce qu'un bloc de béton FBS

Comme son nom l'indique, il s'agit d'une structure monolithique en béton. La plupart des blocs sont dotés d’un renforcement interne. Ces modèles sont réalisés sur des équipements spéciaux utilisant des vibropresses et se caractérisent par des caractéristiques de résistance accrue.

Le marquage, quant à lui, consiste en une abréviation alphabétique et un nombre de chiffres caractérisant certains paramètres du produit. FBS signifie bloc mural. La série numérique est composée de 3 chiffres indiquant la longueur, la largeur et la hauteur du produit. Toutes les données sont en décimètres.

Ainsi, par exemple, un bloc de béton FBS 24 4 6 est un bloc monolithique de 2,4 m de long, armé, renforcé, sa largeur sera de 400 mm et sa hauteur de 600 mm. Parfois, à la fin du marquage, il peut être apposé une lettre décrivant le type de composition utilisé pour la fabrication. En règle générale, il s’agit de béton lourd, par exemple, FBS 24 6 6 T, ce qui signifie un bloc de taille 2400x600x600 mm, coulé en béton lourd.

Les fabricants de plantes offrent une gamme assez large de produits. Tous sont coulés dans du béton avec une résistance allant de B7.5 à B15. Les techniques de fabrication et les paramètres sont réglementés conformément à GOST 13579-78.

Important: tous les produits similaires dans les pièces d'extrémité ont une rainure spéciale conçue pour la fixation des blocs entre eux avec du mortier de ciment.

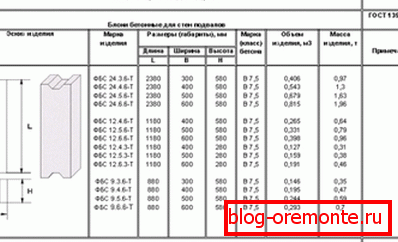

Spécifications du produit.

Quels sont les avantages des designs

  1. Si nous comparons les fondations monolithiques et par blocs, il est difficile lors du moulage d'une structure monolithique d'atteindre un niveau de qualité de mortier comparable à celui du bloc de béton.
  2. Une telle fondation en béton est une sorte de maçonnerie, où toutes les sections sont rigidement fixées et se soutiennent mutuellement.
  3. Comme vous le savez, le béton mûrit dans les 28 jours. La base du bloc peut être montée en quelques jours.
  4. Les structures en béton à haute résistance présentent des caractéristiques uniques en matière de résistance au gel et à l'eau, ce qui permet leur utilisation partout, jusque dans les régions du Grand Nord.
  5. La technologie de production ne nécessite pas de gros investissements, elle est vérifiée et corrigée depuis longtemps. Pour cette raison, le prix de la plupart des produits est acceptable pour un large éventail de consommateurs.
Bloc d'esquisse.

Quels sont les inconvénients

  1. Remplir une structure monolithique de vos propres mains, même si cela prendra beaucoup plus de temps, coûtera environ un tiers moins cher aux propriétaires.
  2. Les produits en béton armé de cette classe ont beaucoup de poids, ce qui nécessite l'intervention d'un équipement spécial pour le transport et l'installation. Et entraîne des coûts supplémentaires pour la location de cette technologie.
  3. La pose des blocs est réalisée sur mortier ciment-sable, et même avec une qualité d'installation idéale, l'étanchéité de la fondation sera insuffisante. De ce fait, la plupart de ces structures sont obligatoirement équipées d'une couche d'étanchéité supplémentaire.

Important: certains experts attribuent la force insuffisante à la fondation du bloc. Mais le tristement célèbre Khrouchtchev sur cette base est fiable depuis plus d’un demi-siècle. Nous pouvons en conclure qu'une maison privée, construite sur des blocs de FBS, a une marge de sécurité multiple.

Moule pour la coulée de produits.

Subtilités d'arrangement du bloc de fondation

On ne peut pas dire que le manuel d'installation est trop compliqué, mais par rapport à la coulée d'une structure monolithique, certaines nuances existent. Ensuite, nous analysons pas à pas ce qui devrait prêter attention.

Fondation mise en page.

Préparation du projet

Construire une maison est assez compliqué et responsable. Par conséquent, avant le début de la construction, tout doit être soigneusement calculé et préparé.

En particulier, vous aurez besoin des données suivantes:

  • Vous devez d’abord déterminer le niveau de gel du sol dans la région. Cette valeur n'est pas constante et dépend de la zone climatique et de l'emplacement de la structure. Par exemple, sur une colline, le sol gèle plus profondément que dans la vallée. La valeur moyenne est de 1200 mm dans la partie centrale de la Russie et de 600 mm environ dans le sud.
  • Lors du calcul de la profondeur de la tranchée, il est nécessaire d’ajouter au moins 100 à 200 mm aux données tabulaires sur le niveau de gel du sol, afin que les forces de soulèvement dues au gel qui se produisent pendant le gel et le dégel ne pincent ni ne déforment la structure.
  • Le niveau d'occurrence des eaux souterraines est d'une grande importance. Si la maison est construite dans le village, la meilleure option serait d'interroger les voisins. Si le terrain est inconnu, désert, il peut être nécessaire de forer des puits hydrogéologiques, et ici nous ne pouvons pas nous passer de l'aide de spécialistes.
  • Vous aurez également besoin d’informations sur la géologie de la zone, c’est-à-dire sur le sol à construire. Est-ce que le niveau d’exposition du sol au soulèvement par le gel est stable?
  • La profondeur et l'épaisseur de la structure sont calculées en fonction du poids approximatif de la future structure. Bien sûr, il est préférable de confier le calcul des bâtiments sérieux à des spécialistes, mais si vous envisagez de construire un bain ou un abri de jardin, un calculateur en ligne convient parfaitement.
  • Il existe encore des données sur l'activité sismique de la région. Mais heureusement, la majeure partie du territoire de notre vaste pays possède des indicateurs stables.
Bloc d'esquisse FL.

Marque-page de construction

Lorsque toutes les données sont connues et que le dessin de base est prêt, vous pouvez passer directement à l'onglet.

  • Tous ces travaux commencent par le marquage du territoire.. Le marquage est effectué à l'aide de poteaux de soutien (balises) et d'une ligne de pêche ou d'une corde définissant les limites de la fosse. Cela vaut la peine de le mesurer plusieurs fois, à la fois le périmètre et la diagonale.

Astuce: si vous utilisez une excavatrice pour mettre en place l'excavation, vous devez ensuite couper les bordures de l'excavation à la main. La base devrait être horizontale et les murs lisses.

Le schéma d'installation sur l'oreiller.
  • Si vous ne prenez pas en compte le type de bain en bois de construction très légère, des experts conseillent d’équiper l’oreiller pour tous les autres bâtiments.. Cela peut être fait de 2 manières.
  • Sur des sols stables, il vous suffira de faire une décharge de pierre concassée de sable d'environ 100 mm d'épaisseur, de la tasser et d'installer un coussin de béton armé sous les blocs.. Dans les documents, il est appelé FL. Et pourtant, les fouilles creusent sur toute la largeur de cette structure particulière, de sorte qu’il existe un lieu pour l’étanchéité.
  • Pour les types de sol complexes, il sera nécessaire, en plus du déversement de pierres concassées, d’équiper une bande auto-nivelante.. La fiabilité de la ceinture doublera si vous commencez par couler une couche de «béton maigre» de 100 mm et y installez déjà un patin de béton monolithique. Pour les bâtiments de grande taille, il est souhaitable de le renforcer. La construction ne peut être poursuivie qu'après maturation complète du béton.
La fondation avec ceinture en béton armé.
  • Ensuite, des blocs de béton du coussin FL sont installés sur les angles de soutien et plus loin sur tout le périmètre.. Ensuite, vous pouvez commencer à poser des blocs FBS.
  • Comme mentionné précédemment, les structures sont posées selon le principe de la maçonnerie, c'est-à-dire non pas strictement vertical, mais avec un décalage entre les rangées. À cet égard, en règle générale, des produits de tailles différentes sont utilisés. Dans la rangée peut se tenir plusieurs blocs de taille normale FBS 24 6 6 et complète la pose de FBS 12 6 6.

Important: pour l'installation de liaisons complexes, un bloc de béton supplémentaire FBS 6 4 3 et certaines dimensions sont proches de celui-ci. Selon GOST 13579-78, de tels éléments sont fabriqués sans renforcement, mais ils utilisent des types de béton à haute résistance. Bien que personnalisé peut les renforcer.

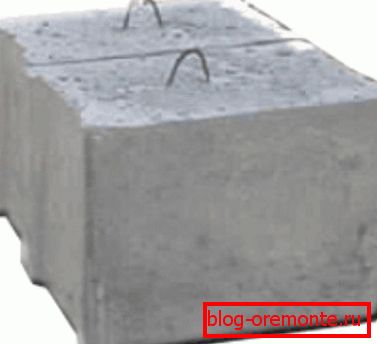

Finition du bloc de béton FBS 6 4 3.
  • Pour couronner la maçonnerie, une ceinture de béton monolithique avec armature obligatoire. Pour cela, un coffrage pour un produit en béton est monté sur la largeur du bloc, après quoi la cage d'armature est posée dans celui-ci et le béton est coulé.
  • Si les délais sont serrés et que vous n'avez pas le temps d'attendre que la ceinture de béton soit complètement renforcée, vous pouvez la replier en brique, mais le prix de ce modèle sera beaucoup plus élevé..
  • La construction de la fondation est complétée par l'installation d'une imperméabilisation.. Si la maison est sur des sols solides et que la nappe phréatique ne vous dérange pas, vous pouvez le faire avec deux couches de mastic bitumineux. Si vous avez des doutes, alors vous devriez également coller le design de l'imperméabilisation des rouleaux. Dans les zones humides, un système de drainage séparé doit être installé.

La vidéo de cet article complète les instructions ci-dessus.

Conclusion

L'utilisation de blocs de béton dans la construction des fondations réduira considérablement le temps nécessaire à la construction d'une maison. Si de simples règles sont observées, une telle construction ne cédera jamais à une construction monolithique solide, et l'utilisation de blocs de béton FBS à haute résistance dépassera même la qualité de la structure à nivellement automatique.
