Boulons d'ancrage pour béton - variations et principe de

Les gens doivent souvent fixer des éléments (étagères, pots, etc.) sur des murs en béton. C'est une opération assez compliquée, mais une vis d'ancrage pour béton peut aider. C'est une attache universelle, que nous discuterons ensuite.

Ce petit élément peut jouer un rôle énorme dans la construction de toutes les structures.

Variétés

Для рядового обывателя данный элемент кажется весьма простым, но на самом деле это не так. Существует множество разновидностей такого крепления. О них вам расскажет наша инструкция (см.также статью «Гвозди по бетону – возможность создать прочный и надежный крепеж»).

Coin

Pour l'installer, vous devez d'abord percer un trou. La vis y sera installée. La différence la plus importante entre cette variété et toutes les autres réside dans le fait que la fixation se fait sans chemise.

À l'intérieur du manchon, il y a un coin qui se dilate lorsque le boulon est vissé. Après avoir bouché l'ancrage, il est nécessaire de serrer l'écrou qui maintient la tige en raison de l'expansion du manchon. Le boulon d'ancrage à cale pour béton est utilisé pour la fixation de structures de grand poids, car il présente une bonne résistance.

Épandeur

Sur cette photo, vous pouvez voir le produit décrit.

A ce jour, cette espèce est la plus commune. Les tailles des boulons d'ancrage pour ce type de béton peuvent être différentes: 2 à 12 cm de longueur et 0,4 à 2 cm de diamètre.

Ces boulons ont un manchon s'étendant sur toute la longueur de la tige. À l'intérieur, il y a un fil sur lequel la tête est assise, faisant éclater la manche. À la suite de l'action de ce mécanisme le plus simple, la réparation se produit.

Comme le type précédent, il faut percer un trou.

Razzhimna

À l'intérieur se trouve un manchon avec des pétales et un écrou spécial. En train de se tordre, elle écarte les pétales. L'utilisation de telles attaches est très pratique.

Il est à noter qu’un tel élément est facile à démanteler. Un tel besoin peut par exemple se produire s'il est prévu de couper du béton armé avec des cercles de diamant. La présence d’éléments métalliques à la surface peut endommager l’instrument et doit donc être retirée en premier.

Recommandations d'installation

Chimique

Ces boulons sont collés au matériau: un emballage spécial avec de la colle est placé dans le trou préparé. En raison de la pression de l'ancrage, la composition adhésive est expulsée pour un ajustement très sûr. Le prix d'un tel produit est assez élevé, il n'est donc pas très populaire.

Ancrage chimique avec capsule de colle

Tête de marteau

Une telle fixation comporte un manchon avec un coin interne et des coupes spéciales. Ils fournissent un manchon d'expansion lorsque vous frappez la vis. Vous devez frapper l'ancre elle-même pour que le coin repose contre le fond du trou.

Astuce: ne pas utiliser de telles attaches, si on parle de la vieille surface en ruine. Après tout, son installation ne serait pas complète sans un coup de marteau.

Ces vis peuvent être en métal ou en polymère (elles ont un principe d’action similaire avec les boulons à expansion). Il existe également des variétés de nylon qui se distinguent par la présence d'un boulon fileté en forme de dent de requin. Ce montage sera l’un des plus fiables.

Description

Ayant appris toutes les variétés connues, vous pourrez vous familiariser avec les principales caractéristiques du produit décrit. Cela vaut la peine de dire qu'il y en a beaucoup (apprendre également comment le dépoussiérage du béton est fait).

Principes de travail par lesquels il est tenu

Tout d’abord, considérons les forces que cette fixation maintient en surface, offrant un degré de fiabilité élevé.

Dans ce tableau, vous trouverez de nombreuses informations utiles.
  • La friction. Les charges sont transférées sur le substrat en raison du frottement de la vis. Pour accomplir un tel processus, il faut une force explosive.
  • Accent sur - compensation des charges due à la force de résistance.
  • Collage - compensation des charges dues aux contraintes de cisaillement dans la zone de jonction du boulon et du matériau de surface.

Dans la plupart des cas, il existe une combinaison de deux ou plusieurs des principes décrits ci-dessus. C'est le moyen d'assurer la plus grande fiabilité.

Gamme de taille

En voyant l'étiquette, beaucoup de gens ne comprennent pas ce que signifient ces chiffres. En fait, ils sont conformes à GOST et peuvent fournir des informations utiles.

Ainsi, en voyant, par exemple, un boulon de 8 * 6 * 60, vous devez savoir que:

  • 8 - diamètre extérieur (en mm).
  • 6 - diamètre intérieur.
  • 60 - longueur totale.

Cependant, sur les étagères des magasins, vous pouvez trouver des produits portant une étiquette différente. Il peut s'agir d'échantillons étrangers ou de produits non certifiés. Dans tous les cas, assurez-vous de demander cela au vendeur.

Options de rupture

La fixation des boulons d'ancrage dans le béton peut s'effondrer. Cela ne peut se produire que pour deux raisons: une installation incorrecte et un dépassement des charges admissibles.

Il existe plusieurs variétés:

  • Sortir - implique un arrachement complet ou partiel de la vis de la surface. Dans la plupart des cas, l'intégrité physique de la base est maintenue.
  • Sortir основания - dommage absolu à la connexion en raison d'une violation de l'intégrité structurelle. Cela est généralement dû au fait que, sur la base de la force, sont supérieurs au taux admissible.
  • Izlom - dommages causés par des forces de flexion trop fortes. Habituellement, la destruction se produit lors de l'installation.

Important: ne laissez pas la charge sur les fixations dépasser 25% de la force de traction.

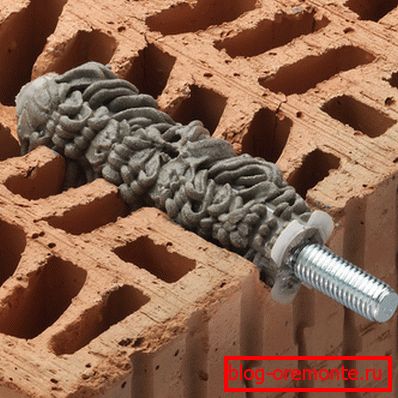

C’est ainsi que l’attache est tenue dans la brique (dans cette image est une coupe)
  • Tranche - destruction absolue le long de la limite de la base en raison des forces de cisaillement excessives.
  • La fonte.

Faites attention! N'oubliez pas que le boulon d'ancrage pour béton cellulaire peut être soumis à tous les impacts susmentionnés. Par conséquent, avant d'installer, calculez les options possibles.

Conseils pour choisir

Pour sélectionner un élément vraiment approprié, vous devez prendre en compte les facteurs suivants:

  • Le type et la taille des charges à supporter par la fixation.
  • Le type, la résistance et la structure de la base, ainsi que la méthode d'installation.
  • Le type et la taille de l'élément à suspendre.
  • La distance entre les trous adjacents (si on parle d'un grand nombre d'entre eux).

Recommandations d'installation

Nous allons maintenant expliquer comment installer cet élément de vos propres mains.

Donc, vous devez faire ce qui suit:

  • Percer un trou profond dans le mur. Son diamètre doit être supérieur de 1-2 mm à l'épaisseur du boulon.
  • Ensuite, vous devez nettoyer le trou résultant de la poussière et y insérer une ancre.
  • À la fin, vous devez le réparer.
  • S'il s'agit d'une vis chimique, elle est insérée dans le trou avec un pistolet.

Si vous avez un mur épais et massif, le forage au diamant de trous dans le béton vous aidera. Cette technologie fera face à sa tâche en quelques secondes.

Guide d'installation

Poseslovie

Nous allons maintenant mettre un terme à notre histoire, mais si vous avez des moments qui restent incompréhensibles, ne vous inquiétez pas (apprenez ici ce qu'est un accélérateur de durcissement concret).

Dans la vidéo présentée dans cet article, vous trouverez des informations supplémentaires sur ce sujet, grâce auxquelles vous pourrez trouver des réponses à toutes les questions. Alors prenez un peu de temps et regardez-le.
