Câble pour le chauffage du béton: un élément clé de la

Le câble pour chauffer le béton sans transformateur permet d’optimiser considérablement le processus de maintien de la température optimale dans la solution de durcissement. Malgré le fait que les conducteurs eux-mêmes de ce type sont plus chers que les fils standard du PNSV et leurs analogues, le coût total des travaux est bien inférieur.

Dans notre article, nous allons décrire quelles sont les principales caractéristiques de ces conducteurs, ainsi que leurs avantages.

Maintenir la température dans le béton

Technique standard

Le réchauffement du béton avec un câble est généralement utilisé si les travaux sont effectués en hiver. En même temps, il y a un risque de gel de l'eau dans la solution, ce qui entraîne une hydratation plus lente du ciment et une diminution de la résistance du béton.

Pour éviter cela, l'instruction vous recommande de procéder selon le schéma suivant:

• Pour chauffer la masse de la solution, on prend un fil à une âme PNSV avec un diamètre de 1,2 à 4 mm.

Astuce! Pour les structures renforcées, la modification de l'isolant en PVC est choisie, pour les structures non renforcées - en isolant de polyéthylène. Cela est dû au fait que le polyéthylène peut fondre, ce qui entraînera un court-circuit avec le cadre en métal.

• Le fil est coupé en fragments identiques (généralement 28 ou 17 m), qui sont tordus en spirales compactes d’un diamètre de 30 à 40 mm.
• Les "fils" en spirale sont interconnectés en plusieurs groupes identiques et placés dans le coffrage à l'intérieur de la cage d'armature.

• Les caractéristiques du câble PNSV ne lui permettant pas d’être utilisé dans l’air, des «extrémités froides» de fils plus épais sont installées sur les terminaux du système.
• Le coffrage est coulé avec du béton et, après le réglage initial, tout le système est connecté au réseau via un transformateur abaisseur. Cet appareil permet de régler le courant entrant, ce qui vous permet de contrôler la température des conducteurs à l'intérieur de la solution.

Caractéristiques des câbles chauffants

La technique décrite ci-dessus est assez efficace, mais elle présente plusieurs inconvénients. La clé est la nécessité d'utiliser un transformateur pour réduire la tension.

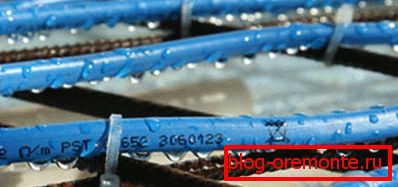

Впрочем, можно обойтись и без этого громоздкого устройства. Естественно, при этом вместо стандартного провода ПНСВ нужно использовать специальные греющие кабели, такие как VET (Финляндия) или KDBS (РФ). Для подобных изделий характерны такие свойства:

Ces dispositifs sont conçus pour fonctionner à partir d'une alimentation normale avec une tension de 220 V. Un isolant en PVC de haute qualité offre une protection fiable contre les courts-circuits et les pannes.⁰C, qui élargit considérablement le "cadre climatique" de l'utilisation de tels conducteurs.

В отличие от провода ПНСВ, кабели типа VET и KDBS не требуют подрезки. На краях секций устанавливаются концевые и соединительные муфты, что позволяет быстро собирать всю греющую систему с использованием минимального набора инструментов.

Recommandations d'installation

Calculs préliminaires

Le calcul du câble pour chauffer le béton est assez simple:

• Selon les normes de chauffage d'un mètre cube de solution, il est nécessaire de développer une puissance de 0,5 à 1,5 kW.
• Pour économiser de l'électricité, vous pouvez ajouter des additifs antigel au béton, ainsi que pour équiper des coffrages isolés. Le prix des matériaux supplémentaires sera compensé par la réduction des coûts d'électricité.
• Lors du versement de chevauchements d'épaisseur standard, on pose généralement jusqu'à 4 mètres de fil chauffant par mètre carré.
• Lors de la coulée d'un monolithe en vrac, les conducteurs sont empilés sur une longue distance, avec un espace d'au moins 30 à 40 cm.

Pose de circuits de chauffage

Assembler un système de chauffage de vos propres mains est assez simple:

• Tout d'abord, nous construisons le coffrage et assemblons la cage d'armature.
• Ensuite, nous estimons où le chauffage du béton sera le plus pertinent et nous collectons les produits de câbles dans des sections de longueur appropriée.
• Le plus souvent, ils réchauffent la surface du matériau, les lieux de contiguïté des plans horizontal et vertical, etc..

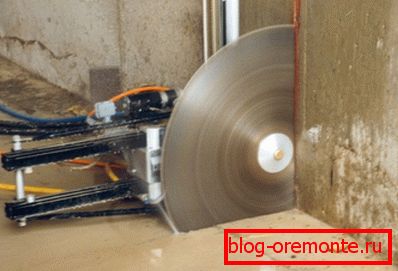

Faites attention! Il n'est pas souhaitable de traverser les joints de dilatation, ainsi que les zones où des trous de forage au diamant dans le béton seront effectués ultérieurement.

• Nous plaçons les câbles à l'intérieur du coffrage de manière à ce que tous les conducteurs soient à au moins 20 cm de la surface du béton gelé.
• Pour éviter l’apparition de fissures et de froissements sur l’isolant en polymère, les virages doivent être lisses. Le rayon de courbure des différents modèles sera différent, mais dans la plupart des cas, les experts le rendent égal à 40-50 mm - avec une marge.

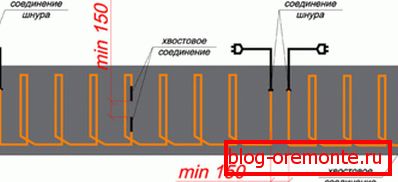

• Pour répartir uniformément la température dans l'épaisseur du béton, il est conseillé de poser les conducteurs à égale distance les uns des autres.. L'intersection des fils n'est pas autorisée et la distance minimale entre deux circuits de chauffage est de 40 mm.

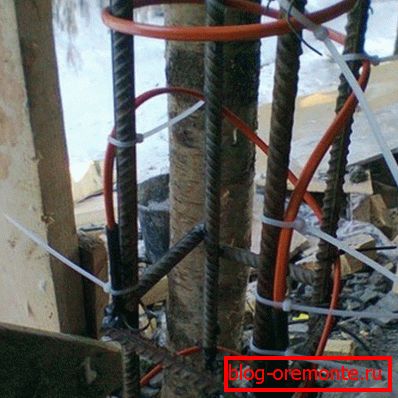

Après la mise en page, nous fixons les conducteurs sur le luminaire. Pour ce faire, utilisez le fil habituel en le liant sans effort excessif ni déformation de l'isolant. Vous pouvez également utiliser des pinces en plastique.

Затем заливаем опалубку бетоном, стараясь не нарушить размещение термоэлементов. Кабели VET и KDBS допускают вибрационное воздействие, потому бетон вполне можно уплотнять.

Tous les éléments posés sont connectés au système par des fils de contact, puis connectés à la source d'alimentation.

Conclusion

Le câble chauffant pour béton, partant du réseau sans utiliser de transformateur abaisseur, est très pratique à utiliser. Bien sûr, son coût est beaucoup plus élevé que celui des câbles PNSV, mais permet en revanche de résoudre la tâche qui lui a été assignée - maintenir la température optimale de la solution - beaucoup plus efficacement. Vous trouverez plus d'informations à ce sujet en étudiant la vidéo de cet article.
