Choisir un vibrateur de béton: examen des modèles

Lors du durcissement, tout mélange de béton libère de l'humidité, ce qui laisse des pores, réduisant la densité du matériau et, afin d'éliminer ces vides, différentes méthodes sont utilisées (bourrage, aspiration), ainsi qu'un vibrateur de construction pour béton.

La taille et la puissance d'un tel outil dépendent tout d'abord du volume de la solution empilée, ainsi que de vos préférences personnelles. Ci-dessous, nous allons donner un bref aperçu de ces outils et de leurs fonctionnalités, ainsi que la vidéo de cet article sur ce sujet.

Review

Note Toutes les unités de ce type, qu’il s’agisse d’un vibrateur à béton fait maison, à essence ou électrique, sont destinées au compactage de la solution lors de sa pose. En se déplaçant, le mélange semble se liquéfier et des matériaux dissemblables (sable, pierre concassée, ciment, armatures) convergent le plus étroitement, ne laissant aucune place à la friction. Plus les macropores entre les éléments sont petits, plus la densité du matériau et sa masse physique sont élevées.

Quelques modèles de vibrateurs à immersion

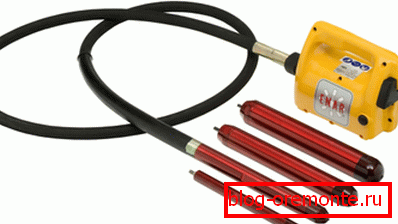

• AUTO - C’est un vibrateur électrique pour béton avec une puissance de moteur de 2,3 kW, 1800 tr / min, un poids de 4,5 kg, il fonctionne à partir d’un réseau 220V, 50-60Hz. Le kit comprend quatre têtes de vibrateur AX avec excentrique et double joint intégrés et leurs paramètres (diamètre / longueur en mm / poids en kg) sont AX25 - 25x300x1; AX38 - 38x345x1,9; AX8 - 48x370x3,4; AX58 - 58x410x5,5. En conséquence, ils peuvent traiter une certaine quantité de béton - 10m³, 17m³, 28m³ et 5m³ pour une heure de travail.
• Pour transmettre le couple du moteur à la masse, un arbre flexible des modèles TAX et TAXE est utilisé. Après les lettres, un chiffre indique sa longueur.. L’instruction fournit donc des options standard pour 1 m (3 kg), 1,5 m (3,5 kg), 2 m (4 kg), 3 m (5 kg), 4 m (6 kg), 5 m (7 kg), 6 m (8 kg). Un tel arbre a une tresse métallique torsadée pour améliorer la résistance et aux points de connexion de la masse avec le moteur - renforcement en caoutchouc.

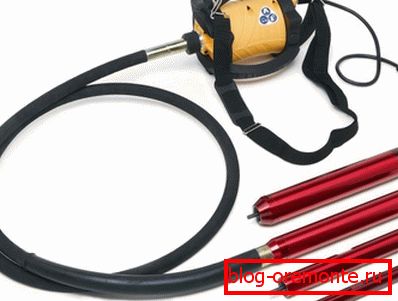

• DINGO - il s’agit d’un malaxeur à béton électrique d’une puissance moteur de 2,3 kW, 1 800 tr / min, d’un poids de 4,5 kg, fonctionnant sur le secteur 220V, 50-60Hz. Le kit comprend quatre têtes de vibrateur AX avec excentrique et double joint intégrés et leurs paramètres (diamètre / longueur en mm / poids en kg) sont AX25 - 25x300x1; AX38 - 38x345x1,9; AX8 - 48x370x3,4; AX58 - 58x410x5,5. En conséquence, ils peuvent traiter une certaine quantité de béton - 10m³, 17m³, 28m³ et 5m³ pour une heure de travail.
• Comme vous pouvez le constater, les paramètres de base ici sont identiques à ceux de l’AUTO, mais cela n’est pas surprenant: les deux entreprises sont situées en Espagne et s’adaptent à la demande locale, bien que cela s’applique à la plupart des pays européens.. À propos, les vibrobulls ici appartiennent également au même fabricant - AX - et leurs paramètres sont donc identiques.

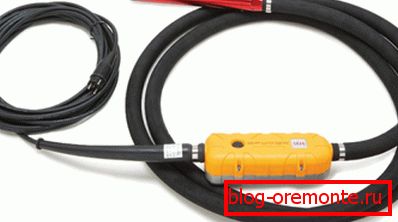

• SPYDER - Il s'agit d'un vibrateur à béton haute fréquence avec transducteur intégré, ce qui le rend plus facile et plus mobile que les dispositifs enfichables, bien que la qualité du compactage du mortier ne soit pas affectée. La masse de l'unité est nettement inférieure, car les convertisseurs électroniques sont beaucoup plus légers que les convertisseurs mécaniques. Puissance SPYDER 1,2kW avec une masse de 2,95 kg, avec un niveau de protection 1P67, pour le pouvoir suffit une prise de courant ordinaire pour 220V, 50-60Hz.
• Trois masses MB sont fournies avec les paramètres suivants (masse (kg) / diamètre (mm) / vitesse de rotation (tr / min) / puissance): MB32 - 9/36/12000 / 1.9; MB52 - 12/50/12000 / 1.9; MB62 - 14/58/12000 / 1.9. En même temps, avec de tels appareils, vous pouvez condenser 20 m en une heure³, 30m³ et 35m³ mélanges respectivement.

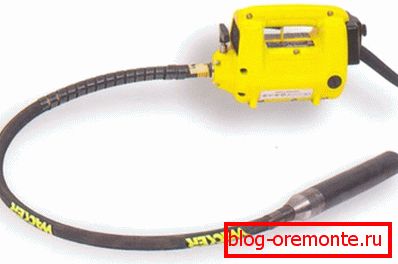

• Le vibrateur de profondeur portable pour béton n’a pas non plus de paramètres uniformes pour la puissance et le poids, bien qu’il soit utilisé à des fins similaires, de tels modèles conviennent mieux à un usage domestique.. Par exemple, une puissance de 0,7 kW correspond à un puits de 2 m et à un club d’un diamètre de 25 mm; 1,4 kW correspond à un puits sur 2 m et à un club d'un diamètre de 35 mm; 1,4 kW correspond à un puits sur 2 m et à un club d'un diamètre de 45 mm.
• Pour mettre l'unité en marche, il est nécessaire de fournir une tension de 220 V, 50-60 Hz pour un moteur asynchrone monophasé, qui est connecté à la pointe vibrante avec un arbre flexible. Наконечник этого механизма снабжён планетарным вибрационным механизмом или так называемой «планетаркой». Конечно, цена портативных агрегатов наиболее низкая среди подобных электроинструментов.

• ADA ZDB35-CL - il s’agit d’un vibrateur à essence pour béton avec une conception de sac à dos, c’est-à-dire qu’il est porté comme un sac à dos pendant le fonctionnement, ce qui permet de travailler sur des objets distants dépourvus de lignes électriques. Dans ce cas, le moteur à carburateur HONDA GX35, qui est connecté à la pointe d'un arbre flexible de 2 m de long, est impliqué.

• IL Y A ZDB-160 - est un vibrateur submersible pour béton, fixé au sol, propulsé par un moteur à carburateur HONDA GX35, qui est raccordé à l'extrémité d'un arbre flexible de 6 m de long. Là encore, l’avantage de l’unité est qu’il peut être utilisé sur des objets distants dépourvus de lignes électriques.

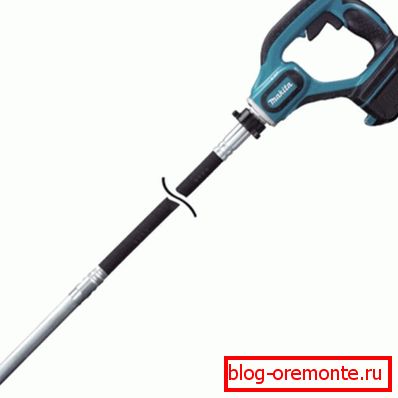

• MAKITA BVR450RFE - Ceci est un vibrateur accumulateur submersible pour béton, utilisé dans la construction de structures monolithiques pour le compactage de la solution. Le poids d’un tel outil n’est que de 3,7 kg, ce qui n’est pas beaucoup pour un tel travail, vous pouvez donc travailler avec vos propres mains pendant assez longtemps.
• La longueur totale de l'outil est de 1483 mm, la tige flexible de 1200 mm et le diamètre de la tige et des clubs de 25 mm avec une fréquence de 13 000 oscillations par minute.. Ce modèle utilise une batterie de type Li-Lon sur 18I, avec une capacité de 3A / heure.

Note Certains internautes recherchent un vibrateur mural pour le béton sur le réseau, mais cela peut prendre n'importe quel outil si le moteur est très éloigné de la masse. Les unités les plus appropriées à cet effet sont les unités extérieures, où la longueur de la tige flexible atteint 6 m.

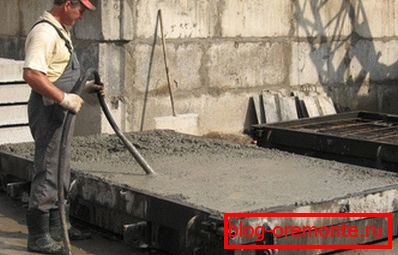

Mélange de compactage

Comme mentionné ci-dessus, le béton est compacté de différentes manières, avec le même objectif ultime: améliorer la qualité grâce au compactage le plus dense possible des composants et à leur bonne répartition dans la forme et le coffrage.

Un tel traitement affecte directement la masse totale de la solution, donc si le cube du mélange pèse environ 2,2 tonnes / m avant le compactage³, après traitement déjà de 2,4t / m³ jusqu'à 2,5 t / m³ (отсюда и название «тяжёлые бетоны»). Настоящий процесс не просто увеличивает массу, но также повышает количество циклов морозостойкости и делает монолит водонепроницаемым.

Il existe actuellement trois types de vibrateurs à immersion sur le marché de la construction: 1) les basses fréquences, 2) les moyennes et 3) les hautes fréquences. Ainsi, l'option numéro 1 prévoit jusqu'à 3 500 oscillations par minute avec une amplitude maximale de 3 mm; numéro d'option 2 - 3500-9000 oscillations par minute avec une amplitude de 1-1,5 mm; option numéro 3 - 10 000-20 000 oscillations par minute avec une amplitude de 0,1-1 mm.

Les unités basse fréquence sont généralement utilisées pour les mélanges d'agrégats grossiers - de 50 mm à 70 mm, la fréquence moyenne - pour la fraction de 10 à 50 mm et hauts - de 10 mm ou moins (béton à grain fin).

Bien entendu, ces normes devraient être respectées dans la construction industrielle et civile, mais les particuliers utilisent généralement l'outil disponible. La différence entraîne généralement non pas une diminution de la qualité du produit, mais une augmentation du temps de production.

Conclusion

Certains essaient d'assembler un vibrateur maison pour le béton pour la construction sur leur site, mais une telle construction est à peine justifiée. Pour un usage temporaire, vous pouvez toujours louer un tel outil, d’autant plus que dans ce cas, vous pouvez facilement le sélectionner à la fréquence souhaitée, en fonction de l’agrégat de béton.
