Colonnes en béton armé pour la mise en place des structures

Un nombre considérable de personnes à la mention d'un mot comme "colonne" rappellent immédiatement les monuments architecturaux antiques et décoratifs et les bâtiments à larges colonnes sculptées soutenant le plafond. Mais en plus de tels objets architecturaux qui remplissent une fonction décorative, il existe des colonnes de bâtiments industriels en béton armé qui remplissent une fonction de support pour le maintien de la structure du bâtiment.

Caractéristiques de conception

Les colonnes en mortier de béton armé réarrangent des produits verticaux dont les dimensions de la section transversale sont relativement petites, par rapport à leur hauteur ou leur longueur.

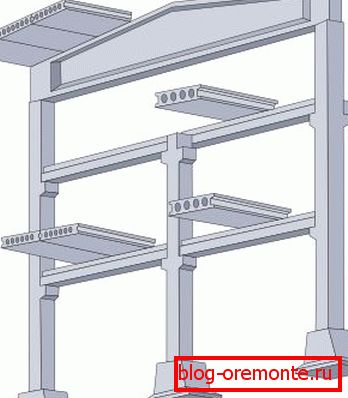

De tels éléments de construction sont principalement utilisés pour créer des cadres de type contreventement ou type armature. Ils servent également de supports porteurs pour d'autres éléments de construction:

• Des poutres;
• Rigel;
• Courses.

Propriétés de base et caractéristiques

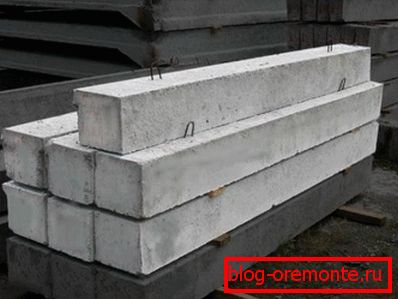

Les colonnes de produits en béton sont les produits possédant les propriétés suivantes:

• Haute résistance aux influences environnementales agressives;
• Conformité totale avec la capacité de charge déclarée;
• Résistance à une variété d'effets sismiques;
• Étanche à l'humidité;
• Résistance au gel.

Les instructions pour choisir une conception particulière constituent un point de référence pour la conformité aux paramètres suivants:

1. Les données obtenues à la suite d'une recherche généalogique;
2. Conditions météorologiques et zone climatique dans lesquelles le support sera exploité;
3. La hauteur du bâtiment en construction ou sa hauteur;
4. La fonction fonctionnelle du bâtiment, dans la construction duquel les colonnes sont impliquées.

La caractéristique technique principale et la plus importante des supports en béton est la capacité de charge. Plus la performance de ce paramètre est élevée, plus la colonne est basse dans le bâtiment. Les produits ayant la plus grande capacité portante peuvent être utilisés dans la construction d'étages inférieurs ou de sous-sols.

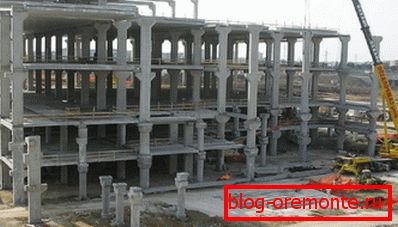

Pour les bâtiments à plusieurs étages, on utilise généralement des colonnes dont la construction est dotée de plusieurs saillies en porte-à-faux fournies à une hauteur de 2,5 et 3 mètres. Les marques de ce type sont la désignation de la fin du plancher, car c’est sur elles que les poutres de plafond sont fixées afin d’organiser le niveau suivant. Ainsi, le cadre des immeubles de grande hauteur est formé.

Les colonnes, qui servent à ériger des bâtiments à un étage, sont plus hautes et ne permettent pas de projections. Ces supports peuvent être utilisés pour la construction de locaux industriels ou agricoles.

Documentation réglementaire

Les produits en béton de ce type sont traités avec un degré élevé de responsabilité et imposent les exigences les plus strictes. Les éléments de ce type sont fabriqués en totale conformité avec la documentation normalisée. Ils produisent un grand nombre de tests et de tests de résistance, de fiabilité, de rigidité et de résistance aux fissures.

Toutes les exigences de base et les normes relatives aux supports de produits en béton figurent dans les documents suivants:

• GOST 25628 de 1990 réglemente les paramètres des colonnes pour la construction de bâtiments à un étage;
• GOST 18979 de 1990 réglemente les paramètres des colonnes pour la construction de bâtiments à plusieurs étages;

Faites attention! La désignation "SK.40.2.5-1" est attribuée aux pieux-colonnes dans ces normes nationales. Cette désignation indique que la longueur de ces éléments est de 0,4 m et leur largeur de 0,2 m.

• La série AI 04-1 régule les paramètres des produits pour créer un cadre de liaison.
• La série 1.423.1-3 / 88 spécifie les paramètres des colonnes, qui servent de base à la construction de locaux à un étage à usage industriel;
• La série 1.823.1-2 spécifie les caractéristiques des produits pour la construction de structures à des fins agricoles.

Le prix de ces produits appartient à la catégorie des prix assez élevés et il est donc important de constater que l'argent dépensé était justifié. Les paramètres de durabilité et de résistance des poteaux en béton armé n'ont pas d'analogue parmi la gamme complète de produits en béton. Ce sont ces caractéristiques qui font que les colonnes deviennent les produits autour desquels le bâtiment est construit.

De quoi sont faites les colonnes?

Le choix du matériau pour la fabrication de telles structures de support s’adapte avec beaucoup de soin, car il en dépend les principaux indicateurs du produit fini. Les éléments modernes sont fabriqués à l'aide des solutions de la marque M300 à M600 avec un cadre renforcé, réalisées à l'aide de tiges rigides et de fils. Le renforcement en acier peut être tendu ou non souligné.

C'est cet acier à durcir qui permettra à la colonne d'avoir le niveau de résistance, de durabilité et la capacité nécessaires pour supporter des charges énormes dues aux dalles de sol.

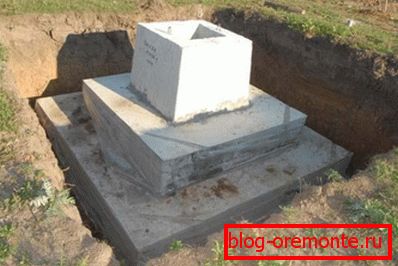

L'installation de colonnes en béton armé de leurs propres mains est réalisée dans des verres spécialisés ou dans des fondations monolithiques. Les fondations de colonne sont des produits qui sont également fabriqués en béton armé. Ces éléments ont simplement une marge de sécurité énorme, ce qui leur permet de maintenir en toute sécurité des produits de ce type, à l'exclusion du mouvement et de l'inclinaison.

Classification du produit

Il existe plusieurs types de classifications de telles structures en béton pour différentes caractéristiques et caractéristiques de l'élément fini.

Des vues

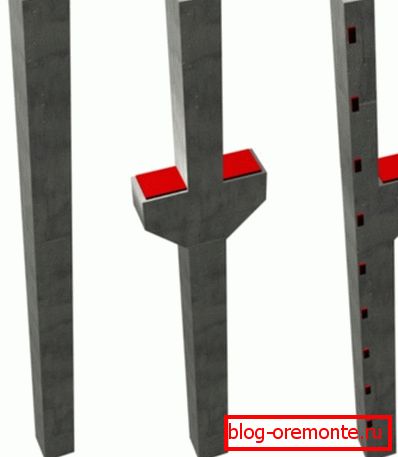

Par la forme de telles structures sont divisées en deux groupes principaux:

1. Avec consoles - pour la construction de bâtiments construits à l'aide de ponts roulants:

• Rectangulaire - pour les bâtiments d’une hauteur de 9,6 m;
• Deux branches - pour les bâtiments d’une hauteur supérieure à 9,6 m;

Faites attention! Un produit de ce type comprend la partie supérieure de la grue sur laquelle repose le chevauchement et la partie grue servant de support à la poutre et prenant la charge du chevauchement.

1. Non contrôlé - pour la construction de bâtiments construits sans passerelle.

Les dimensions unifiées des colonnes en béton armé avec consoles sont également divisées en fonction du type de section:

• De section rectangulaire - 400/400, 400/600, 400/800, 500/500, 500/600, 500/800 (mm);
• Avec section à deux branches - 400/1000, 500/1000, 500/1300, 500/1400, 500/1550, 600/1400, 600/1900, 600/2400 (mm).

Par section

Selon le type de section transversale de la structure peut être:

• Ronde;
• Rectangulaire;
• Square

Par technologie de fabrication

Selon la méthode de fabrication, la structure de support peut être:

• Monolithique. La fabrication s'effectue directement sur le chantier en coulant la solution de béton dans le coffrage, qui est un cadre de renforcement pré-posé

• Équipe. Les supports de ce type sont entièrement fabriqués dans des conditions industrielles par les fabricants. Le transport de ces produits sur le chantier est effectué avec un équipement spécialisé.

Par position

En fonction de la position de la colonne dans la structure en béton armé en cours de création, les produits sont divisés en:

• Colonnes du milieu;
• Les colonnes de la dernière rangée;
• Produits de façade.

Les éléments de façade ont une console élargie, ce qui permet de supporter les revêtements de façade. Les trous de cette console sont destinés aux colonnes de communication.

Il existe également des produits de façade avec de longues consoles pour organiser les balcons et les loggias.

Quelques caractéristiques du calcul

Les paramètres tels que la longueur, la disponibilité des éléments incorporés, la section transversale et la capacité portante de la colonne sont déterminés par la méthode de calcul au stade de la conception. Dans un très grand nombre de cas, des produits en béton préfabriqué sont utilisés, qui ont une longue, égale à deux étages de la structure construite.

Les professionnels recommandent l’utilisation de solutions en béton de la marque B-15 à B-25. Pour les produits à utiliser dans la construction des premiers étages, appliquez les solutions du B-25 au B-30, mais pas plus.

La première chose à déterminer à l’aide du calcul est la section du produit en béton, qui préservera l’uniformité de la compression. Cette valeur est déterminée par la formule suivante:

A = F / Rb, où:

• A est la section du produit;
• F - force de compression;
• Rb est la résistance à la compression d'une solution concrète.

Exemple de calcul de colonnes en béton armé:

F = 50 tonnes. Marque de béton B15 avec une résistance à la compression de 200 kgf / cm2.

A = 50000/200 = 250 cm2

Le côté du carré de la section sera égal à:

A = v250 = 16 cm.

Une fois la surface de section connue, un calcul est effectué en tenant compte des coefficients indiquant les conditions de travail, la précision de montage et d’autres conditions pouvant augmenter les dimensions de la section. Vous devez également prendre en compte la compression excentrique, en tenant compte de l'excentricité aléatoire et de la souplesse de la structure créée, qui augmente proportionnellement à la hauteur du produit.

Ces calculs peuvent être si lourds et complexes que leur production est souvent associée à une probabilité élevée de commettre des erreurs. Et avec les capacités actuelles de l'informatique moderne, il est tout simplement inapproprié de faire de tels calculs manuellement. Eh bien, si vous déterminez que la section transversale de la colonne est nécessaire, pour ainsi dire, les conditions de terrain, vous devrez bien sûr être compté manuellement.

Dans tous les cas, le calcul doit prendre en compte non seulement la résistance propre de la colonne, mais également la possibilité de son interaction avec la fondation et la structure du sol. Par conséquent, la section calculée doit être augmentée au moins à partir d’un regard constructif sur le renforcement de la structure.

Ce qu'il faut considérer avant d'acheter

Avant d'acheter des colonnes pour la construction d'un bâtiment ou de locaux de type industriel ou agricole, vous devez rechercher un fabricant capable d'acheter des produits de bonne qualité à un prix raisonnable.

Pour commander et acheter une structure porteuse en béton armé, vous devez fournir les données suivantes:

• Un ensemble de dessins d'exécution pour lesquels la colonne requise a été conçue;
• Hauteur estimée et hauteur;
• Forme;
• Section transversale taille;
• Disponibilité des pièces incorporées;
• L'emplacement du terrain à bâtir afin de calculer correctement le coût de transport du produit fini.

En conclusion

Colonnes - un produit extrêmement important, durable et fiable pour la construction de tâches. En choisissant de tels supports, vous devez être guidé par les données indiquées par GOST sur les colonnes en béton armé pour bâtiments industriels, agricoles, à un étage et à plusieurs étages. Outre ces documents réglementaires, vous devez également vous fier au calcul d'une colonne en béton armé à compression excentrique, qui doit obligatoirement être présente dans le projet.

Le montage du support en béton armé n’est pas difficile, tant que le produit présente toutes les caractéristiques déclarées, car la résistance et la fiabilité de la structure en dépendent. Et la vidéo de cet article vous en dira encore plus sur un élément aussi important pour la construction que les colonnes en béton armé.
