Comment fonctionne le transformateur pour chauffer le béton

Le rythme de construction doit toujours s’inscrire dans le cadre de conception, malgré les conditions météorologiques. Ainsi, les travaux sont généralement réalisés à pleine échelle en hiver et, pour ne pas être gênés par le gel, utilisez des transformateurs de chauffage à béton.

La puissance de ces unités est différente, mais le volume des objets diffère également. De plus, cette méthode sert d’accélérateur, de sorte que l’hiver n’affecte pas la vitesse de production. Ci-dessous, nous vous en dirons un peu plus sur ces unités et leurs méthodes d'utilisation, et vous montrerons également des vidéos supplémentaires dans cet article sur le même sujet.

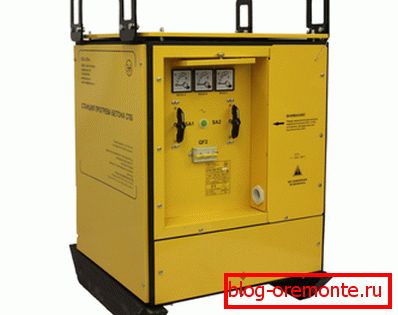

Transformateur basse fréquence et béton

Principe de fonctionnement

Pour la coulée de structures monolithiques à des températures inférieures à -4 ° C, elles ont recours à différentes méthodes de chauffage de la masse de béton: émetteur infrarouge, solution chauffée, coffrage à chaud et réchauffeur d'anode. Mais le plus efficace et le plus économique peut être qualifié de chauffage du béton à l’aide d’un transformateur basse fréquence et d’un isolant filaire en PNSV (Steel Heating Wire Vinyl).

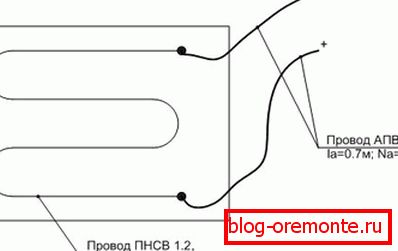

Avant de connecter le transformateur pour le chauffage du béton, des charnières du fil PNSV de section transversale de 1,2 mm sont placées sur la cage d'armature.² jusqu'à 3 mm². Ce câble est capable de chauffer à une température de 80 ° C, chauffant ainsi la solution à 40 ° C-50 ° C. Tout cela se produit à des températures de l'air de -4 ° C et inférieures. Pour obtenir le chauffage optimal du béton dans des conditions de gel, environ 60 m de PNSV-1.2 seront nécessaires par mètre cube de solution.

При укладке петель следует соблюдать осторожность, чтобы не замкнуть цепь, то есть, когда вы подвязываете провод к арматурному каркасу, его изоляция (ПНСВ) попросту может перетереться о металл и петля перегорит. В таком случае определённый участок заливки останется без обогрева, что может привести к деструкции общей массы и, как следствие, железобетон окажется некачественным (см.также статью «Покраска бетонного забора: как получить долговечное покрытие»).

Для прогрева инструкция позволяет использовать такие трансформаторы, как КТП-06-20, KTPTO-80, КТП-ОБ-160, ТСДЗ-63 и так далее.

Note Pour que le circuit de chauffage fonctionne correctement, le fil PNS doit obligatoirement se trouver à l'intérieur de la masse de béton (la connexion est établie avec un fil d'aluminium). Si le PNSV est laissé ouvert, il va simplement s'éteindre.

Transformateur d'huile. Spécifications techniques

Transformateur сухой. Технические характеристики

Préparation au travail et lancement

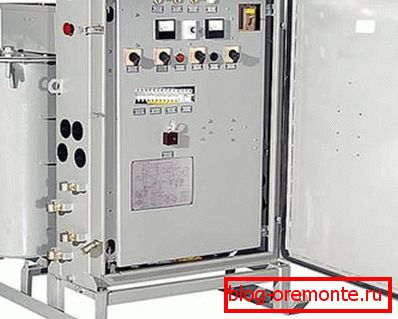

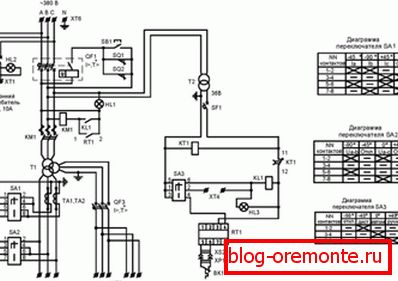

Чтобы яснее представлять себе цикл подключения и рабочий запуск, ниже будет приведена инструкция трансформатора для прогрева бетона KTPTO-80 (см.также статью «Бетонные панели для забора – преимущества и установка»).

Tous les travaux sur le chauffage du béton injecté doivent être effectués conformément aux normes SNiP 111-4-80 / ch.11 et GOST 12.1.013-7, qui régit l’ordre de travail et la sécurité électrique.

• Tout d’abord, il faut mettre à zéro KTPTO, ce qui peut être fait en connectant le câble d’alimentation (son quatrième noyau) à la borne N de l’unité XT6, en le connectant ainsi à l’armoire de commande en métal. Le transformateur est mis à la terre à partir d'un traîneau - il existe un boulon spécial pour connecter le circuit et un fil d'acier d'au moins 4 mm est utilisé pour la connexion.
• Avant de connecter le transformateur abaisseur au réseau, vous devez vérifier vous-même la résistance d'isolement, qui ne doit pas être inférieure à 0,5 MΩ, et faire attention à la densité des connexions. Les commutateurs de déplacement SQ1 et SQ2 doivent être installés de sorte que, lors de l'ouverture du couvercle du boîtier du transformateur et de l'unité centrale, les contacts SQ1 et SQ2 puissent être fermés de manière fiable. De plus, il est impératif de vérifier les fusibles en cas de court-circuit.
• Переключатель силового трансформатора выставляем на 55В, что будет соответствовать положению 1, а автоматический выключатель вместе с переключателем SA3 устанавливаем в положение «ВЫКЛ».
• Ensuite, le circuit de chauffage installé dans le coffrage peut être connecté au câble d’alimentation, lui-même relié au bornier XTB.

• À l'entrée KTPTO, nous fournissons une alimentation 380V et allumons QF1 après avoir vérifié la tension sur HL1 et HL3, après quoi, à l'aide du bouton d'arrêt d'urgence SB1, nous procédons à un arrêt du contrôle, après quoi QF1 est redémarré.. KL1 est alimenté par le bouton SB3, après quoi le démarreur magnétique KM1 doit fonctionner.
• Pour changer de mode de fonctionnement, vous devez soulever le couvercle du boîtier du transformateur, puis le commutateur de fin de course SQ1 QF1 s'éteint automatiquement. Puis commutez les étapes de tension et allumez QF1 et KM1.

Note Considérant que la chaîne alimentaire pendant le chauffage du béton peut mettre la vie en danger, seul le personnel formé ayant reçu des instructions de formation à la sécurité est autorisé à entretenir le GTPE. En outre, ces travailleurs devraient pouvoir fournir les premiers soins à temps pour un choc électrique.

Conclusion

Pour un usage domestique, vous pouvez louer un transformateur abaisseur usagé, car il ne sera utile en dehors du chantier. En outre, si le volume du béton versé est faible, vous pouvez utiliser une machine à souder comme transformateur.
