Comment utiliser un transformateur de préchauffage du béton

16-01-2018

Construction

Un tel dispositif comme transformateur pour chauffer le béton peut être nécessaire lorsque nous effectuons des travaux à basse température. Le besoin de chauffage supplémentaire dans cette situation est dû au fait que les propriétés du matériau varient beaucoup par temps froid. C'est pourquoi des mesures supplémentaires doivent être prises pour assurer la résistance souhaitée du béton.

Nous allons décrire ci-dessous le fonctionnement de ces dispositifs et leur utilisation aussi efficace que possible.

Dans le froid sans une source d'énergie supplémentaire ne peut pas faire

Travail en hiver

Pourquoi réchauffer le béton

Le chauffage du béton avec un transformateur ou d'autres méthodes est nécessairement appliqué lorsque la température tombe au-dessous de zéro pendant les travaux de fondation (pour être parfaitement précis, même en dessous de⁰C)

La raison est assez simple:

Dans le froid, l'eau dans la boue de ciment gèle. Bien sûr, avec un liquide dans l’épaisseur du matériau, cela ne se fera pas aussi vite, mais de toute façon, dans quelques heures, il se transformera en cristaux de glace microscopiques.
Étant dans un état inerte, l'eau ne réagit pas avec le ciment, par conséquent, elle ne s'hydrate pas et le béton ne durcit donc pas.

Au froid, le processus d'hydratation naturelle du ciment est perturbé.

De plus, lorsque l'eau gèle, son volume augmente d'environ 10 à 12%. Cela conduit au fait que la fondation commence à s'effondrer de l'intérieur en raison de la "propagation" de pores microscopiques avec de la glace. Le fait de couper du béton armé avec des cercles de diamant peut clairement démontrer un exemple de cette destruction: lors d’une coupe, le matériau aura l’air hétérogène.

Faites attention! Pire encore, si ce processus se répète, ce qui se produit souvent dans les climats tempérés avec des dégels fréquents. Ensuite, la résistance structurelle peut ne pas atteindre 50% de la valeur nominale.

Pour éviter une telle situation, appliquez un transformateur pour chauffer le béton, ainsi que d’autres méthodes pour maintenir la température.

Méthodeы обогрева

Additif pour béton, le protégeant du gel

À ce jour, trois méthodes sont activement utilisées pour empêcher la congélation du mortier de ciment. Vous pouvez analyser leurs caractéristiques en étudiant le tableau ci-dessous:

Méthode	Caractéristiques d'utilisation
Chimique	Des additifs spéciaux empêchant la congélation de l'eau sont ajoutés au mélange. La technique est généralement utilisée à petite échelle, car le prix de la solution augmente de manière très significative.

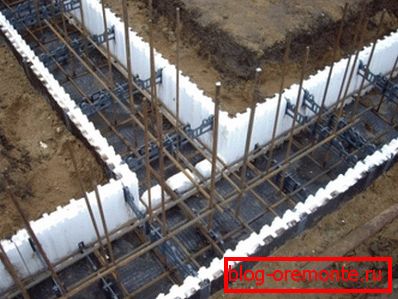

Isolation thermique	La fondation est coulée dans un coffrage spécial, isolée à 15-20⁰Pour augmenter l'efficacité de cette méthode, des accélérateurs de solidification, tels que le chlorure de calcium, le carbonate de potassium, etc., sont introduits dans le béton. Une variante du procédé est le "thermos chaud", dans lequel le mélange est chauffé à 60-70 ° C avant d'être versé dans un coffrage isolant⁰C, et ensuite - soigneusement fermé.
Chauffage actif	La technique consiste à augmenter la température de la solution remplie à l'aide de divers dispositifs. Comme appareils de chauffage utilisés: · Émetteur infrarouge - économise de l'énergie, mais n'est efficace que sur la surface. · Electrodes submersibles qui transmettent un courant élevé dans la masse de béton - la méthode est simple à mettre en œuvre, mais son efficacité en termes de séchage de la solution diminue. · Le transformateur pour chauffer le béton - transfère l'énergie électrique à des câbles chauffants spéciaux.

En principe, toutes les méthodes susmentionnées peuvent être utilisées dans le travail, d’autant plus que certaines d’entre elles sont tout à fait accessibles pour une réalisation manuelle. Mais ces derniers temps, le chauffage du béton sans transformateur ni appareil de chauffage spécial devient de plus en plus rare. C'est pourquoi nous allons nous concentrer sur la description de cette technologie.

Application de transformateur

La méthode de chauffage du béton à l'aide de postes de transformation prévoit les actions suivantes:

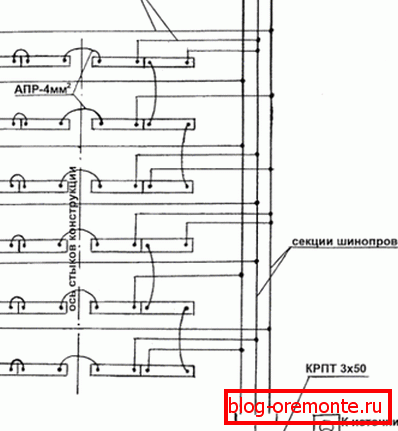

Des fils chauffants spéciaux sont posés dans le coffrage avant de couler le béton.. Le meilleur résultat est démontré par l’utilisation de conducteurs en acier d’un diamètre de 3 mm.
Pour éviter le gel, vous pouvez également utiliser des fils chauffants spéciaux en PVC (PNSV avec âme de 1,2 mm) ou à double conducteur (PNHG 2x1,2 mm).
Les fils sont posés de manière à ne pas toucher le coffrage ou le ferraillage métallique.. Vous devez également vous assurer que l'élément chauffant sur toute la longueur est recouvert d'une solution, sinon le conducteur brûlera en raison d'une dissipation de chaleur insuffisante.

Pour un meilleur contrôle du chauffage du béton avec un transformateur connecté à la fondation, des puits sont généralement fournis pour prendre des lectures de température.. Il n'est pas nécessaire de percer des trous de diamant dans le béton, car des hypothèques sous forme de tubes minces sont installées pendant la phase de coulée.

Après avoir versé la solution, un poste de transformation abaisseur de tension continue est connecté aux éléments chauffants:

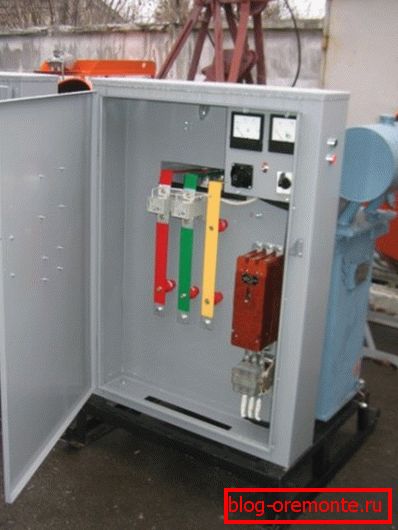

Pour le chauffage du béton avec un transformateur, des appareils tels que KTP, TMOB, KTPTO et leurs analogues sont utilisés. Ils convertissent efficacement le courant alternatif en une puissance élevée constante, ce qui donne activement de l’énergie aux fils caloporteurs.

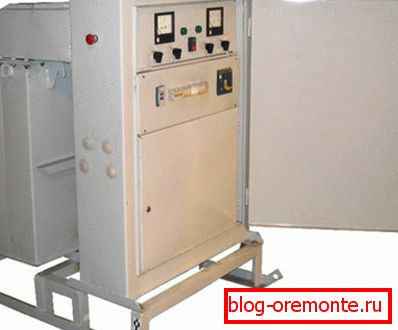

Faites attention! Certaines stations, telles que KTPTO 80, peuvent être connectées directement à la cage d'armature. Cette technique consomme plus d'énergie, mais elle peut être utilisée sans avoir préalablement posé les conducteurs dans le coffrage.

Ces dispositifs vous permettent de régler la puissance thermique de l’ensemble du système en augmentant ou en diminuant la tension appliquée aux conducteurs. Dans ce cas, le fonctionnement du système est régulé en fonction de la température extérieure.
Le transformateur ne peut être contrôlé qu'avec la tolérance appropriée (le groupe de qualification n'est pas inférieur au troisième). Dans ce cas, les instructions de sécurité électrique doivent être strictement suivies.

Grâce au travail du système dans les premiers jours après le coulage, le matériau a le temps d’acquérir plus de 50% de la force normative, ce qui a une incidence positive sur ses performances futures.

Conclusion

Конечно, информация о том, как прогревать бетон с помощью трансформатора, будет полезна в первую очередь профессиональным строителям. Но, в принципе, эта технология может быть реализована и самостоятельно, тем более, если вы обладаете достаточными навыками работы с таким сложным оборудованием (см.также статью «Бетонные панели для забора – преимущества и установка»).

Par conséquent, avant de planifier la construction en hiver, lisez attentivement les recommandations ci-dessus et la vidéo présentée dans cet article.
