Le sujet de cet article concerne les tuyaux en béton armé sans pression. Nous découvrons ce qu’ils sont et quelles normes sont produites. De plus, nous devons savoir où les produits qui nous intéressent sont utilisés et quels analogues fonctionnels ils peuvent être remplacés.

Standard

Начнем с изучения нормативной документации. Собственно, стандарт всего один - ГОСT 6482-88 на железобетонные безнапорные раструбные трубы.

Quelles informations peuvent y être trouvées?

• La norme s'applique aux tuyaux ronds en béton lourd, conçus pour une installation souterraine. Et pas seulement en forme de cloche, mais faltsevy.

Любопытно: в документе можно найти рекомендации по области применения труб. Согласно ГОСT, они используются для самотечной транспортировки «бытовых жидкостей и атмосферных стоков, а также подземных вод и производственных жидкостей, неагрессивных к бетону и резиновым уплотнителям«. Проще говоря, для канализации - ливневой и бытовой.

• Standard не распространяется на пропускные трубы, предназначенные для укладки под насыпи железных и автомобильных дорог. Логично: там требования к кольцевой жесткости изделий значительно выше.

Железобетонные безнапорные трубы по ГОСTу 6482-88 делятся на несколько категорий.

Toutes les conduites produites selon la norme sont divisées en trois groupes en fonction de leur capacité portante.

Marquage

Comment les tuyaux sont-ils étiquetés?

Le marquage complet consiste en deux groupes alphanumériques séparés par un trait d'union.

Dans le premier groupe sont indiqués:

• Tип трубы (T, TБ и так далее).
• Passage nominal (paramètre correspondant approximativement au diamètre intérieur).
• Longueur utile.

Important: Les dimensions sont en décimètres.

Le deuxième groupe ne contient que le groupe par capacité portante.

Ainsi, le produit avec le type de marquage T60.50-3 est un tuyau à emboîtement avec joint bout à bout pour scellant avec passage conditionnel de 600 mm et une longueur de 6 mètres, pouvant être installé dans le sol jusqu'à une profondeur de 6 mètres.

Dimensions

Ils dépendent du type de tuyaux.

Разброс массы изделий - от 520 кг (TС400.25) до 12,5 тонн (TP200.45). Понятно, что об укладке труб своими руками речь не идет: монтажные работы выполняются только с применением тяжелой техники.

Quoi d'autre est réglementé par la norme?

• Consommation de matériaux. La consommation de matériaux varie de 0,38 m3 de béton et 20 kg d'acier à 4,7 m3 / 552,4 kg.

Il est curieux que les produits de différents groupes de résistance ne diffèrent les uns des autres que par la densité des armatures: par exemple, DFP160.50-1 nécessite 4 mètres cubes de béton et 246 kg d’armatures en acier pour la production, et DFP160.50-3 avec le même volume de béton est renforcé avec 490 kg d’acier. .

• Qualité du béton. Pour la fabrication de tuyaux, la résistance du béton n’est pas inférieure à M350.
• Tolérances maximales en longueur et en diamètre.
• Méthodes de formation de la cage de renforcement. En particulier, il est stipulé que l'armature en spirale et longitudinale doit être bouillie au moins aussi souvent qu'à chaque point d'intersection sur deux avec la disposition en quinconce des points de soudure.

Fabrication

Quelle est la production de tuyaux en béton armé sans pression?

1. Le formulaire est en préparation. Il est nettoyé, lubrifié et collecté après le retrait du produit précédemment formé.

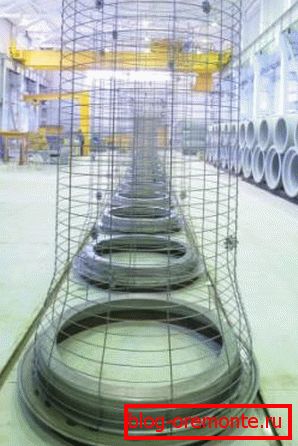

2. Une cage de renforcement soudée est insérée dans le moule, après quoi le fond est installé et fixé.
3. La forme avec le cadre rigidement fixé est montée sur une centrifugeuse. Avec une rotation continue, du béton y est introduit, qui remplit uniformément toutes les cavités.

1. Une fois le formulaire rempli, il est vieilli dans une chambre à vapeur jusqu'à ce que le béton atteigne 70% de la résistance nominale.
2. Ensuite, le formulaire est désassemblé et le produit fini entre dans l'entrepôt.

Tрубы малых диаметров (как правило, 400 и 500 мм) могут производиться и без центробежной центрифуги. Заготовка формируется с вибрационным уплотнением бетона; затем она опять-таки набирает прочность в процессе пропарки.

Application

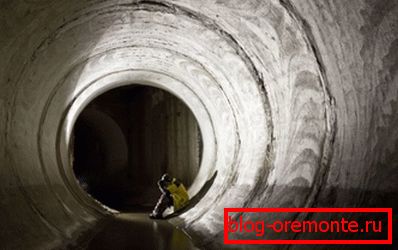

En bref, nous avons déjà mentionné le principal domaine d’application des conduites en béton: l’un d’eux est la construction d’un système d’égout pluvial, ménager et industriel. Le diamètre plein offre un matériau à haut rendement et résistant à la corrosion - durabilité et résistance mécanique élevée permettant aux tuyaux de résister à la pression au sol.

Précisez: le béton est résistant à la corrosion n'est pas si absolument. Le contact prolongé avec l'eau est toujours destructeur: lorsqu'elle est filtrée à travers les pores, l'eau chasse progressivement la chaux (composés de calcium qui donnent la force du matériau). Lorsque la destruction atteint l'armature en acier, le processus de corrosion, pour des raisons évidentes, est fortement accéléré.

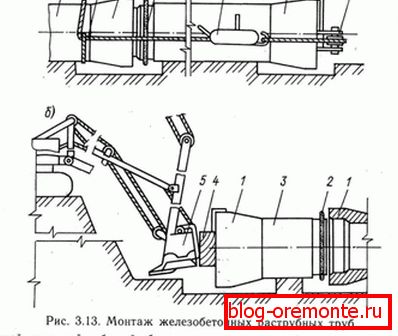

Comment les tuyaux en béton armé sans pression sont-ils installés?

Comme déjà mentionné, le manuel d'installation implique l'utilisation de machines lourdes.

1. Le fond de la tranchée précédemment ouverte est nivelé au maximum.
2. Formé compacté pilonner ou arroser la litière de sable Plateau en béton armé moins fréquemment posé.
3. Les tuyaux sont abaissés dans la tranchée et centrés. Les produits évasés sont réglés avec une distance strictement spécifiée entre l'extrémité du tuyau et la surface d'arrêt du manchon

Important: si les tuyaux sont installés dans un bac ou sur une fondation solide, un coussin de mortier ciment-sable dans un rapport de 1: 3 est formé sous eux.

1. Раструбы изделий T, TP, ФTP уплотняются герметизирующими мастиками или битумизированной пенькой. Для герметизации соединений изделий прочих типов служат штатные резиновые уплотнительные кольца.

Cas particulier: il est recommandé de fermer les joints de tuyaux de 1000 mm de diamètre avec un coin en chanvre, puis de les sceller avec un mortier de ciment et de sable dans un rapport 1: 1.

1. Une fois scellées, les douilles sont scellées avec un mortier de ciment et de sable.

Comment et quoi couper les tuyaux dans les rares cas où cela est nécessaire?

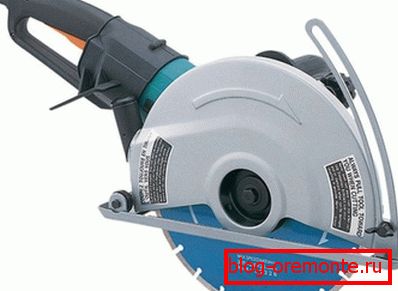

La solution optimale consiste à couper du béton armé avec des cercles de diamant. Ils prennent parfaitement à la fois le béton lui-même et la cage d'armature; le diamant a un bord de coupe plus net que la coupe abrasive normale. De même, le forage au diamant de trous dans le béton (avec une perceuse ou une couronne) laisse des trous parfaitement ronds sans aucun signe de copeaux.

Alternative

Les concurrents ont-ils des tuyaux en béton armé solides, mais plutôt chers et très, très lourds?

Bien sur. De plus en plus, à la place d’eux, lors de l’installation de réseaux d’égouts locaux et collectifs, de branchements de puits et de collecteurs, on utilise des tuyaux ondulés en plastique - en polyéthylène et en polypropylène.

Ces produits ne constituent pas seulement du béton armé, ils le contournent de manière notable.

• Le matériau n'est absolument pas sujet à la corrosion et à l'usure. La durée de vie garantie est de 50 ans. la quantité d'eau en plastique que serviront les eaux usées ne sera pas connue, elle a été produite trop récemment
• Poids moins parfois. Avec un diamètre allant jusqu'à 600 mm, l'installation est souvent effectuée manuellement.

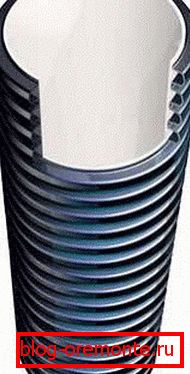

• Le froncement procure une rigidité annulaire, qui n'est pas simplement inférieure au béton armé - encore une fois, la dépassant encore. Il suffit de dire que pour les eaux usées en plastique, la profondeur maximale est de 15 mètres. En même temps, la surface interne lisse (fournie par la structure à deux couches du tuyau) ne permettra pas l’accumulation de dépôts.

Juste pour que le lecteur ne décide pas que nous essayons de discréditer le contenu dont nous discutons dans cet article, nous citerons quelques inconvénients du plastique sur le fond du béton armé.

• Le diamètre extérieur maximal des tuyaux en plastique ondulé n’est que de 1 200 millimètres.
• Цена заметно выше, чем у железобетона. Tак, погонный метр трубы Корсис диаметром 1200 мм стоит около 14,5 тысяч рублей; погонный метр идентичной ей по эффективной пропускной способности железобетонной трубы обойдется всего в 5 тысяч.

Conclusion

Надеемся, что предложенная вниманию читателя информация окажется полезной (см.также статью «Полиуретановые эмали для бетона и иные виды материалов для окрашивания полов»).

Comme d'habitude, la vidéo de cet article contient des informations supplémentaires sur le sujet en discussion. Succès dans la construction!
