Conduites en béton - types de produits: pression, écoulement

Le béton est un matériau créé artificiellement par la nature. Ses principaux composants sont le ciment, l'eau et divers additifs (sable, pierre concassée et charges). Vous pouvez y créer divers éléments et pièces pouvant être utilisés pendant une longue période, y compris à plusieurs reprises, par exemple: des tuyaux en béton usés.

Types principaux

Dans notre article, nous allons nous concentrer sur de telles structures. On les trouve souvent dans différentes parties du pays où ils effectuent leur dur service.

Astuce: si vous avez besoin de tuyaux en béton armé, vous devez ajouter un renfort au béton ordinaire lors du processus de vibropression.

L’industrie propose deux types de produits de ce type: la non-pression et la pression.

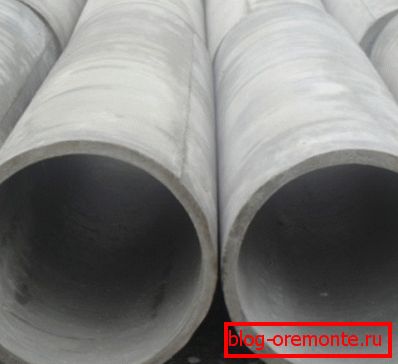

Impuissant

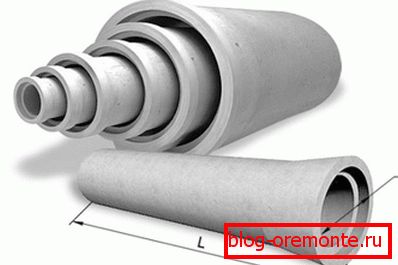

Pour les liquides transportés par dérive, les tuyaux sans pression sont en forme de cloche ou de type faltsevy. Ces produits sont fabriqués à partir de marques lourdes de béton et peuvent être traversés par des drains souterrains et atmosphériques. En outre, ce matériau est utilisé pour la fabrication de produits sous les routes et les voies de chemin de fer, ce qui permet d’éliminer les eaux de fonte.

Pour leur fabrication en utilisant du béton de centrifugation ou de vibropression de classe B25 Ils ont une très haute qualité et durabilité.

Si nous parlons de leur conception, nous pouvons distinguer les principaux types suivants:

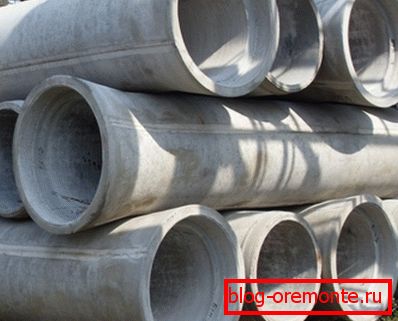

Tête de pression

Dans de tels tuyaux, le fluide est transporté sous une certaine pression. Le plus souvent, ils sont utilisés dans les réseaux d'approvisionnement en eau, ainsi que dans les égouts. Il est à noter que de tels tuyaux en béton sont de moins en moins utilisés dans la construction.

Les experts préfèrent désormais utiliser d'autres options:

• polymérique;
• acier avec doublure en polymère;
• fonte de fer.

Cependant, il existe également des réseaux de pression d'eau du type principal, à l'aide desquels de l'eau est fournie à des villes entières, voire à de vastes territoires (districts, oblasts).

Conseil: dans de tels cas, il est préférable d’utiliser des conduites en acier (équipées d’un revêtement de type ciment-sable) ou en béton armé.

Cependant, leur diamètre peut être:

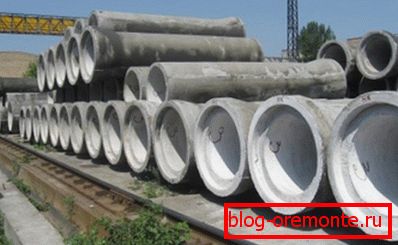

• 500-1100 mm, ce qui est considéré comme petit;
• jusqu'à 5500 mm, considéré comme grand.

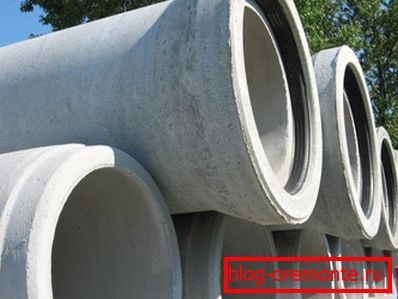

Отметим напорные трубы серии BTН – цилиндрического типа, оснащенные раструбом и прорезиненным кольцом. Значение внутреннего диаметра колеблется в пределах 100-500 мм, длина (в мм):

• 1000;
• 2000.

Béton armé

Méthode de fabrication

Ce type de tuyau est obtenu en armant du béton avec armature, ce qui peut être un processus stressant ou non stressé:

• le premier type implique la compression du béton, après quoi un renfort spécial sous la forme d'un fil est placé sur lui;
• la seconde consiste à «envelopper» la base avec un cadre constitué d'un élément de renforcement.

La prochaine étape dans la production de béton armé est la formation du produit, qui est réalisée sur:

• vibroprokatnom stanane;
• sous forme mobile;
• des cassettes;
• matrices.

Ensuite, il faut gagner en dureté. Ce processus est effectué dans des conditions normales (s'il n'y a pas d'exigences particulières concernant la résistance du produit) ou au moyen d'un autoclave (si le produit doit obtenir une résistance élevée).

Les tuyaux en béton armé peuvent être sous pression ou non.

La section des matériaux à utiliser dans les systèmes à basse pression peut être:

• rond - noté "T";
• ovoïde - "TO";
• elliptique - "TE".

Le premier groupe est divisé en sous-groupes suivants:

• Le mastic est utilisé pour sceller les joints, diamètre interne de 400 à 1600 mm, longueur - 5000 mm (T)
• en forme de cloche avec une semelle - diamètre interne de 1000 à 2400 mm, longueur - 3000, 4500, 5000 (mm);
• avec une surface interne en escalier de la douille (TS). Pour l’étanchéité, ils utilisent un anneau en caoutchouc. Le diamètre interne est de 400 à 1600 mm, la longueur des produits est de 2500, 3500 et 5000 (mm);
• marche avec semelle (TSP), diamètre interne de 400 à 1600 mm, longueur des structures - 2500, 3500 et 5000 (mm);
• avec un collet sur la surface de contact (TB), un anneau en caoutchouc est utilisé pour les joints, le diamètre intérieur est compris entre 400 et 1600 mm, la seule option de longueur est de 5000 mm
• avec un col et une semelle (TBP), diamètre interne de 1000 à 2400 mm, options de longueurs 3000, 4500 et 5000 mm;
• type plié (DFT), équipé d’une semelle, des joints sont utilisés pour sceller les joints, diamètre interne de 1000 à 2400 mm, longueurs de 3000, 4500 et 5000 mm.

Types de produits

Il existe trois types de tuyaux à écoulement libre, qui ne diffèrent que par la profondeur de remplissage en terre, en (m): 2, 4, 6. Pour augmenter la capacité portante, le renforcement est utilisé, les dimensions ne changent pas.

Parmi les tuyaux sous pression de section circulaire, on peut distinguer:

• en forme de cloche, pour l’étanchéité, des bagues en caoutchouc sont utilisées, le diamètre intérieur est compris entre 300 et 2400 mm, les variantes de longueur - 2500, 3500, 5000 et 5900 mm;
• TNP - TN avec un noyau polymère. Le diamètre interne est de 400 à 1200 mm, la première option est de 5000 mm;
• TNS - TN avec noyau en acier. Diamètre interne de 2500 à 6000 mm, options de longueur: 5000 et 10000 mm.

De plus, l’industrie produit des tuyaux:

• basse pression (pas plus de 10 atm.);
• pression moyenne (pas plus de 15 atm.);
• haute pression (jusqu'à 20 atm.).

Les avantages

Si nous comparons des produits en béton armé avec des tuyaux ordinaires, ils présentent avant tout un certain nombre d'avantages indiscutables:

1. Prix ​​bas, ce qui s'explique par un procédé de fabrication peu coûteux et n'est pas cher. Par conséquent, les usines dégagent une faible marge sur leurs produits afin que le plus grand nombre de consommateurs possible puisse acheter des structures en béton armé de qualité décente à un coût acceptable.
2. La fiabilité et la durabilité ont déjà fait leurs preuves au cours de leur exploitation, lorsque les produits étaient capables de supporter des charges lourdes.. Si les règles de fabrication et les instructions d'installation ne sont pas violées, la conception sera utilisée sur le site pendant plus d'un demi-siècle.
3. La polyvalence des tuyaux en béton armé ne fait également aucun doute.. Ils peuvent être utilisés pour effectuer divers travaux associés à la réparation ou à la construction, poser des conduites à différentes profondeurs.
4. Résistance aux dommages des produits due à la combinaison de béton et d'armature en acier, ce qui leur permet de ne pas se déformer, de résister à la corrosion et aux fluctuations de température. Le transport des produits n'est pas difficile.
5. La facilité d'installation est assurée par des bagues d'étanchéité, ce qui réduit considérablement les coûts de main-d'œuvre et vous permet de ne plus utiliser d'autres matériaux lors de l'assemblage des joints.

Inconvénients

Mais le principal inconvénient peut être appelé une grande masse, de sorte qu'ils ne les installent pas de leurs propres mains. Ils requièrent un équipement spécial pour le style, associé à des coûts de transport élevés.

Bon à savoir

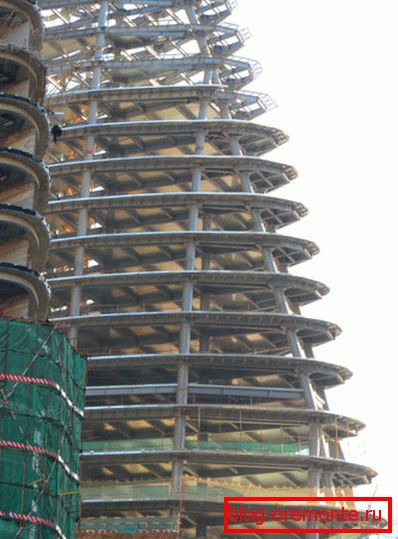

En conclusion, j'aimerais parler d'une nouvelle technologie qui a été développée en 1932 en URSS. Nous parlons de la construction de bâtiments à ossature utilisant trubobetona. Il permet de réduire de 2 fois le coût et la vitesse de construction d'objets.

Le professeur Gvozdev fut le pionnier de cette méthode. Cependant, la technologie n’est pas allée plus loin que nos conversations et de nombreux pays utilisent maintenant ses fruits pour construire avec succès des immeubles de grande hauteur avec des dépenses minimales.

Conclusion

Ce matériau était dédié aux tuyaux en béton et en béton armé. Vous avez appris comment ils sont produits, leurs caractéristiques, leur étiquetage et leur utilisation. Par exemple, ces tuyaux en béton de grand diamètre sont souvent utilisés pour fournir de l’eau aux grandes villes.

Le coût des produits leur permet de concurrencer dans certains cas le métal ou le plastique. La vidéo de cet article vous aidera à trouver des informations supplémentaires sur ce sujet.
