Couche de protection en béton: le choix de l'épaisseur, la

Lors de l'exécution de travaux en béton armé, il est nécessaire de faire attention à un paramètre aussi important que la couche de protection de la cage d'armature, car de nombreuses caractéristiques du matériau en dépendent. Une couche protectrice de béton est sélectionnée conformément au SNiP 2.03.01-84.

Ensuite, nous examinons en détail ce qu'est une couche protectrice d'armature dans le béton, à quoi elle sert et comment elle devrait l'être dans différentes situations.

Informations générales

Ainsi, une couche de mortier de la surface à la structure métallique est appelée couche protectrice de renforcement dans le béton.

Son importance est due au fait qu’il remplit plusieurs fonctions à la fois:

• Fournit l'ancrage (fixation) armature en béton;
• Fournit un travail commun de béton avec du fer;
• Protège le métal de l'exposition environnementaletels que la chaleur, une humidité élevée, divers agents agressifs, etc.
• Augmente la résistance au feu et la sécurité au feu des structures en béton arméPar conséquent, il est nécessaire de respecter ces conditions par la réglementation anti-incendie.

Il s'ensuit qu'il est impossible d'assurer la résistance et la fiabilité du béton armé sans l'épaisseur de protection optimale.

Qu'est ce qui détermine la couche protectrice

Si la protection est trop mince, alors, comme il est facile à deviner, le métal commence à se détériorer rapidement, ce qui entraîne la destruction progressive de la structure entière. Si, au contraire, cette couche est trop épaisse, le coût de construction augmentera considérablement. Par conséquent, il est très important de déterminer la valeur optimale.

Ce paramètre peut dépendre des facteurs suivants:

• Rôles de renforcement dans la conception - il peut être transversal ou longitudinal, constructif ou fonctionnel.
• Charges sur le ferraillage - la conception peut être non stressée ou stressante.
• Type de construction - cela peut être une fondation, une poutre, une dalle, un support.
• Les dimensions de la conception de la section transversale.
• Conditions d'utilisation du produit - en plein air, à l'intérieur, dans des conditions d'humidité élevée ou en contact avec le sol.

Sélection d'épaisseur

L'épaisseur de la couche protectrice de béton selon SNiP №2.03.01-84. régi par certaines règles. Avec leur aide, vous pouvez déterminer avec précision la valeur de protection souhaitée dans un cas particulier.

Ensuite, considérons les situations les plus courantes.

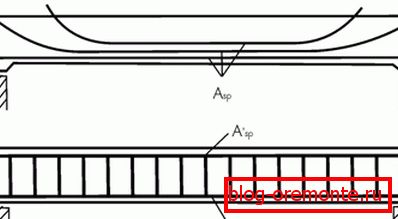

Renfort longitudinal non sollicité

Si un renforcement longitudinal non contraint est utilisé dans le béton armé, la couche minimale doit être au moins égale au diamètre de la tige.

De plus, il y a les règles suivantes:

• Si l'épaisseur de la dalle est inférieure à 10 cm, la couche doit être de 1 cm.
• Dans les poutres d'une hauteur de 25 cm et plus - 2 cm.
• Avec une épaisseur de béton armé supérieure à 10 cm - 15 mm.
• À la construction des bases - 3 cm.

Armature tendue longitudinale

Dans les structures en béton armé avec armature de précontrainte longitudinale dans le domaine du transfert de charge au béton, l'épaisseur de la formation ne doit pas être inférieure à 2d, c'est-à-dire au moins deux diamètres de tiges d'acier ou de câbles de renforcement A-IV, At-IV. Pour les tiges At-V, AV, At-VI, A-VI, cet indicateur doit être au moins 3d.

Faites attention! Le diamètre minimal admissible du câble de renforcement est de 20 mm et le diamètre de la tige est de 40 mm.

Lors de la mise en tension du ferraillage longitudinal sur le béton et de son emplacement dans les canaux, la distance entre la surface et le canal doit être au moins égale à la moitié du diamètre du canal et à au moins 2 cm.

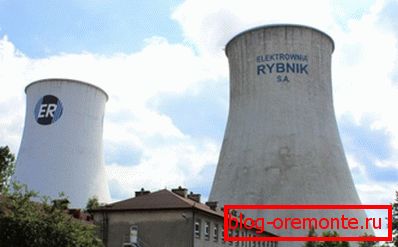

Dans des bâtiments industriels

La couche protectrice dans les bâtiments industriels devrait avoir l'épaisseur suivante:

• Dans les murs, plaques plates et nervurées, panneaux muraux - pas moins de 2 cm;
• Dans les poutres, les fermes et les colonnes - pas moins de 25 mm;

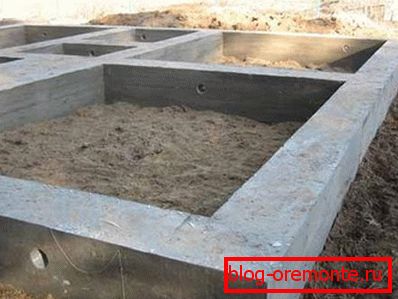

• Couche protectrice de béton dans les fondations et les poutres de fondation - au moins 3 cm;
• Lors de la construction de structures souterraines - au moins 2 cm.

Pour protéger les extrémités des barres d’armature, il est recommandé d’utiliser une couche d’épaisseur minimale:

• 10 mm pour les structures jusqu'à 9 mètres de long;
• 15 mm pour les structures jusqu'à 12 mètres de long;
• 20 mm pour les structures de plus de 12 mètres de long.

Pour les colliers et les cadres à tiges transversales, il est nécessaire de prendre en compte la hauteur de la section:

• Si la hauteur est inférieure à 25 cm - l’épaisseur de la couche doit être de 1 cm,
• Plus de 25 cm –15 mm.

Dans des conditions environnementales négatives

Dans certains cas particuliers, l'épaisseur peut différer des valeurs ci-dessus:

• S'il y a une préparation de fondation en béton - pas moins de 40 mm;
• Si la conception est constamment en contact avec le sol - 76 mm;
• Si la structure est en contact avec le sol par mauvais temps, lors de l’utilisation de raccords D18-D40 - 52 mm, pour les raccords D10-D18 - d’au moins 25 mm;
• Si la structure est située à l'air libre - de 30 mm et plus;
• Dans les pièces très humides - à partir de 25 mm.

Réparation de la couche de protection

Même si l'épaisseur du réservoir a été choisie correctement, il peut éventuellement devenir inutilisable avec le temps. Dans un tel cas, la restauration de la couche protectrice de béton contribuera à sauver la totalité de la structure.

La réparation peut être de deux types:

• Sceller les puces, coquilles, etc.
• Remplacement complet de la surface avec vos propres mains.

Si, dans le premier cas, la réparation ne pose pas de problème - il suffit de nettoyer la zone endommagée du béton, de l'apprêter et d'imposer un "patch", dans le second cas, il est nécessaire de respecter une certaine technologie.

Le remplacement complet du réservoir peut être nécessaire dans les cas suivants:

• Les propriétés matérielles sont réduites.
• Le métal est corrodé;
• La couche protectrice de la couche exfolie.

Dans de telles situations, l'ancienne couche doit être complètement supprimée.

Les instructions pour la mise en œuvre de ce travail sont les suivantes:

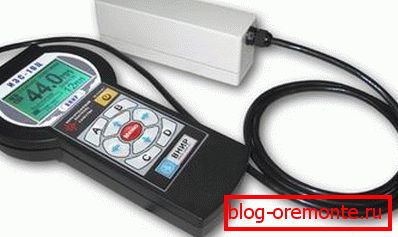

• Tout d'abord, il est souhaitable de déterminer l'épaisseur du réservoir. Pour ce faire, vous pouvez utiliser une couche spéciale de béton de protection.
• Ensuite, l’ancienne couche est soigneusement retirée avant le renfort.
• Si nécessaire, le métal est nettoyé de la corrosion.
• Ensuite, la surface est nettoyée de la poussière et d'autres contaminants.

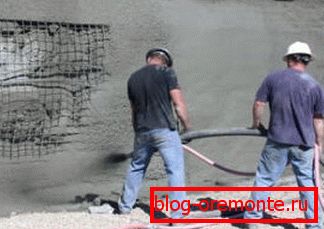

• Après cela, la solution est appliquée par la méthode du béton projeté. Dans ce cas, il est alimenté sous pression d'air comprimé. Cela permet aux particules de ciment d'interagir étroitement avec la surface de la structure et de remplir toutes les cavités, pores, fissures, etc. existants.

L'épaisseur de la solution dans ce cas doit être d'au moins 30 millimètres.

Je dois dire que dans certains cas, l’ancienne couche n’est pas supprimée, mais augmentée. Cette procédure a du sens dans les cas où la surface est fortement endommagée et la pose de correctifs est peu pratique.

Si la surface endommagée est petite, la surface horizontale peut être «agrandie» à l'aide de la méthode de chape habituelle. Pour construire de petites sections verticales, la solution est appliquée sur le principe du plâtrage de surfaces en béton.

Astuce! Dans certains cas, il est nécessaire d'effectuer un traitement mécanique du béton armé. Dans ce cas, utilisez un outil avec des buses en diamant. Une méthode efficace consiste notamment à percer des trous dans le béton au diamant, ce qui est utilisé lors de communications, ainsi qu'à couper du béton armé avec des cercles de diamant, ce qui peut être nécessaire dans différentes situations.

Conclusion

La couche protectrice de béton pour l'armature joue un rôle important dans le béton armé. La durabilité de toute la structure en dépend. Par conséquent, lors de l'exécution de travaux de béton, il est nécessaire de choisir son épaisseur correctement, conformément aux normes existantes données ci-dessus. De la vidéo dans cet article, vous pouvez obtenir plus d’informations sur ce sujet.
