Couronne de diamant sur béton: propriétés, caractéristiques,

Le forage au diamant de trous dans le béton est l’une des technologies les plus efficaces pour la coupe de matériaux de construction très durs et renforcés, ce qui permet d’obtenir avec la plus grande précision des trous du diamètre requis. Nous vous dirons quelles sont les couronnes diamantées en béton armé et à quoi elles servent.

Trous de coupe de diamant

Informations générales

La technologie de la taille du diamant est apparue relativement récemment - à la fin du siècle dernier. Cependant, la large diffusion du béton armé en tant que matériau structurel principal, la popularité de la construction monolithique et les exigences de qualité croissantes imposées au travail exécuté ont conduit à ce que cette découpe soit récemment devenue le principal moyen de construire des murs renforcés et d'autres éléments structurels.

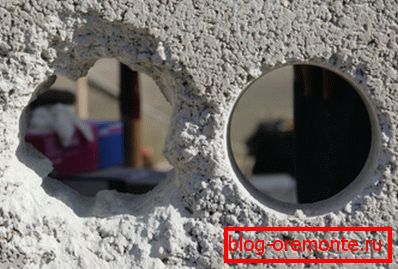

La principale différence entre le forage au diamant et le forage traditionnel est qu’au cours du travail, les vibrations et les chocs ne sont pas utilisés. En conséquence, les trous sont obtenus de la manière la plus nette et lisse possible, sans copeaux ni fissures.

De plus, la charge sonore est considérablement réduite, ce qui constitue un inconvénient majeur de l'utilisation de perforatrices et de déchiqueteuses. L'opérateur peut être installé en toute sécurité à proximité de l'installation sans bouchons d'oreilles ni écouteurs, et les travailleurs environnants ne tolèrent pas les inconvénients du bruit.

Le principe de fonctionnement diffère également: il ne fait pas référence au forage à la tarière classique ni à la perforation, mais plutôt à un processus similaire à la découpe à la scie circulaire. Il faut faire attention au fait que lorsque le matériau passe par la vis, l'outil doit détruire et éliminer le béton de tout le volume du trou, ce qui augmente considérablement la consommation d'énergie, l'effet thermique du frottement et l'usure des équipements.

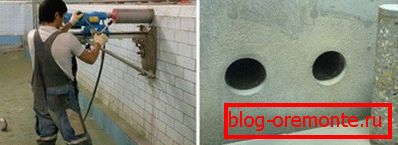

  Faites attention! Lors du forage au diamant, seule une petite quantité de matériau est détruite le long du trou et ensuite, avec la couronne, un cylindre plein est retiré de la pierre. Cela réduit considérablement la charge sur l'outil, la consommation d'énergie et l'effet thermique du frottement.

Le principal outil de travail pour percer des trous dans le béton armé est une couronne, qui est un segment de tuyau cylindrique en acier à outils, à l'extrémité duquel sont soudés des segments de coupe spéciaux revêtus de diamant. Il existe également des modèles avec une pointe de diamant solide.

À l'extrémité opposée du tube se trouve une tige avec un élément de connexion pour la fixation à la tige rotative de l'outil. La gamme de ces couronnes est très diversifiée en raison des nombreuses modifications, longueurs et diamètres, ainsi que des types d'équipement différents de la face d'extrémité avec des segments de coupe pour divers matériaux.

Le choix du type de couronne le plus approprié est une tâche importante, qui déterminera la performance et la qualité du travail, ainsi que l'usure des outils. Étant donné que le prix d'un tel outil peut être assez élevé, le facteur d'usure a une incidence directe sur le coût du travail.

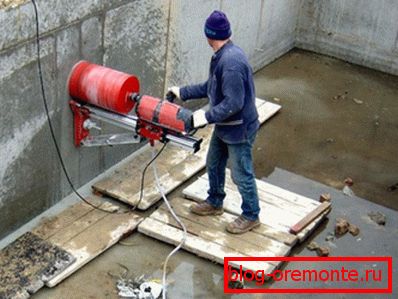

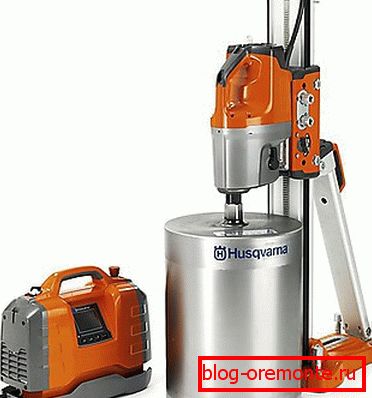

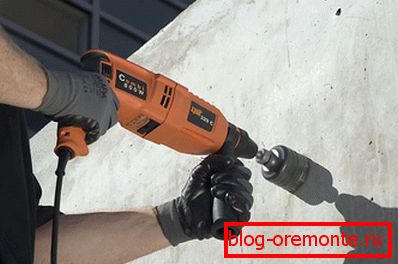

Les tubes de coupe peuvent être montés sur un outil à main, et la perceuse électrique devrait avoir un mode de fonctionnement sans vibrations ni coups, et ils sont également utilisés avec des installations spéciales pour la coupe de trous, à la fois mobiles et fixes. En règle générale, le travail sur les installations est effectué par des opérateurs qualifiés, car les équipements sont coûteux et nécessitent le respect d'une certaine technique lors de leur utilisation.

Lors de l'utilisation d'installations, il est important de préparer correctement le processus. L’instruction exige que l’outil soit fixé avec des chevilles, des boulons ou d’autres éléments de fixation afin d’éviter les risques de coincement, de battements horizontaux et d’autres phénomènes indésirables en cours d’utilisation. Cela améliore également grandement la précision de coupe.

Types et couronnes

Les couronnes diamantées pour béton sont présentées dans une large gamme de modèles. L'un des principaux paramètres distinctifs est le diamètre du trou que l'outil est capable de fournir.

Ainsi, il existe diverses variétés de petites et de petites tailles, de 4 à 12 mm, qui sont utilisées pour découper des trous pour les fils électriques et les communications.

Vous pouvez également trouver des couronnes de taille moyenne - 35 - 82 mm, qui sont utilisées le plus souvent pour la réparation d'appartements et la pose de chemins de câbles, de tuyaux, l'installation de bouches d'aération, etc. Ils sont également souvent utilisés pour percer des trous et installer des plaques encastrées d’un diamètre de 68 mm ou 82 mm.

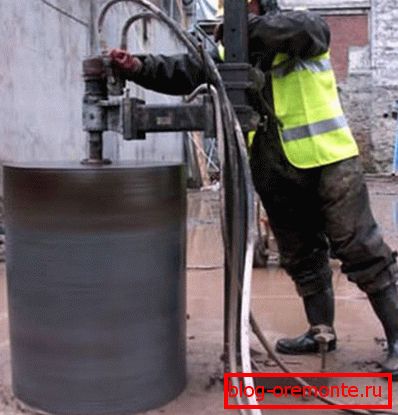

Les modèles de grandes dimensions (diamètre 150-400 mm) sont utilisés pour les travaux de pose, les conduites, l'installation d'équipements industriels, etc. L’outil de dimensions particulièrement grandes peut atteindre 400 à 1 200 mm de diamètre, car il utilise des installations à haute puissance.

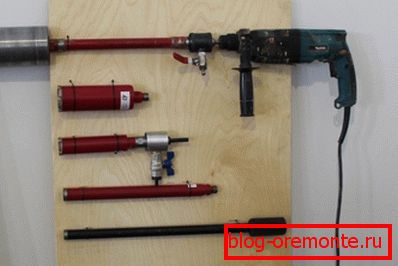

En plus du diamètre, une caractéristique importante est la longueur du tube, car la profondeur de forage en dépend. Les longueurs peuvent être très différentes, mais utilisez le plus souvent un outil d'une longueur de 400 à 450 mm. Pour le passage de trous borgnes ou lors de travaux avec des cloisons minces, on utilise souvent des couronnes de 300 mm de long

Les modèles dont la longueur dépasse 500 mm sont principalement utilisés pour la pose de tuyaux et la découpe de structures à parois épaisses - fondations, blocs de béton armé, supports, structures hydrauliques, etc. Pour travailler avec de telles longueurs, vous avez également besoin d'un équipement spécial et d'opérateurs professionnels compétents.

L’indicateur suivant, selon lequel les pointes de coupe diffèrent, est le type d’outillage. Il existe deux groupes principaux - pour le forage à l'eau et à sec. Ils diffèrent non seulement par les propriétés du matériau, mais aussi par certaines différences structurelles: l'outil de découpe à sec est doté d'orifices spéciaux pour le refroidissement, tandis que pour la découpe par voie humide, le refroidissement s'effectue à l'aide de l'eau fournie à la zone de forage.

Enfin, les modèles individuels, quels que soient leur taille et leur type, peuvent avoir différents types d'ancrage de queue. Ils existent en différentes tailles et en différentes manières de fixation. Toutefois, si une couronne spécifique ne convient pas à votre instrument, vous pouvez utiliser un adaptateur spécial.

Alors, mettons en évidence les principaux paramètres et les différences:

• Diamètre. Il existe un outil de 4 à 1200 mm de diamètre, le plus souvent utilisé des tubes de taille moyenne - de 35 à 120 mm. La présence d'échantillons de différentes tailles vous permet de choisir avec précision un outil pour une tâche spécifique, même s'il n'est pas standard.
• Longueur. En règle générale, pour le passage d'un mur ou d'un chevauchement entre planchers, une longueur moyenne est comprise entre 400 et 450 mm, cependant, pour des tâches plus sérieuses, des spécimens beaucoup plus longs peuvent être trouvés. Les modèles d’une longueur inférieure ou égale à 300 mm sont utilisés pour découper des niches et des trous non traversants pour les douilles;
• Type d'équipement. Il existe différents types de segments et d’arêtes de coupe - souples et durs, fréquents et rares, ainsi que solides. Ils permettent de sélectionner des buses pour différents matériaux et types de forage: pour les passes sèches ou humides, pour le béton avec des agrégats denses, pour les matériaux avec un degré de renforcement élevé ou faible, pour des roches avec différentes abrasions et résistances;
• Type de montage. Différents fabricants d’appareils électriques pour le forage du béton utilisent différents types de couronnes de fixation sur l’arbre, de sorte que les buses elles-mêmes sont livrées avec différentes fixations.

Faites attention! Les modèles avec des segments coupants au lieu d'arêtes sont considérés comme plus rentables, car ils peuvent être restaurés après une usure critique en soudant de nouveaux segments.

Avantages et portée

La technologie de forage de trous avec des couronnes diamantées présente de nombreux avantages:

• Capacité à travailler avec du béton armé, qui n'est pas disponible pour les tarières et les perforateurs
• Haute qualité des trous;
• Faible niveau de bruit pendant le fonctionnement;
• Haute performance et une petite quantité de laitier et de déchets par rapport aux autres méthodes;
• Grand choix de diamètres et de longueurs de travail, ce qui vous permet de sélectionner avec précision la taille de l'outil;
• L'absence de charge de choc et de vibration sur la structure, ce qui rend le travail sécuritaire, même dans des conditions d'urgence;
• La capacité de travailler avec des diamètres assez grands sans l'utilisation d'équipement spécial et d'équipement lourd;
• Consommation d'énergie relativement faible.

Cette méthode de forage est largement utilisée:

• pour la pose de fils, de canaux de câbles et de tuyaux;
• pour monter des bouches d'aération;

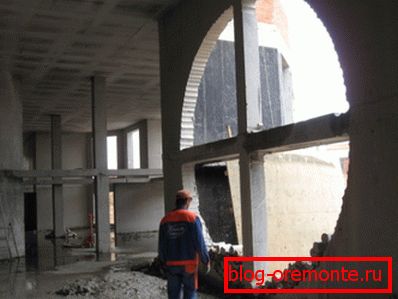

• pour couper des ouvertures curvilignes dans les murs;
• pour les travaux de démantèlement;
• pour le passage de chevauchements, les réparations, l'installation d'ancrages et de structures métalliques;
• et aussi pour prendre des cœurs de test lors de recherches et de contrôles de qualité des matériaux.

  Faites attention! Pour résoudre des problèmes graves et franchir de grandes ouvertures, des murs de béton épais, des structures à fort renfort et des agrégats de roche dure, il est préférable d’inviter des spécialistes pour qui la coupe du béton armé avec des cercles de diamant et son forage sont la profession principale.

Conclusion

Для наиболее качественного, аккуратного и точного бурения отверстий в железобетонных и каменных конструкциях используют метод сверления алмазными коронками. Видео в этой статье позволит увидеть этот инструмент в работе и убедиться в его эффективности (см.также статью «Изготовление бетонных лестниц: порядок работы»).
