Couvercle pour anneau en béton: matériaux et versions
Comment couvrir un puits d'anneaux en béton armé? Nous devons nous familiariser avec plusieurs solutions faites de matériaux différents et avec la documentation réglementaire régissant la production de certains de ces produits.
Objectifs
Ils diffèrent selon la fonctionnalité du puits:
- Un puits typique a de hauts murs qui empêchent la pénétration de terre et de débris lourds. Le couvercle protège uniquement l'eau de la pénétration de ce qui est transporté par le vent (tout d'abord par la chute des feuilles).
- En revanche, les égouts, les puits et les fosses septiques en béton sont généralement alignés au ras du sol, voire légèrement plus bas.
Conséquence pratique: dans ce cas, la principale exigence pour le couvercle est la résistance. Ça va continuer ou même rouler.
Matériaux et dessins
Итак, из чего может быть сделана крышка на бетонное кольцо? Давайте разберем применяющиеся для промышленного производства материалы и решения, которые могут быть реализованы своими руками (см.также статью «Выравнивание бетонного пола с помощью разных способов»).
| Matériel | Caractéristiques principales |
| Promenade | Un bouclier retiré des planches et traité avec un antiseptique est la solution la plus simple et la moins chère. Cependant, pas trop durable, et l'esthétique dans ce cas boiteux sur les deux jambes. |
| Acier | Construction soudée, peinte pour se protéger contre la corrosion, beaucoup plus solide et qui a l'air très présentable. La durée de vie sera d’au moins deux décennies. Prix - de 3 à 4 mille roubles. |
| En plastique | Les capuchons en plastique des anneaux de béton sont vendus à peu près au même montant. Faible poids et résistance absolue à l'humidité - les avantages incontestables du matériau. Les inconvénients peuvent être écrits à moins d'une résistance mécanique limitée. |
| Béton armé | La couverture en béton armé n’a pas d’alternative en ce qui concerne l’alimentation en eau, l’égout ou la fosse septique. Il est capable de supporter une charge de plusieurs centaines de kilogrammes. La durée de vie sera d’au moins un demi-siècle. |
Nous nous attarderons sur deux décisions de la liste plus en détail.
En plastique
Prenons un exemple très spécifique: la couverture Egida produite à Saint-Pétersbourg. Le site Web du fabricant vous permet de vous familiariser avec le produit de manière très détaillée.
Commençons par la description proposée par le fabricant.
- Le prix de détail est 3300 roubles à Saint-Pétersbourg et 4200 - avec la livraison à 50 grandes villes de la Russie

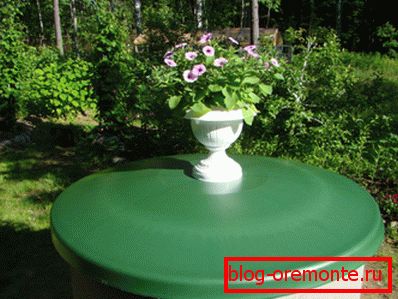

- La forme hémisphérique ne permettra pas à la neige de se rassembler. Cependant, au centre du produit, il y a une petite plate-forme plate, conçue pour installer des éléments décoratifs ou des endroits dans le puits des tuyaux.

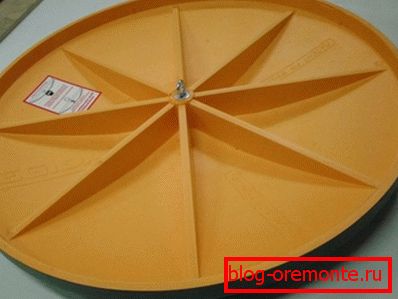

- En raison des raidisseurs radiaux, la charge maximale est de 300 kilogrammes.
- Le matériau de couverture est en polyuréthane avec de bonnes propriétés d'isolation thermique. Le puits fermé ne gèlera pas, en été, l'eau ne deviendra pas excessivement chaude.
Remarque: plus la température de l'eau est élevée, plus les bactéries pathogènes s'y multiplient rapidement. De ce point de vue, une isolation de haute qualité est un avantage certain.
Les avis des clients sont généralement positifs. Le seul reproche que l'on puisse avoir à propos du produit - un épuisement rapide de la peinture (pour une ou deux saisons), ce qui n'affecte pas la fonctionnalité.
Béton armé
Document de réglementation
Если пластиковые крышки для бетонных колец производятся без какой-либо стандартизации, то изготовление железобетонных нормируется ГОСТ 8020-90. Строго говоря, стандарт описывает не только крышки, но и сами кольца, готовые камеры для ливневой и бытовой канализации, дорожные плиты и днища. Нам, однако, интересны всего несколько изделий (читайте также статью «Крышки бетонные на столбы – особенности данной группы изделий»).
Les titres
| Nom | Description |
| Plaque de base du logiciel | La plaque carrée est utilisée sur la chaussée. Il répartit uniformément la charge du véhicule qui passe sur les parois du ring. |
| Plaque de route PD | La principale différence avec les logiciels concerne uniquement les grandes tailles. La norme prévoit les tailles 2500x1750 et 2800x2000 mm. |

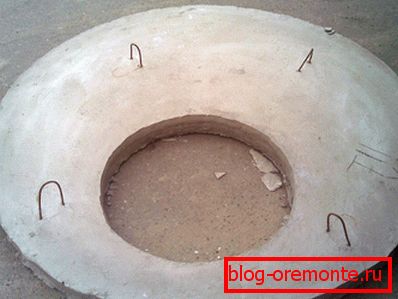

| Plaque de chevauchement de logiciel | Une plaque ronde d'un diamètre de 1 à 2,7 mètres sert de couvercle dans la plupart des cas. Il vient avec un trou pour la trappe ou avec la trappe déjà installée. |
Marquage
Les instructions pour le marquage des plaques de tous types sont détaillées dans le texte de la norme:
- Le premier groupe alphanumérique indique le type de produit et ses dimensions principales.. Les chiffres devant les lettres indiquent le numéro de série de la taille. Les chiffres après les lettres pour les plaques en PP désignent le diamètre interne des anneaux du puits sur lequel elles s’adaptent; pour les dalles PD et logiciel - le diamètre du trou sous la trappe.
Nuance: toutes les tailles sont en décimètres et arrondies à des nombres entiers.
- Le deuxième groupe indique le nombre de portance. Les valeurs de la capacité de charge pour différents groupes ne sont pas spécifiées par la norme, hélas.
- Le troisième groupe contient des indications sur les propriétés spécifiques du produit: la perméabilité du béton (H est normal, P est abaissé, O est très faible), la présence d’hypothèques supplémentaires, des coupures et des rainures..
Ainsi, la dalle de plancher avec marquage 2PP20-2 est équipée d'une trappe d'un diamètre de 1 mètre, elle est conçue pour la pose d'un puits diagonal de 2 mètres de diamètre (son propre diamètre est de 2 200 mm) et appartient au second groupe par capacité portante.
L'installation
Il est technologiquement simple, mais nécessite la participation d’équipements de levage en raison de la masse solide des produits. Un coussin de mortier de ciment est déposé sur les bords de l'anneau supérieur, sur lequel, en fait, la plaque est abaissée.

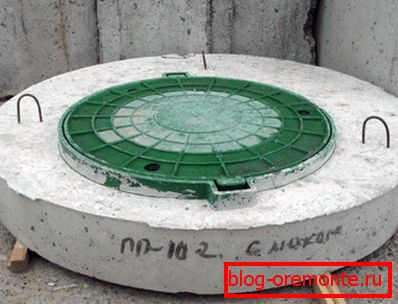

Puis monté la trappe. L'anneau de support est simplement abaissé dans le trou, après quoi la trappe en fonte est bétonnée; ancrages en plastique pré-fixés.
Lorsque l'ancrage peut être utilisé comme un poinçon conventionnel, le forage au diamant dans le béton se caractérise par l'absence de charges de choc et, par conséquent, par des bords déchiquetés.
Utile: couper le béton armé avec des cercles de diamant est tout aussi avantageux que les marteaux-piqueurs traditionnels. Comparé aux meules abrasives conventionnelles, le diamant présente l'avantage de couper le béton lui-même et l'armature en acier.
Conclusion
Как обычно, в прикрепленном видео в этой статье читатель найдет дополнительные тематические материалы. Надеемся, что они помогут ему в выборе оптимального решения (см.также статью «Методы склеивания таких материалов, как пенополистирол и бетон, с целью создания качественного утепления»).
Succès dans la construction!
