Dalles en béton armé - types et méthodes d'installation

Actuellement, la construction de la majorité des bâtiments résidentiels et industriels a utilisé des produits en béton armé. La part du lion du marché est occupée par la production de plaques, ce type de produits en béton a une large gamme et des buts divers. Les plus populaires sont les dalles creuses en béton armé, mais il existe encore un certain nombre de produits en béton.

Dans toute cette diversité, nous allons essayer de comprendre maintenant.

Photos de plaques pleines.

Quelles sont les assiettes

À première vue, il peut sembler que le choix des assiettes n’est pas difficile. Il suffit de contacter l'usine et vous apporterez tout. Mais tout n'est pas si simple, chaque produit a son propre objectif et pour ne pas vous tromper, il est souhaitable de comprendre l'étiquetage.

Paramètres de certains produits.

Quelques mots sur l'étiquetage

  • Comme vous l'avez peut-être déjà remarqué, tout marquage est constitué d'une série de désignations alphanumériques, chaque position caractérisant un paramètre donné du produit. Prenons, par exemple, le PC 57-15-12-8T.
  • Les deux premières lettres indiquent le type de plaque "PC". Dans ce cas, nous avons affaire à une dalle pour le sol, dans la construction de laquelle il y a des vides ronds.
  • Le nombre suivant de désignations numériques donne une idée des dimensions de la structure, c'est-à-dire de la longueur, de la largeur et de la hauteur (épaisseur). Les données sont indiquées en décimètres, de sorte que dans notre cas la plaque aura une longueur d’environ 5 700 mm, le produit aura une largeur de 1 500 mm et une épaisseur de 120 mm.
  • Le dernier chiffre de la désignation donne une idée de la charge maximale admissible de 1 cm?. Pour notre conception, la charge admissible sera égale à 800 kg / cm?.
  • La dernière lettre de la ligne indiquera le type de béton, dans ce cas, il s'agit d'un béton lourd.
Dalles d'avant-toit en béton armé.

Important: il est intéressant de noter que, dans certains cas, la figure caractérisant l’épaisseur du produit peut ne pas être indiquée car les dalles alvéolées en béton armé ont souvent une épaisseur standard de 220 mm.

Types de produits courants

Comme mentionné précédemment, les 2 premières lettres caractérisent le type de produit, voyons maintenant ce qu’elles sont.

Dessin d'une plaque standard.
  • Si la tête est une lettre "P", alors vous avez affaire à une structure solide en béton armé. En longueur, ils peuvent atteindre 6 m, la largeur varie de 1,2 m à 1,5 m. En épaisseur, ils sont de 120, 160 et 220 mm.
  • C'est un monolithe renforcé solide, avec un poids important de 625 kg à 3,6 t. Il est caractéristique que les constructions d'une épaisseur de 120 mm soient souhaitables avec une isolation acoustique supplémentaire.
  • Les dalles alvéolées en béton armé sont étiquetées "PC". Compte tenu de leur grande popularité, ils ont la plus large gamme de tailles proposée, seule l'épaisseur de 220 mm reste inchangée. Le poids du produit est mieux reconnu directement à l’usine, certains modèles pouvant atteindre un poids de 5 tonnes. Les produits creux se distinguent par des caractéristiques optimales d’isolation phonique et thermique.
  • Également produit une large gamme de produits spéciaux "PS". Ces lettres peuvent être marquées avec des dalles d'avant-toit en béton armé, des dalles de parapet en béton armé, ainsi que toutes sortes de produits sur mesure.
Dessins côtelés.
  • Pour les bâtiments industriels sont souvent utilisés design côtelé "PR". Souvent, avec leur aide, les structures de toiture sont montées. Dans certaines sources, ils peuvent être qualifiés de "hanche". Parmi tous les produits en béton, ils présentent la plus grande taille et une résistance accrue. En longueur, une telle plaque peut atteindre 18 m, avec une largeur allant jusqu'à 3 m et une hauteur de nervure de 600 mm.
  • Pour une fixation plus fiable des colonnes dans les immeubles de grande hauteur, on utilise des plaques entretoises dites «RP».. En règle générale, leurs tailles ne dépassent pas 1,5 m.
  • Les colonnes au rez-de-chaussée des bâtiments industriels sont renforcées par des structures monolithiques en béton épais "PT".
  • La dalle ou les panneaux muraux en béton armé occupent une place particulière.. Les bâtiments à panneaux sont connus depuis longtemps. Une telle technologie est courante dans les bâtiments de grande hauteur et industriels.
  • La configuration et les paramètres des panneaux peuvent être différents. Comme les maisons préfabriquées sont grandes, souvent dans le cadre de certains projets architecturaux, les usines produisent des produits avec des paramètres individuels..
  • Actuellement, la plaque murale en béton armé est disponible en 3 versions. Il s'agit d'une construction monocouche en béton coulé avec un faible coefficient de transfert de chaleur. Une structure à deux couches composée d'une base en béton et d'un revêtement isolant thermique.
  • Assiette à trois couches, faite sous la forme d'un sandwich. Où le haut et le bas du béton et à l'intérieur de l'isolation. La conception a amélioré les caractéristiques d'isolation thermique et acoustique.

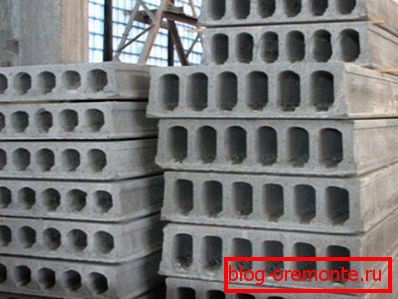

Variétés de constructions à noyau creux.

Astuce: vous pouvez souvent rencontrer des annonces qui vendent une dalle de mur en béton armé utilisée. Avant d'acheter, renseignez-vous en détail sur les dimensions et les caractéristiques exactes du produit, car elles peuvent souvent être non standard.

La vidéo de cet article montre la fabrication de panneaux muraux.

Subtilités du travail avec des produits en béton

Dans les constructions fréquentes, les dalles alvéolées en béton armé sont considérées comme les plus demandées. Toutefois, lorsque le produit est sélectionné et que le design est livré, de nombreux problèmes restent à résoudre, notamment le stockage et le montage. De plus, il est souvent nécessaire de couper une dalle ou de couper une trappe non standard.

Stockage de structures

Bien que les produits plats préfabriqués en béton présentent une marge de sécurité suffisante, ils peuvent se fissurer s'ils ne sont pas correctement transportés ou stockés. Étant donné que leur prix moyen varie de 150 à 500U. ce sera une mauvaise surprise.

En ce qui concerne la livraison, il s’agit souvent d’un casse-tête pour la société de transport, et nous vous parlerons maintenant des règles de stockage.

  • Tout d'abord, il convient de noter que les structures plates doivent être stockées exclusivement horizontalement.
  • Le béton est une substance hygroscopique, c'est-à-dire qu'un contact prolongé avec l'humidité fonctionne comme une éponge. Par conséquent, les produits doivent être suffisamment éloignés du sol. La base doit être solide et munie d’un joint d’étanchéité.
  • Si les plaques sont empilées, les bandes de bois entre elles ont une épaisseur d'environ 50 mm et toutes les planches doivent être sur la même ligne verticale. Les bords des lattes sont fixés à une distance de 50 cm.
  • Pourvu que vous ayez une base assez forte, il ne devrait pas y avoir plus de 10 produits dans un tas.

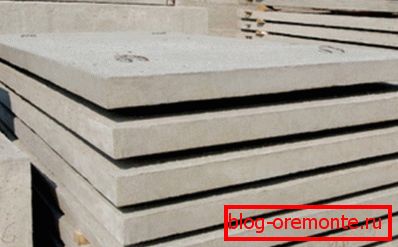

Constructions solides.

Important: s'appuyer sur la plaque murale en les laissant dans une position inclinée, même pendant une courte période est strictement interdit. Parce que la probabilité de fissures.

Comment couper les produits en béton

Bien sûr, l’industrie moderne produit une vaste gamme de tailles, mais il est parfois nécessaire d’ajuster la plaque déjà disponible de votre main.

Dans ce cas, l'instruction est la suivante.

Coupe au diamant de béton.
  • Tout d’abord, vous avez besoin d’un broyeur avec un disque en diamant, d’une chute et d’un marteau. De plus, le perforateur équipé d'une perceuse à pointe en diamant ne l'empêchera pas.
  • Initialement, la plaque est posée sur tout support transversal, qui doit être clairement en dessous de la ligne de coupe.
  • Ensuite, le moulin fait une section transversale à la profondeur maximale possible.
  • Après cela, avec une masse, il est nécessaire de taper le long de la ligne de coupe le long du plan et des côtés. En règle générale, il faut environ 10 hits. La plaque, sous son propre poids, va éclater.
  • Scrap, dans les zones de vides internes, percé à travers des trous et élargit la faille
  • Il est préférable de couper la cage de renforcement avec une coupeuse à essence ou à essence, mais à défaut, vous pouvez utiliser la meuleuse.
Bulgare avec un disque de diamant.

Astuce: l’armature sur le site de la faille est dans un état de tension, donc si vous la coupez avec une meuleuse, vous ne devriez pas la couper complètement. Puisqu'il est susceptible de capturer le disque. Faites une incision et écrasez le reste avec un pied-de-biche ou un marteau.

  • Si vous devez couper le produit, l'algorithme des actions est à peu près le même. Placez la dalle sur les supports, faites une incision longitudinale, frappez la construction avec un marteau, élargissez la faille et coupez le ferraillage. Essayez juste de faire une incision sur la chambre vide.
  • La trappe du grenier est généralement de forme rectangulaire. La règle principale pour son agencement est qu'il est impossible de couper la trappe en une seule plaque. Cela devrait être fait à la jonction de deux structures, en coupant des segments égaux des deux plaques. La technologie décrite ci-dessus, mais le côté long de la trappe doit être situé le long du produit.

Que faire si la largeur des plaques n'est pas suffisante

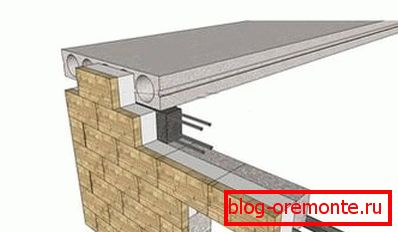

Schéma de pose pour cage d'armature.
  • Si les calculs montrent que, pour quelque raison que ce soit, après l'installation des structures, il devrait y avoir un espace d'environ un demi-mètre, vous pouvez le faire.
  • Il est nécessaire de se retirer de chaque bord de 250 mm et de poser fermement la structure bout à bout. Les espaces qui restent entre les parois latérales et le chevauchement sont fermés avec un bloc de béton, collé à la dalle par la méthode de mortaise. Les rangées supérieures vont corriger cette pose et l'écart sera éliminé.
  • En utilisant une approche similaire, avec l'arrangement du chevauchement d'une maison privée, vous pouvez économiser un peu. Donc, avec une grande maison carrée, les dessins sont empilés avec un écart pouvant aller jusqu'à 300 mm.
  • L’espace restant entre les produits doit être comblé, la solution la plus optimale étant d’utiliser peskobeton sous une marque qui ne soit pas inférieure à M300.
  • Les instructions sont les suivantes: à partir du bas de la lumière, vous devez attacher les boucliers de coffrage et armer le résultat. Si la largeur d'ouverture est supérieure à 150 mm, il est recommandé de percer des trous symétriques et d'y insérer les tiges de renforcement transversales, en les reliant au renforcement longitudinal.
Plaques de pose pour bâtiments industriels.

Technologie de montage

Avec les questions préparatoires que nous avons résolues, passons maintenant aux subtilités de l’installation. Tout d'abord, il convient de noter que le niveau supérieur des murs doit être clairement aligné sur l'horizon. Il est interdit de baisser la hauteur, même de 2 à 3 cm.

Cela peut facilement être vérifié avec un niveau hydro ou laser. La hauteur manquante doit être coulée avec du béton, l'installation ne commençant naturellement qu'après la prise du mortier.

Important: Les experts recommandent de disposer des colonnes intermédiaires de supports depuis l’intérieur du bâtiment. Ils sont nécessaires au cas où la dalle glisserait du bord du mur. Il ne vaut pas la peine de les réviser, car après l'installation, ils ne seront plus nécessaires.

Pose de grue.

Arrangement de la ceinture de renfort

  • Si une maison est construite à partir de blocs de béton au silicate de gaz ou à la mousse, leur forteresse ne suffit pas pour contenir de manière fiable des dalles alvéolées en béton armé. Dans ce cas, le périmètre du bâtiment est équipé d'un cadre renforcé et à nivellement automatique.

Important: la dalle doit être posée sur un mur de briques d'au moins 120 mm, sur un mur de béton poreux d'au moins 250 mm.

  • Une alternative à un tel répartiteur de charge peut être une ceinture en briques cuites cuites à feu complet posées en 3 rangées, avec renforcement interne obligatoire.
  • Le modèle est moulé avec une épaisseur minimale de 120 mm et une largeur de 250 mm. Tout d'abord, le coffrage est fait dans lequel l'armature en métal est insérée du ferraillage avec une section de 8-12 millimètres. Après cela, la ceinture est coulée avec du béton avec la marque M200 - M400. Une telle courroie constituera non seulement un support fiable pour les produits en béton, mais compensera également les changements de déformation lors du retrait du bâtiment.

Structuration

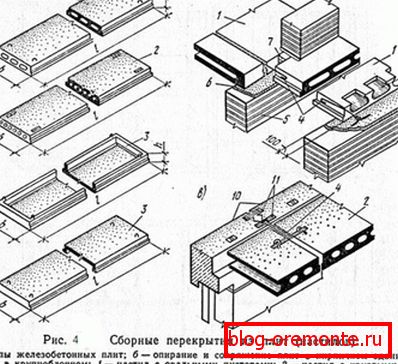

Options d'installation.
  • Les plaques doivent être posées sur un mortier de ciment et de sable d'une épaisseur de 20 à 30 mm. Comme le paiement de la grue est horaire, il est préférable de poser la solution à l'avance, il est permis d'installer des produits en béton armé sur la solution qui a gagné en résistance jusqu'à 50%.
  • La construction doit être dirigée par 2 personnes. Une attention particulière doit être portée à la précision de l'entrée de la dalle sur le mur, le produit ne pouvant être déplacé que le long du mur. La solution excédentaire sera évacuée et la conception occupera la place appropriée.
  • La plaque doit reposer uniquement sur 2 bords opposés, s'il existe un support transversal, c'est-à-dire la probabilité que la structure éclate lors du retrait et imprévisible. Pour éviter des conséquences négatives, une incision est faite sur la plaque supérieure au milieu du support intermédiaire. Dans ce cas, même si la structure éclate, la fissure sera prévisible.

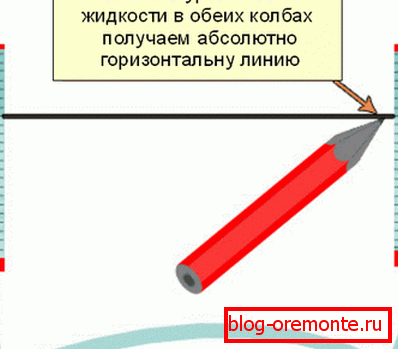

Utilisation du niveau hydro.

Important: il est conseillé à certains artisans de poser des barres de renforcement sous la dalle, ce qui ne peut se faire. Déplacer la plaque sera vraiment plus facile, mais cela risque de glisser et la charge ne sera pas distribuée uniformément.

  • Après la pose, l’ancrage doit être effectué, c’est-à-dire que les plaques doivent être liées (soudées) les unes aux autres et fixées aux structures porteuses. L'option la plus courante est un accouplement en diagonale croisée. Utilisé pour cette section de renfort de 12 mm.

Conclusion

Je tiens également à noter que les dalles alvéolées en béton armé doivent être scellées avant leur installation. En d'autres termes, les trous des extrémités sont scellés. Le matériau utilisé est quelconque: mortier ciment-sable, mousse de polyuréthane ou laine isolante (découvrez ici comment compter le béton sur les fondations).

Dans la vidéo de cet article, vous trouverez des informations supplémentaires sur les produits en béton.

Stockage des structures.
