L'économie suburbaine ne peut se passer de structures hydrauliques: fosses septiques, égouts et puits. La façon la plus simple de construire de tels objets avec des anneaux en béton armé. Nous vous expliquerons comment fabriquer vous-même des bagues en béton, comment en faire un moule et comment mélanger correctement une solution de béton.

Rien n'est plus indigène que les fruits de leur propre travail.

Coffrage

Informations générales

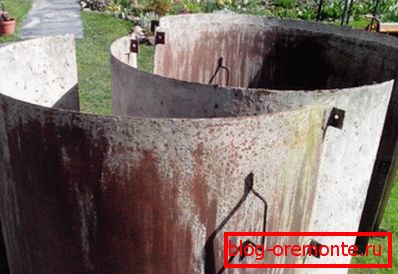

Sur la photo, nous voyons l'une des options de conception de coffrage.

Anneaux en béton armé - une des meilleures solutions pour la construction de puits en béton et de fosses septiques. Les caractéristiques techniques des anneaux en béton permettent de ne pas s'inquiéter de leur intégrité dans des conditions de gel du sol, qui sont devenus le critère décisif lors du choix des matériaux pour nos conditions climatiques.

Cependant, il n'est pas toujours possible d'acheter et de livrer des produits en béton sur le chantier de construction, car le prix de la livraison dépasse souvent le coût du produit lui-même. Compte tenu du coût d’enterrement d’un anneau de béton, le projet peut coûter une somme forfaitaire. Dans certaines régions, il n'y a aucun entrepôt de construction ou magasin, donc tout doit être fait de manière indépendante.

ZhB d'un anneau - la meilleure décision pour une fosse septique.

Pour cela, il est nécessaire de résoudre trois problèmes:

  1. Faire un formulaire - coffrage pour le produit;
  2. Mortier de béton de qualité;
  3. Poser le mélange dans la forme, et à la fin de la cure libérer le produit du coffragesans endommager ce dernier.

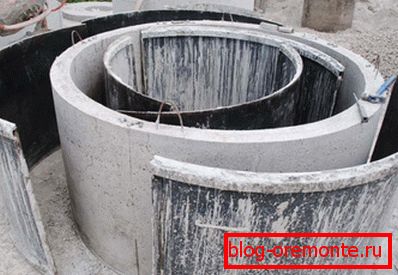

Il est important d’assurer un démontage facile du coffrage.

Faites attention! Vous pouvez acheter des coffrages prêts à l’emploi, mais l’intérêt de notre projet est alors perdu, car nous n’allons pas ouvrir de production auxiliaire et pour une construction, une telle acquisition n’est pas rentable.

Fabrication de moules

Nous apprenons à faire un formulaire pour les bagues.

L'anneau de béton est un segment de cylindre d'une épaisseur de paroi de 80 à 160 mm. Ainsi, le produit lui-même a des diamètres intérieur et extérieur, le diamètre extérieur étant 8 à 16 cm plus grand que le diamètre intérieur, ce qui signifie que nous devons sélectionner deux cylindres en acier ayant la différence de taille spécifiée.

Astuce! Les anneaux en béton avec un fond peuvent être fabriqués en coulant une pré-dalle au fond de la fosse dans laquelle le produit sera installé.

L'anneau standard a une hauteur de 90 cm et un diamètre interne de 1 m. L'épaisseur de la paroi est généralement de 160 mm. Cependant, on peut s'écarter des tailles acceptées dans GOST et procéder des moyens improvisés disponibles. La seule chose à prendre en compte est l'épaisseur de paroi d'au moins 10 cm et la hauteur et le poids du produit adéquats pour une installation ultérieure.

Dimensions standard du produit selon GOST.

Les anneaux en béton avec un verrou pour rendre plus difficile, nous allons donc faire des produits avec un bord lisse.

Faites attention! Les fûts métalliques, les segments de conduits d'air, les tuyaux et autres produits similaires conviennent à nos besoins. Il peut aussi s'agir de petits réservoirs ou de réservoirs, l’essentiel - une forme cylindrique, la différence de diamètre comprise entre 10 et 15 cm et des parois métalliques durables.

Maintenant au point.

Des instructions pas à pas vous aideront à créer le formulaire vous-même:

  1. Nous prenons le plus grand cylindre préparé et dessinons des lignes verticales opposées sur ses parois extérieure et intérieure, la ligne intérieure devant être une projection de celle extérieure. En dehors de ces lignes, nous soudons des charnières de fenêtre ou de porte, deux de chaque côté.

    Souder la boucle le long de la ligne de la future coupe.

  2. À l'intérieur, nous coupons le cylindre avec une meule le long de la ligne afin de ne pas endommager les charnières. D'une part, nous avons également coupé les dispositifs de retenue des broches dans les boucles.

    Couper le cylindre en deux parties et retirer les dispositifs de retenue des broches.

  3. Nous sortons les broches des charnières et ouvrons le produit, nous le développons plusieurs fois. Le moule devrait s'ouvrir facilement.

    Ouvrez et développez le cylindre.

  4. Nous prenons un segment du cylindre intérieur et dessinons les mêmes lignes, mais cette fois-ci, ils doivent diviser le cercle en deux parties inégales, dont l'une est deux fois plus grande que l'autre. Le long de ces lignes, nous soudons les mêmes charnières, uniquement de l’intérieur.

    Souder la boucle de l'intérieur le long des lignes.

  5. Nous coupons le cylindre en deux à l'extérieur de la meuleuse, en essayant de ne pas endommager les charnières soudées. Nous coupons les pinces de broche d'un côté et ouvrons la petite guillotine vers l'intérieur, développons son parcours.

    La couleur verte indique la feuille mobile qui s'ouvre vers l'intérieur.

Faites attention! La hauteur du cylindre intérieur doit dépasser celle de l'extérieur de 10 à 15 cm pour faciliter la pose du mélange de béton.

Fabrication de bague

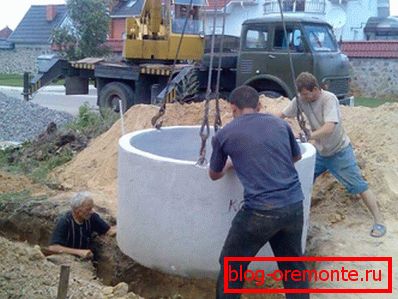

Le coût de creuser dans un anneau de béton dépend de la méthode d'installation.

Pour la fabrication de l'anneau, les cylindres de coffrage doivent être installés sur une palette plate. Ce peut être un bouclier en métal ou en bois ou une terre bien enfoncée.

Ensuite, dans l'espace entre les cylindres, il est nécessaire d'installer un treillis d'armature, qui peut être acheté ou fabriqué à partir de fil d'acier indépendamment.

Cela ressemble à une grille métallique faite maison.

Pour faciliter le transport et l’installation du produit, insérez les oreilles en fil épais ou armature de diamètre 5 à 6 mm dans la grille.

Entre les cylindres, à environ la moitié de leur hauteur, nous insérons des entretoises en bois d'épaisseur égale à l'épaisseur des parois du futur produit. Cela est nécessaire pour que, lors de la pose du coffrage, les détails ne soient pas déplacés les uns par rapport aux autres.

Après cela, malaxez la solution concrète. Pour ce faire, nous prenons du ciment de marque M400 ou supérieure et nous mélangeons avec du sable tamisé et de l'argile lavée dans un rapport de 1: 2,5.

Ajoutez ensuite de l'eau dans une quantité de ciment de 0,5 à 0,7, afin que le mélange ne soit pas trop gras, mais pas maigre.

L'eau est ajoutée avec précaution, par petites portions.

Ajoutez 5 parties de gravats et mélangez bien le mélange à la main ou à l'aide d'une bétonnière. La solution finie est déposée dans le moule sur une hauteur d'environ 30 cm, puis enfoncez-la soigneusement avec un renfort ou un support de pelle. Vous pouvez appuyer un perforateur sur le coffrage en mode impact et faire vibrer doucement le béton.

Ensuite, nous les posons couche par couche. Lorsque nous arrivons à la moitié, nous pouvons enlever les cales en bois. Remplissez progressivement le formulaire et nivelez doucement le bord supérieur de la bague, essayez de la rendre aussi lisse que possible.

N'oubliez pas d'insérer les

Nous laissons le produit pendant trois jours à l'ombre sous un dais. Après leur expiration, nous sortons la broche du coffrage intérieur et l'ouvrons à l'intérieur. Ensuite, retirez de la même manière la partie externe du formulaire. La bague est laissée en place pendant 10 à 15 jours. Elle est humidifiée et protégée des rayons du soleil et du vent.

Lors de la fabrication d'une fosse septique en béton, il est important de décider comment sceller les anneaux de béton. Le moyen le plus simple d'appliquer l'imperméabilisation et le scellant, mais il existe un moyen plus fiable.

L'insert en polyéthylène résout le problème de l'étanchéité septique.

Faites attention! Les inserts en plastique dans les anneaux de béton vous permettent d'éliminer le risque de fuites pendant 30 à 50 ans.

Conclusion

Si nécessaire, vous pouvez fabriquer vous-même un anneau de béton chez vous. La vidéo de cet article aidera à mieux comprendre la technologie de production du produit.
