Fosse septique à anneau de béton: conseils de conception et

14-02-2018
Construction

Comment fonctionne une fosse septique? Quelle est la différence entre une fosse septique à deux chambres et des anneaux en béton et une chambre unique? Quelle devrait être la taille des anneaux, quelle est la profondeur optimale des chambres? Ces questions et beaucoup d’autres, nous devons trouver des réponses avec le lecteur.

L'apparition de la fosse septique terminée.

Programme de travail

Le principe de fonctionnement de la fosse septique d’anneaux en béton n’est en général pas différent de celui de toute autre fosse septique à débordement:

  1. Les effluents pénètrent dans le réservoir de sédimentation primaire, où ils sont conservés longtemps. Leur séparation se produit progressivement: les fractions légères forment une croûte à la surface; lourd - se déposer sur le fond sous forme de limon. L'eau au milieu du puisard est relativement propre (le degré de purification atteint 60%)
  2. Grâce à une forme spéciale de trop-plein, qui puise l’eau sous la surface, l’eau purifiée tombe sur le post-traitement du sol. Le puits filtrant est utilisé avec une capacité d’absorption du sol suffisante à cet effet; si le sol absorbe l'eau lentement, un champ de filtration est construit.

Faites attention: nous avons décrit la fosse septique à anneau unique en béton à une chambre la plus simple. Une connexion en série dans une chaîne unique de deux bassins de sédimentation ou plus améliorera la qualité du traitement des eaux usées.

Fosse septique à deux chambres avec puits filtrant.

La conception

Quels problèmes devons-nous résoudre au stade de la conception?

  • L'emplacement de la fosse septique sur le site.
  • Le choix de la méthode d'élimination des eaux usées traitées.
  • Le choix des tailles d'un décanteur (décanteur) et du puits de filtration ou d'un champ de filtration.

Emplacement

Quelques souhaits quant à l'emplacement de la fosse septique sont assez évidents:

  • Sur un terrain en pente, il est préférable de le placer en contrebas de la maison. L'instruction est liée au fait que l'eau dans les eaux usées se déplace par gravité: si vous choisissez un emplacement plus haut sur la pente, le puisard devra être enfoui beaucoup plus profondément.
  • Il est préférable que les vents dominants ne transmettent pas les odeurs de la fosse septique à la maison.
  • La profondeur du fond du décanteur et du puits de filtration ou du champ de filtration doit être inférieure au niveau de congélation. Sinon, en hiver, les égouts seront paralysés.

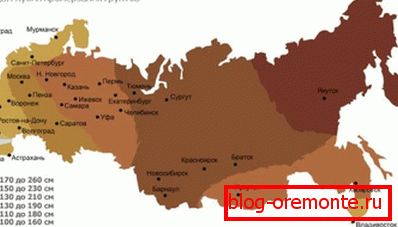

Profondeur de gel du sol dans les régions de la Fédération de Russie.

De plus, la disposition d'une fosse septique composée d'anneaux de béton est impossible à proximité de certains objets:

L'objet Distance minimale Commentaire
Fondation 3 m La filtration de l'eau dans le sol peut saper la base de la maison et la faire couler.
Route 3 m De même, l'exigence est liée à l'érosion possible du sol sous la chaussée.
Des arbres 2-4 m en fonction de la hauteur de l'arbre La croissance des racines peut casser les tuyaux d'égout.
Réservoirs 10 m La purification des eaux usées traitées dans le réservoir n'est possible qu'après purification du sol.
Puits artésien avec cimentation de tubage 30 m La restriction empêche les eaux usées de pénétrer dans la prise d’eau par le puits.
Колодец с питьевой водой, скважина «на песок» 50 m Une consommation d'eau de ce type est considérée comme non protégée; La filtration des effluents dans le sol à proximité crée une menace épidémiologique.

Volume de puisard

Pour que l'effluent traverse une séparation complète, le volume du clarificateur primaire (ou, dans le cas d'une fosse septique à chambres multiples, le volume total du clarificateur) doit être égal ou supérieur au volume d'effluent sur trois jours.

Comment le calculer?

  • Si des compteurs d'eau sont installés au niveau de l'alimentation en eau froide et de l'alimentation en eau chaude, le volume d'eaux usées peut être considéré comme égal à la somme du débit d'eau chaude et d'eau froide pour la période correspondante.
  • Dans d'autres cas, il est calculé sur la consommation d'eau moyenne quotidienne de 200 litres par personne. Ainsi, pour une famille de 3 personnes, le volume minimum du décanteur est de 200 x 3 x 3 = 1800 litres, soit 1,8 m3.

Dimensions typiques des anneaux de béton pour fosse septique - diamètre de 1,6 mètre à une hauteur de 0,9 mètre.

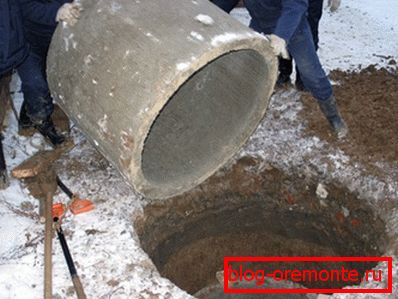

Les petits anneaux sont plus faciles à installer à la main; Cependant, ils auront besoin de plus, ce qui signifie une plus grande profondeur de la fosse.

Объем, соответствующий одному кольцу, равен произведению квадрата радиуса цилиндра на число «пи» и высоту цилиндра: 0,8^2 х 3,14 х 0,9 = 1,84 метра; в теории, таким образом, для отстойника хватит одного кольца.

Astuce: en pratique, dans le cas décrit, il vaut toujours mieux en mettre deux. Le niveau d'eau réel dans le puisard sera beaucoup plus bas que le bord supérieur, ce qui réduira le volume utilisé. De plus, une augmentation du puisard améliorera la qualité du traitement des eaux usées.

Utilisation des eaux usées traitées

Le principal paramètre qui influence le choix de la méthode d'élimination et le calcul de la surface absorbante est la capacité d'absorption du sol. C'est facile à deviner, cela dépend du type de sol:

Au sol Absorption, litres par mètre carré et par jour
Le sable 90-100
Haricot de sable 45 - 60
Loameux 20 - 25
Argile 12 ou moins
Terrain sableux.

Supposons que dans le cas décrit ci-dessus (une famille de 3 personnes, le volume quotidien moyen d’eaux usées soit de 600 litres), il s’agit d’un sol sableux. Avec une capacité d'absorption de 50 litres par jour et par carré, la surface de mouillage du sol doit être d'au moins 600/50 = 12 m2.

Il est clair que les anneaux de béton pour une fosse septique avec une telle section, ce qui nous donne le fond de la taille souhaitée, ne sont tout simplement pas disponibles.

Cependant, il peut absorber non seulement le fond, mais aussi les parois de la fosse; nous devons seulement lui donner accès:

  1. L’anneau inférieur est installé sur la litière de pierre concassée d’une épaisseur minimale de 30 cm.
  2. Après avoir installé tous les anneaux, la fosse qui les entoure est remplie non pas du sol mais du drainage - des mêmes décombres.

Dans ce cas, nous avons besoin d’une fosse avec une surface de paroi inférieure au niveau de débordement de 12 m2. Un simple calcul montrera que les murs et le fond de la fosse cubique auront un côté de seulement 1,55 m. La taille et le nombre d'anneaux installés ne jouent pas un rôle particulier.

Examinons maintenant un cas plus compliqué - le sol argileux. Avec une capacité d'absorption de 10 litres par carré, la surface d'absorption doit être d'au moins 60 m2; taille de tranchée de 3,5x3,5x3,5 mètres - une recherche claire.

Dans ce cas, il sera plus rationnel de construire un champ de filtrage. Au lieu de l'excavation, une tranchée est creusée profondément sous le niveau de gel; 10-20 cm de pierre concassée y entrent; des tuyaux de drainage perforés sont posés dessus; au dessus - encore 30-40 cm de gravats et une couche de sol.

Champ de filtration.

Comment calculer le champ de filtration de vos propres mains? Le principe est le même que celui du puits: la surface mouillée du sol est prise en compte.

Ainsi, pour une tranchée de 50 cm de largeur, remplie d’eau jusqu’à un demi-mètre de hauteur, la longueur minimale est dans notre cas de 60 / (0.5 + 0.5 + 0.5) = 40 m.

Conseils de construction

Каким должен быть септик из железобетонных колец - мы в общих чертах разобрались (см.также статью «Пескобетон М300 и его особенности»).

Maintenant, nous explorons les subtilités de la construction.

  • Pour le puisard, il est préférable d’acheter des anneaux avec des coutures qui empêchent le déplacement horizontal. La présence d'un verrou n'affecte presque pas le coût d'un anneau en béton pour une fosse septique: le prix ne varie pas entre 100 et 150 roubles.
Dans la photo - anneaux avec des coutures.
  • Si une grue est utilisée pour l'installation, il est préférable d'utiliser non pas un CS traversant comme anneau inférieur, mais un QDC équipé d'un fond. Dans ce cas, l’étanchéité de la fosse septique à partir d’anneaux de béton sera beaucoup plus efficace..

Cependant: l'installation manuelle de puits avec affaiblissement des bords n'est possible qu'avec des anneaux traversants. Dans ce cas, le fond est rempli de sable, renforcé par un treillis d’acier et coulé avec une couche de 8-10 cm de béton.

  • Le débordement du puisard est fourni avec un té orienté verticalement. La sortie inférieure permettra de prendre de l'eau sous la surface, la sortie supérieure sera utilisée pour le nettoyage en cas d'obstruction.
  • En règle générale, l'imperméabilisation d'une fosse septique avec des anneaux de béton est réduite au scellement des sutures du mortier de décantation au sable-ciment avec ajout de verre liquide. Le revêtement de bitume est nécessaire uniquement lorsque les eaux souterraines sont saisonnières.
  • Le plus souvent, la ventilation d’une fosse septique d’anneaux de béton est un tuyau à déflecteurs traversant le couvercle. Cependant, la même fonction sera parfaitement remplie par le tuyau de ventilateur, qui est amené sur le toit par le haut du système d'égout de la maison.
Le schéma de ventilation à travers la canalisation d’égout.

Conclusion

Надеемся, что предложенный вниманию читателя материал окажется полезным (см.также статью «Плотность бетона кг м3: что означает эта важнейшая характеристика материала и как она влияет на его качества»).

La vidéo de cet article vous permettra de mieux comprendre comment la fosse septique à débordement est construite à partir d’anneaux de béton. Des succès!
