Le calcul de la maison en béton cellulaire: l'épaisseur et

Le sujet de cet article est le calcul de la construction d’une maison en béton cellulaire. Nous devons estimer l'épaisseur requise des murs et calculer leur volume total, ce qui nous permettra d'estimer les coûts estimés. De plus, nous allons essayer de trouver un moyen de calculer la charge estimée sur la fondation pour calculer sa surface.

Toute construction commence par le calcul des matériaux de construction.

Résistance thermique

Données de référence

Базовые требования к утеплению стен из газобетона изложены в СНиП 23-02-2003 «Тепловая защита зданий». Нам, однако, более интересно одно из приложений к строительным нормам, где перечисляются конкретные значения сопротивления теплопередаче для разных регионов страны.

La ville Exigences relatives à la résistance au transfert de chaleur, m2 * C / W
Moscou 3,28
Sotchi 1,79
Saint-Pétersbourg 3,23
Voronezh 3,12
Irkoutsk 4,05
Astrakhan 2,76
Nizhny Novgorod 3,36
Magadan 4,33
Tver 3,31
Samara 3,33
Ufa 3,48
Omsk 3,82
Krasnodar 2,44
Yakutsk 5,28
Vladivostok 3,25

Remarque: pour les villes non incluses dans la liste, les valeurs approximatives sont déterminées par extrapolation des localités les plus proches de la liste.

Que faire avec ces données? À utiliser lors du calcul de l'épaisseur de paroi minimale requise. Pour les calculs, il nous manque un autre groupe de données de référence - la conductivité thermique du béton cellulaire de différentes densités.

Marque par densité Conductivité thermique à l'état sec, W / (m * s)
D300 0,08
D400 0,10
D500 0,12
D600 0,14
D800 0,21
D1000 0,24
Avec une diminution de la densité du matériau diminue sa conductivité thermique.

Méthodologie et exemple de calcul

Avec une augmentation de l'épaisseur de la paroi avec une conductivité thermique fixe du matériau, sa résistance thermique augmente proportionnellement. La valeur d'épaisseur minimale est calculée en multipliant simplement la résistance requise au transfert de chaleur par la conductivité thermique du matériau; le résultat est obtenu en mètres: (m2 * C / W) * (W / (m * C)) = m.

Давайте своими руками выполним расчет газобетона на дом в Krasnodarе. Наш выбор остановится на конструкционно-теплоизоляционном газобетоне D500: умеренная цена и прекрасные теплоизоляционные качества соседствуют в нем с достаточной прочностью, позволяющей обойтись без армокаркаса для двухэтажного строения.

2,44 m2 * C / W * 0,12 W / (m * C) = 0,29 M. Bien entendu, des blocs de 30 cm d'épaisseur suffisent amplement.

Cela devrait être clarifié: notre calcul est grandement simplifié. En réalité, la conductivité thermique des murs est influencée par leur humidité, l'épaisseur du plâtre (le cas échéant) et le type de décoration intérieure du béton à gaz.

Volume

Le calcul des matériaux pour la construction d'une maison en béton cellulaire comprend le calcul du volume des murs. Aeroc, l’un des principaux fabricants de matériaux de construction, suggère de respecter la formule suivante: (L * H - S) * 1,05 * B = V.

En cela:

  • L est la longueur totale des murs en mètres;
  • H - leur hauteur (pour les bâtiments d'architecture complexe - la hauteur moyenne);
  • S - la surface totale de toutes les ouvertures.
  • 1.05 - amendement de rognage.
  • B - épaisseur du bloc.
  • V - résultat en mètres cubes.
Le schéma de calcul, en général, est assez intuitif.

Ainsi, pour un bâtiment de plain-pied de 10 x 10 mètres et de 3 mètres de hauteur avec un toit plat et une épaisseur de paroi de 0,3 m avec une porte (2 * 0,9 m) et huit fenêtres (1,2 x 1,4 m), nos calculs ressemblent à ceci :

V = (10 * 4 * 3- (2 * 0,9 + 8 * 1,2 * 1,4)) * 1,05 * 0,3 = 32,9994 m3.

Pour clarifier: nous avons calculé uniquement le volume de matériau pour les murs extérieurs. Partitions calculées séparément par la même formule.

Coût de

Comment calculer le coût d'une maison en béton cellulaire?

Plus ou moins, un résultat exact ne peut être obtenu que d'une manière - en faisant une estimation pour tous les travaux et matériaux. Cependant, vous pouvez recourir à l'approximation. Prenons comme modèle un calcul typique du coût de construction d'une maison en béton cellulaire, réalisé par l'un des marchands russes de YTong.

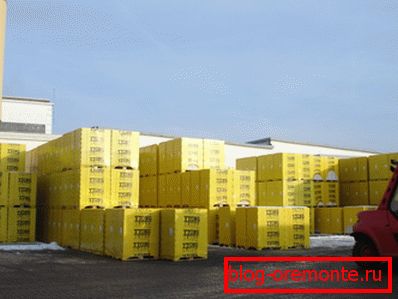

Ytong est le plus grand producteur de blocs de béton cellulaire.

Selon son estimation, le coût des blocs de béton cellulaire pour les murs est de 116 270 roubles; le coût total de tous les matériaux de construction est de 590 000 r.

Le coût des blocs de murs est donc de 116270/590000 = 0,197 coût total des matériaux.

Nous recalculons maintenant les coûts estimés en fonction de nos calculs.

  1. Avec le coût actuel du béton cellulaire D500 à 3.600 roubles par mètre cube, le coût des murs extérieurs sera 3.600 * 33 = 1,18800 roubles.
  2. Les coûts estimés pour l’achat de tous les matériaux de construction peuvent être estimés à 118800 / 0,197 = 603045 p.

Rappel: la méthode ci-dessus donne une erreur très significative. Le budget de construction réel peut différer de plusieurs dizaines de pour cent calculés de cette manière.

Messe et fondation

Comment estimer la pression spécifique sur la fondation?

Calculer la masse par mètre du mur lui-même n'est pas difficile. Dans notre cas, il est égal au produit de la hauteur, de l’épaisseur et de la densité du mur: 3 * 0,3 * 500 = 450 kg.

La pratique montre que la masse de la structure, soumise à l'utilisation de matériaux de densité approximativement identique, est environ égale à deux fois la masse des murs de soutènement. Pour les sols en béton armé sur des murs en béton cellulaire, vous pouvez prendre le rapport 1: 3 en toute sécurité; dans ce cas, la pression par mètre de fondation sera de 450 * 3 = 1350 kg.

Instructions pour calculer la largeur minimale de la fondation en fonction de la capacité portante du sol. Supposons que ce soit 1 kgf / cm2. Dans ce cas, le mètre carré minimum de la fondation devrait être 1350/1 = 1350 cm2, ce qui nous donnera une largeur de 13,5 centimètres.

La capacité portante de certains sols.

Compte tenu du fait que les fondations en bandes sont extrêmement rarement construites avec une largeur inférieure à 400 mm, la condition est plus que faisable.

Trucs utiles

Enfin - quelques informations utiles sur la construction de béton cellulaire.

  • Le renforcement de la maçonnerie est hautement souhaitable.. En règle générale, chaque rangée sur quatre comporte deux lignes de renforcement dans les rainures.
  • Les ouvertures et les trous technologiques sont mieux à faire avec un outil diamant. Le perçage au diamant des trous dans le béton laisse les bords parfaitement plats, sans ébréchures.

De plus: pour les plafonds renforcés, la découpe de béton armé avec des cercles en diamant est également pratique car elle vous permet de passer des armatures sans changer d'outil.

  • Mauerlat et le système de treillis sont montés uniquement sur les armopoyas.
Dans la photo - remplir armopoyas.

  • Dans les zones sujettes aux tremblements de terre, une armure est requise.

Conclusion

Nous espérons que les méthodes de calcul ci-dessus (bien que très approximatives) aideront le lecteur à se préparer à la construction. Comme d'habitude, des informations supplémentaires peuvent être trouvées dans la vidéo de cet article. Des succès!
