Linteaux en béton armé - caractéristiques et production

Lors de la construction de chaque maison, des linteaux en béton armé sont presque toujours utilisés. Grâce à lui, il est possible de renforcer les ouvertures dans les murs, ce qui a un effet bénéfique sur la résistance de la structure. En usine, GOST 948 84 pour les linteaux en béton armé est utilisé pour obtenir les paramètres requis, mais ils peuvent également être fabriqués indépendamment.

Les modèles d'usine sont livrés sur le chantier après une commande préalable. Si on prend en compte le prix du produit, une pensée se pose, ne vaut-il pas mieux le fabriquer de ses propres mains?

On pense que la conception de l'usine est meilleure et fiable. Mais les produits faits maison ne sont pas de moindre qualité et leur fabrication ne sera pas difficile. De plus, vous réalisez des économies évidentes, car vous ne devez payer que le matériel acheté et vous faites tout le travail vous-même. Cet article aidera à bien s'y préparer et à l'exécuter.

Aperçu du cavalier

Les éléments en béton armé sont largement utilisés dans la construction. Ces structures, en raison de leur durabilité et de leur résistance, occupent aujourd'hui une place de choix parmi les produits de construction. Le poids des linteaux en béton armé dépend de leur taille et peut être suffisamment petit ou impressionnant, mais il s'agit d'un détail très important.

Ces structures sont utilisées dans la construction de maisons à partir de nombreux matériaux, notamment:

• mousse de béton;
• des briques;
• béton

Habituellement, les produits renforcés sont placés au-dessus des ouvertures des fenêtres et des portes en briques, blocs de pierre et murs en pierre.

Caractéristiques de conception

La technologie de fabrication est simple, cependant, elle donne des résultats de construction élevés. Cela réside dans le fait que l'armature en acier est posée dans le coffrage et remplie de béton. Ainsi, il est possible de créer un équilibre entre tous les étirements et flexions possibles, ainsi que la compression.

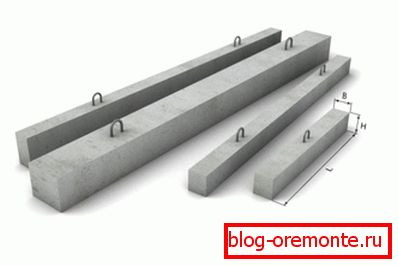

Il existe plusieurs types de cavaliers w / b:

• équipes nationales;
• fenêtre
• portant;
• au carré.

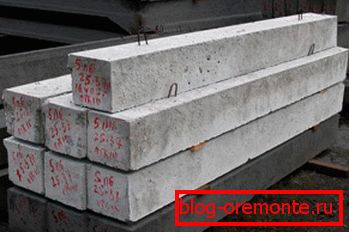

Ils sont fabriqués à partir de béton de haute qualité portant les lettres appropriées et indiquant également la taille, la longueur et la charge nominale. Considérez plus en détail une gamme de linteaux en béton armé:

Les gros sauteurs sont appelés poutres. Poutres horizontales avec une étagère - boulons. Une étagère dans cette conception est nécessaire comme base et une structure plus élevée reposera sur elle. Tous ces types de cavaliers sont très souvent utilisés dans la construction d'objets divers.

Conseil: vous devrez peut-être couper le béton armé avec des cercles de diamant pour l’adapter aux linteaux en béton armé.

Technologie de fabrication

Pour créer vous-même un cavalier w / b, vous aurez besoin des éléments suivants:

• bétonnière (facultatif);
• des planches;
• les coins;
• raccords;
• cercler le fil;
• les ongles;
• le sable;
• ciment.

Il est possible qu'en cours de travail, vous ayez besoin d'autres personnes.

Conseil: avant de commencer les travaux, effectuez le choix correct des linteaux en béton armé.

Par exemple, des éléments ordinaires peuvent être appliqués:

• afin d'économiser pour la construction d'un petit bâtiment avec des structures légères;
• pour les structures, où les voûtes de plancher se chevauchent contre les courroies renforcées qui acceptent et distribuent de manière indépendante la charge.

Les options

Il y a deux façons de faire des sauteurs:

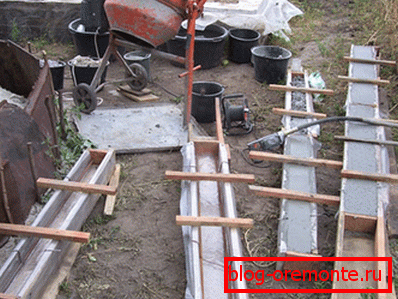

1. Tout d'abord, il est fait sur le sol, puis installé dans l'ouverture.
2. Remplissez le cavalier directement au-dessus de l'ouverture.

Si la première version de production convient, vous devrez soulever la structure finie et la monter au-dessus de l'ouverture. Dans le second cas, vous devrez réaliser un coffrage directement au-dessus de l'ouverture. La première option nécessite plus de main d’œuvre, elle peut même nécessiter un mécanisme de levage.

Coffrage

Si vous décidez de faire un cavalier sur la deuxième option, remplissez-le dans l'ouverture, vous pouvez économiser de l'argent, des efforts et du temps. Un aspect positif supplémentaire de la méthode - vous pouvez vous limiter à un seul produit.

Vous trouverez ci-dessous un guide qui vous aidera à comprendre les nuances du travail.

Conseil: le coffrage doit être solidement fixé, car une masse de béton très lourde sera coulée à l'intérieur.

1. Pour la forme la plus utilisée, des planches en bois, qui forment des écrans d'une épaisseur de 20-25 mm.
2. Utilisez des clous ou des vis pour les fixer entre eux, ceux-ci doivent être vissés à l'aide d'un tournevis afin que vous puissiez facilement démonter la structure après le processus.. Il suffit de dévisser les vis et vous pouvez l’utiliser à nouveau dans un autre endroit.
3. Installez un écran horizontal dans l’ouverture, que les supports doivent supporter par le dessous.. Il peut être placé à l’embrayage ou au-delà. Dans le second cas, installez-le non pas sur le côté, mais sur le dessus.
4. Placez le treillis d'armature au bas du coffrage.
5. Fixez le blindage vertical avec des vis et, pour une meilleure stabilité, attachez-le à la grille de pose à l'aide d'un fil à tricoter. Dans ce cas, en raison de la charge de béton, le bouclier ne bougera pas et sera solidement fixé à la base.

Astuce: il est souvent impossible pour une perceuse ordinaire de créer un canal traversant nécessaire dans le béton, puis le forage au diamant de trous dans le béton viendra à la rescousse.

Réchauffement

Entre le linteau et la paroi frontale, assurez-vous de réaliser une couche d’isolant, par exemple en laine minérale, d’une épaisseur recommandée de 100 mm. Mettez le matériau dans le coffrage et remplissez-le de béton. Il convient de noter que le cadre de la fenêtre va buter contre sa surface, de sorte que la mousse d'installation ne sera pas en mesure de garantir sa bonne stabilité.

Astuce: dans ce cas, posez les pentes sur l'ouverture de la fenêtre avec une brique de remplissage, qui repose contre la fenêtre. Ensuite, fixez l'ensemble avec la mousse de montage.

Si le support est utilisé sur les pistes, vous devez les isoler à nouveau. Vous pouvez utiliser ce qui suit, qui est plus simple et plus fiable. Dans ce cas, la mousse de polystyrène extrudée jouera le rôle d’isolation.

Le matériau a une surface plus résistante et une épaisseur de 30 mm. Après avoir installé la fenêtre, remplissez l’espace entre l’isolation et le cadre avec de la mousse. Maintenant, sa fondation sera un plan solide. Pour cette raison, la fenêtre dans l'ouverture est solidement fixée et il n'est pas nécessaire d'utiliser des couches supplémentaires d'isolant.

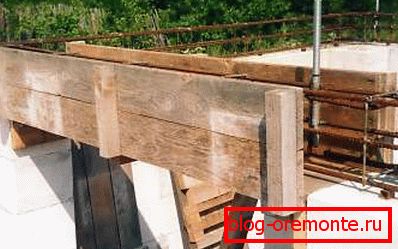

Renfort

Dans ce cas, le diamètre de l'armature dépendra de l'utilisation de la barre en béton armé - barre ou dalle. Si le produit ne transporte pas et prend de petites charges, vous pouvez utiliser une barre métallique ordinaire. O est également utilisé lorsque la structure du toit est légère et qu'une ceinture renforcée est utilisée.

Pour notre conception, vous pouvez utiliser un treillis de renforcement de 2 fils, dans ce cas, il est nécessaire de prendre la barre O6-8 mm. L'armature doit être posée sur toute la longueur du linteau et attachée avec du fil à tricoter.

Astuce: dans ce cas, le soudage pour le raccordement de la vanne n'a pas besoin d'être appliqué.

Comment renforcer le coffrage

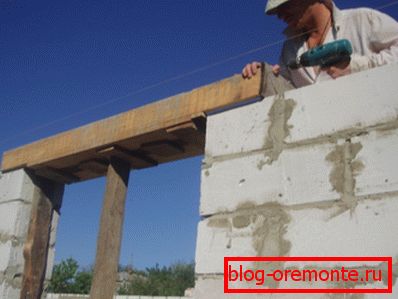

Pour installer un écran de coffrage horizontal, des supports doivent être réalisés. Il est dangereux de négliger cela, car le béton a un très grand poids, environ 2,5 tonnes par mètre cube. m

Lorsque vous versez la solution dans le moule, sa gravité peut plier ou décaler le bouclier, ce qui pourrait nuire à la forme du futur produit, et il sera impossible de le refaire. Par conséquent, le processus doit être pris au sérieux.

Placez l'hélice au centre de l'ouverture, plus près de la fenêtre, puis fixez-la. Connectez le bord intérieur de la forme avec un bouclier vertical afin que la forme ne puisse pas s'affaisser.

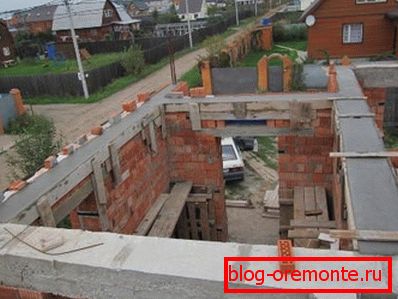

Béton coulé

Utilisez du béton M200 pour remplir les linteaux. Pour sa préparation, il est nécessaire de préparer la pierre concassée, le sable et le ciment dans une proportion de 2: 5: 1.

Astuce: bien tamiser le sable, décaper - rincer afin qu'il ne soit pas sale. Utiliser uniquement du ciment frais, dépend de la résistance du béton.

1. Mélangez bien le mélange sec dans une bétonnière, puis ajoutez-y de l'eau. La qualité du béton dépend de la manière dont la solution a été mélangée. S'il n'y a pas de malaxeur à béton, bien mélanger la solution avec une pelle.
2. Lors du coulage du béton dans les moules, il est nécessaire de soulever légèrement l’armature au-dessus du bouclier horizontal afin qu’elle ne soit pas visible et complètement immergée dans la solution. Pour ce faire, prenez des morceaux de briques brisées, d'environ 200 mm d'épaisseur, et placez-les sous le treillis d'armature.
3. Ensuite, versez une solution concrète dans le formulaire. Une fois le coffrage durci, démontez le coffrage et posez le mur au-dessus du coffrage.

Si vous le souhaitez, un quart peut être installé dans les ouvertures de la fenêtre, il a l’air très pratique et beau. Une telle cloison peut masquer l’espace avec la mousse d’installation et protéger votre maison contre l’air froid et les courants d’air. Sur les côtés et le haut de la fenêtre, le quart doit correspondre à une taille de 50 mm et la partie inférieure, où le seuil est installé, à 20 mm.

Astuce: lors de la fabrication de cavaliers fabriqués en béton armé pour les fenêtres, ces derniers doivent être réalisés avec un quart

Conclusion

Dans cet article, vous avez appris à fabriquer vous-même des linteaux en béton armé, ce que c'est et quels sont les matériaux et outils nécessaires. Des instructions détaillées ont également été données sur le placement des produits et leur sélection par type. Nous pouvons dire en toute sécurité qu’avec le strict respect de ces instructions, vous pouvez créer un élément de construction du niveau de résistance souhaité.

La vidéo de cet article vous aidera à trouver des informations supplémentaires sur ce sujet.
