Maison de bois 8x10: conseils pour le constructeur

Quel est le fondement de la construction d’une maison de 8 à 10 en bois? Combien de matériel acheter pour ses murs? Comment connecter du bois dans les angles et raccorder des sections droites des murs? Dans l'article, nous devons trouver des réponses à ces questions et à d'autres.

Fondation

J'espère

Le bois est un matériau relativement léger. La densité d'un arbre sec est trois fois - quatre fois inférieure à celle d'une brique en céramique rouge.

Si nous rappelons le fait que grâce aux meilleures qualités isolantes du matériau du mur, vous pouvez construire de manière plus subtile - les conclusions sont évidentes: une maison en bois pèsera un peu.

Comment peu? Calculons la masse approximative de la maison à partir d'une barre 8x10. Nous convenons que la maison est à un étage, avec une hauteur de murs de 3,2 mètres. L'épaisseur du bois utilisé comme matériau de construction est de 150 millimètres.

Remarque: nous négligeons délibérément le domaine des ouvertures et des pignons. La diminution de la masse des murs due aux portes et fenêtres est en partie compensée par son augmentation due à la construction de pignons solides; De plus, notre tâche est de n’effectuer qu’un calcul approximatif.

Afin de ne pas compliquer la tâche au-delà de ce qui est nécessaire, nous allons construire nos calculs sur trois hypothèses:

• La densité de la barre sèche est de 500 kg / m3.
• La masse totale de la structure, le reste de sa construction, est environ égale à deux fois la masse des murs extérieurs.
• Pour compenser l'influence de facteurs non pris en compte (par exemple, la charge de neige en hiver extrêmement enneigé), nous introduisons un facteur de sécurité de 1,3.

Calcul de charge

Alors, sur quelle charge devez-vous compter les fondations d’une maison en rondins?

• La longueur totale des murs est de 8 + 8 + 10 + 10 = 36 mètres.
• Leur superficie est de 36 * 3.2 = 115,2 m2.
• Le volume d’une épaisseur de 0,15 mètre est de 115,2 * 0,15 = 17,28 m3.
• Poids - 17,28 * 0,5 = 8,64 tonnes.
• Ce serait, en tenant compte de la masse des autres structures et de la marge de sécurité, que la fondation devrait être calculée sur la base d’une charge d’au moins 8.64 * 2 * 1.3 = 22,5 tonnes.

Des solutions

La solution la moins chère et la plus universelle est la base d’une maison en rondins sur pieux vissés. Il transfère la charge des couches supérieures lâches ou ductiles du sol aux couches plus denses situées en dessous; dans le même temps, les pieux vissés ne nécessitent pas de préparation du site ni de terrassement de la pente.

La charge utile d'un pieu de la taille la plus motrice - 108/300 mm (tube / lame) - dépend du type de sol et, dans le pire des cas, est estimée à environ 2 tonnes. C'est précisément cette valeur qui mérite d'être guidée sans études géologiques préalables.

Évidemment, pour la construction d’une maison en bois profilé 8x10, vous aurez besoin d’au moins 11-12 pieux, qui, si vous les visserez seuls, ne coûteront que 20 000 à 40 000 roubles.

Remarque: une telle variation de coût est due au fait que vous pouvez trouver des pieux de différentes longueurs, mais également avec différents types de pointes (le prix d'une pointe coulée est beaucoup plus élevé que celui d'un point soudé) et d'un revêtement anticorrosion différent (les piles galvanisées sont plus chères que peintes) .

La fondation de pilier est construite sur le sol sans différences de hauteur significatives. Il est facile de le construire de vos propres mains, mais dans ce cas, un certain travail de terrassement est nécessaire: des piliers en brique ou en pierre sont approfondis de 20 à 50 centimètres et installés sur une litière de sable.

La fondation la plus chère (mais ayant également la plus grande capacité portante) est une base en bande. La bande renforcée de 40 à 60 centimètres de large est posée non seulement sous le mur extérieur, mais également sous les cloisons internes massives. Tout d’abord, sous l’un d’eux, qui deviendra un support pour les poutres de plancher.

Calcul matériel

Combien de temps faut-il à un bois d'œuvre pour une maison de 8 sur 10? Avant nous est une tâche simple du cours de géométrie de l'école.

Les instructions pour calculer le nombre de poutres profilées de taille 150x150 pour la construction d’une maison sont les suivantes:

• La surface des murs est divisée en formes géométriques élémentaires - des rectangles et des triangles de taille connue.
• Leur surface est résumée (dans le cas d’ouvertures, il est plus facile de soustraire leur surface de la surface totale du mur).
• Le résultat est multiplié par l'épaisseur du bois. Au nombre obtenu, on ajoute environ 15% pour la taille.

Supposons que nous construisions une maison 8x10 à partir d’une barre profilée d’une section de 140 mm. La hauteur des murs extérieurs est de 3 mètres; La hauteur des pignons d'un toit à pignon simple est identique à 3 mètres. La maison a quatre portes de 2 * 0,9 mètres et 12 fenêtres de 1,2 * 1,4 mètres.

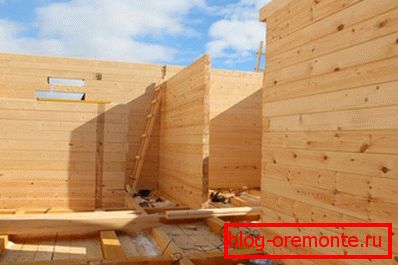

La longueur standard de la poutre est de 6 mètres. Par conséquent, pour supporter les poutres de plancher, qui devront être épissées, nous aurons besoin d'au moins une cloison solide. Nous allons le placer le long de la maison.

• Chaque pignon peut être représenté par deux triangles rectangles avec des jambes de 3 et 4 mètres de long. La superficie de ces triangles est de 3 * 4/2 = 6 m2, celle de tous les pignons sans ouvertures - 6 * 4 = 24 m2.
• La superficie des murs extérieurs et de la cloison longitudinale est (10 + 10 + 10 + 8 + 8) * 3 = 138 m2.
• La superficie des ouvertures est de 4 * (2 * 0,9) + 12 * (1,2 * 1,4) = 27,36 m2.
• La surface totale de toutes les structures solides à partir d'une barre moins les ouvertures est de 24 + 138-27,36 = 134,64 m2.
• Le volume de matériau du mur est de 134,64 * 0,14 = 18,8496 m2. Compte tenu du stock, nous devons acheter 22 mètres cubes de bois.

N'oubliez pas: nous avons calculé uniquement le nombre de barres profilées pour les murs. Les cloisons, les chevrons et les poutres sont calculés séparément; le calcul nécessite l'établissement préalable d'un croquis détaillé.

Les connexions

Nous devrons relier le bois dans les angles et sur les sections droites des murs: leur longueur dépasse la longueur du bois. Quels types de connexions sont possibles?

Coins

La connexion en demi-arbre est l’un des plus simples. Les extrémités des deux barres de liaison sont sélectionnées à la moitié de l'épaisseur. Pour que l'angle ne soit pas soufflé, la connexion (comme le reste du bois) est réalisée avec du chanvre naturel ou de la fibre de jute.

Le principal inconvénient de la liaison semi-bois est que lors du séchage, le volume du bois diminue. Si du bois profilé séché (et encore plus collé) a été acheté pour la construction, les angles ne seront jamais soufflés; mais si le bois avait au départ une humidité de 30% ou plus, il faudra calfeutrer les joints après rétrécissement.

Куда более разумная альтернатива - соединение » в теплый угол» (оно же - «в коренной шип»). Шип шириной от 1/4 до 1/2 ширины бруса выбирается на торце одного из соединяющихся брусьев; сбоку второго углового бруса выбирается соответствующих размеров шип. Благодаря сложной конфигурации соединение не продувается; кроме того, оно препятствует взаимному смещению бруса.

Il est utile de connaître quelques nuances:

1. La rainure est légèrement plus grande que la pointe (environ un millimètre dans toutes les tailles). Nous devons laisser de la place pour le sceau.
2. Les couronnes sont fixées avec des chevilles par incréments d'au plus 1,5 mètre; dans le même temps, le nog doit nécessairement être présent dans tous les coins de la maison en rondins.
3. La pointe peut être non seulement droite, mais aussi s’étendre à partir de la base. Dans ce cas, la connexion sera sensiblement plus forte.

Remarque: nous avons considéré les joints de coin les plus simples, sans résidus, dans lesquels le bois ne dépasse pas du coin. Les composés avec le reste de la plus fiable et mieux protéger contre les courants d'air, cependant, augmentent les coûts de construction.

Murs droits

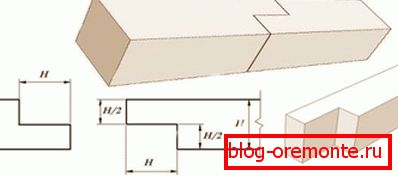

La solution la plus simple pour épisser du bois sur des sections droites des murs est le joint notoire dans le demi-arbre. Contrairement aux angles, le faisceau n'est pas sélectionné horizontalement, mais verticalement: dans ce cas, la connexion ne sera pas détruite. Manque de quart est fourni avec des chevilles.

Conclusion

Espérons que le lecteur a trouvé les réponses dont il a besoin dans l'article. Si quelque chose reste incertain - la vidéo de cet article vous en dira plus. Succès dans la construction!
