Marches en béton armé: documents réglementaires et

Existe-t-il un GOST pour les marches en béton armé? Selon quels documents réglementaires les marches et les escaliers sont-ils en béton armé? Comment sont-ils montés pendant la construction? Voyons le comprendre.

Liste de normes

Commençons par les documents réglementaires.

Полезно: GOST 9818-85 содержит техническое описание не только маршей и лестниц, но и производящихся отдельно бетонных проступей для них.

Normes de contenu

Que disent les documents mentionnés par nous?

GOST 8717.0.-84

La portée des marches en béton armé que nous avons déjà mentionnées - à l'intérieur et à l'extérieur des bâtiments. GOST donne une définition plus détaillée: il est permis de les utiliser à l'extérieur des bâtiments chauffés dans les zones climatiques les plus froides avec une saison de cinq jours, avec une température moyenne de -40 degrés. Le contact du béton avec des milieux agressifs est autorisé, ce qui permet l'utilisation de produits en production (y compris dans les entreprises de l'industrie chimique).

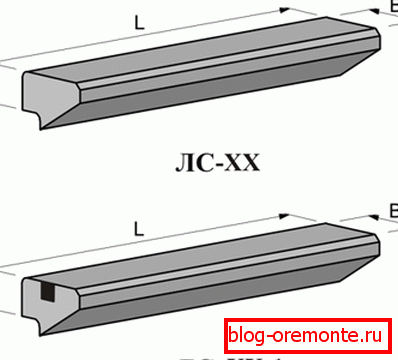

Les étapes sont réparties dans les catégories suivantes:

• BOS - le principal.
• LSV - Frise en haut (adjacente au site).
• LSP - doublure de protection.
• LSN - frise en bas.
• LSS - plat pour traverser des marches.

Le matériau principal des produits est le béton armé; Cependant, les principales étapes LS d'une longueur maximale de 1,5 mètre peuvent être réalisées sans renforcement.

La charge maximale à court terme pour les produits en béton armé est de 6 kPa, soit 600 kgf / cm2.

Nuance: la charge de calcul ne prend pas en compte le poids propre de la scène. Cependant, sur une base solide, il doit être complètement transféré sur cette base même, sans charger la marche.

La norme stipule que les marches d'escalier en béton armé sont constituées d'éléments en acier noyés pour la fixation de clôtures. Cependant, en accord avec le client, les hypothèques peuvent être remplacées par des sockets.

De plus, les marches plates du LSS sont complétées par des hypothèques pour la fixation au kosoura (poutres de support de la marche) d'une largeur de 155-180 mm; pour un projet spécifique peut être installé des éléments d'hypothèque supplémentaires.

Si nécessaire, les produits sont fabriqués à gauche et à droite, en fonction du sens de montée des escaliers. En règle générale, ce paramètre affecte uniquement l'emplacement des hypothèques ou des nids pour le montage de clôtures.

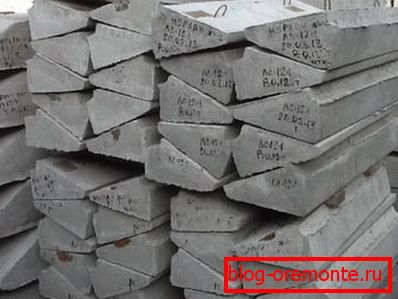

Selon le projet et en accord avec le client, les marches peuvent être fournies avec ou sans charnières. Dans le second cas, l'utilisation d'équipements de chargement avec des pinces spéciales est implicite: les produits en béton ne peuvent pas être élingus.

Les marches en béton léger doivent comporter une couche de béton épais d'au moins 15 mm d'épaisseur ou un revêtement résistant à l'abrasion en matériaux synthétiques sur leurs faces.

La finition de la surface supérieure dans la norme peut varier.

Quelles sont les options possibles?

1. Béton lisse sur du ciment ordinaire.
2. Béton décoratif - sur du gravier blanc, coloré ou de marbre.
3. Béton mosaïqueobtenu par meulage de béton sur des gravats de marbre et / ou sur des ciments blancs et colorés.

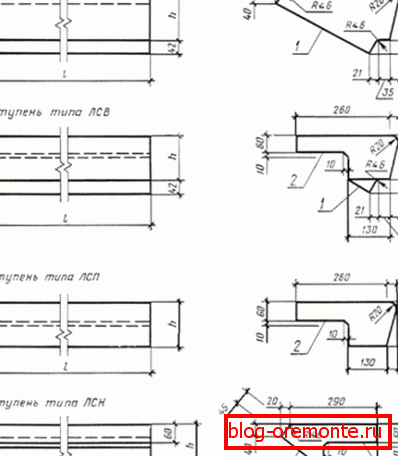

Quelle peut être la taille des marches de l'escalier?

• La largeur varie de 900 à 2380 millimètres.
• La hauteur varie de 100 à 168 mm.
• La profondeur de la bande de roulement - de 260 à 330 mm.

Les marches superposées en béton armé pèsent de 45 à 187 kilogrammes. Si vous n'êtes pas un athlète expérimenté - évidemment, il ne vaut pas la peine de prendre et de déplacer ces produits avec vos propres mains, sans avoir à charger d'équipement.

Les variantes de conception d’étapes sont décrites dans un document réglementaire associé - GOST 8717.1-84.

Marquage

Il est constitué de groupes alphanumériques et de traits d'union entre eux.

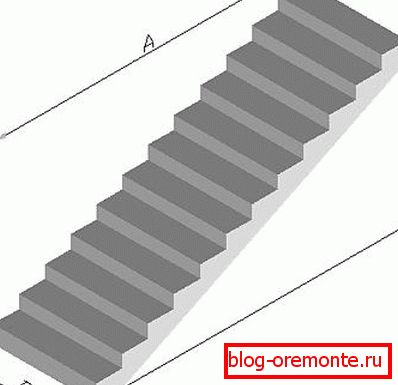

1. Le premier groupe indique le type de scène et ses dimensions, arrondis aux nombres entiers. En même temps, la hauteur de 145 mm n'est pas affichée.
2. Dans le deuxième groupe, il y a les lettres B - pour les marches principales en béton, L - pour les produits en béton léger et C - pour le silicate. Les marches préfabriquées en béton armé en béton dense, faisant référence à des types autres que BOS, ne sont pas marquées avec le deuxième groupe alphanumérique.
3. Dans le troisième groupe sont présents:

• Les figures 1, 2, 3, etc., indiquent la présence d’hypothèques ou de nids pour clôtures. La figure 1 correspond à la conception fournie par GOST 8717.1-84; les autres numéros font référence à la documentation du projet.
• La lettre L désigne l'exécution à gauche d'une marche (pour les escaliers avec une clôture à droite)
• Буква Г означает гладкую поверхность бетона на белом или цветном цементе, буква Ш - шлифованную мозаичную поверхность. Béton lisse на обычном цементе отдельно в маркировке не указывается.

• M signifie résistance accrue au gel (possibilité de fonctionnement à -40 ° C et en dessous). P - haute densité, permettant l'utilisation de produits en contact constant avec des fluides agressifs.

Marquage des échantillons

Donnons quelques exemples et analysons-les.

Exigences techniques

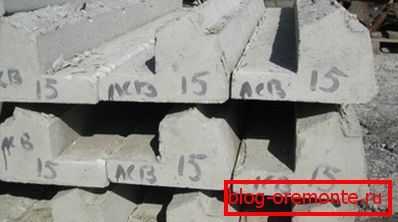

GOST pour les escaliers préfabriqués et leurs marches impose certaines exigences aux matériaux utilisés et, bien entendu, à la qualité des produits finis.

• La résistance à la compression du béton pour les escaliers extérieurs ne doit pas être inférieure à la nuance B25. Pour les échelles internes, l'utilisation de béton de la marque B15 est autorisée.
• La densité moyenne des bétons légers et siliceux ne doit pas être inférieure à 1800 kg / m3.
• Pour les produits destinés à fonctionner à l'air libre, dans des locaux non chauffés ou à une humidité relative constante supérieure à 60%, la vanne est protégée contre la corrosion. Le chemin est indiqué dans la documentation du projet.

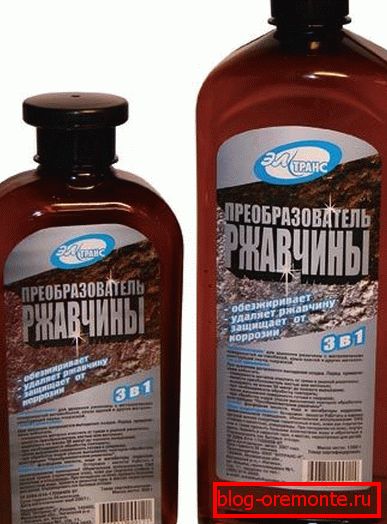

Utile: traditionnellement utilisé pour la protection des peintures. Cependant, il est maintenant facile de trouver un moyen plus efficace sur le marché: un convertisseur de rouille phosphatant qui crée un film durable d'oxydes de fer chimiquement convertis à la surface d'un acier résistant à la corrosion. Le prix du matériel commence à partir de 200 roubles / kg.

GOST 9818-85

La norme spécifie la fabrication de produits des types suivants:

Les charges estimées sans son propre poids sont les suivantes:

• 360 kgf / cm2 pour les bâtiments résidentiels.
• 480 kgf / cm2 pour les bâtiments publics et la construction industrielle.

Tous les éléments peuvent être réalisés dans les exécutions gauche et droite.

Les options de surface sont légèrement différentes de celles discutées ci-dessus, dans la norme précédente:

1. Surface en béton lisse sur du ciment ordinaire.
2. Surface de béton broyé sur ciment blanc, ciment coloré ou pierre concassée.

Clarifier: ce type de finition est autorisé uniquement pour les atterrissages et les bandes de roulement supérieures.

1. De plus, le site peut être fini avec des carreaux de céramique, offrant une résistance maximale à l'usure de la surface.

Marquage

Она и здесь состоит из нескольких групп, разделенных дефисами (см.также статью «Шлакобетон – все, что нужно знать о данном виде материалов»).

Le premier groupe indique le type d'élément et ses dimensions. En général, la longueur et la largeur en décimètres sont indiquées; pour les escaliers, leur hauteur est également indiquée (projection sur un plan vertical).

Nuance: pour une marche LMP avec une demi-plateforme supérieure, la longueur indiquée est égale à la longueur de la marche avec deux demi-plateformes appartenant au même type.

La lettre B dans le premier groupe signifie que nous nous trouvons face à la plateforme finale ou à la bande de facturation pour l’étape finale supérieure.

Le deuxième groupe contient:

• Pour les plates-formes et les marches - la charge calculée (la figure 4 correspond à une charge de 360 ​​kgf / cm2, la figure 5 à 480 kgf / cm2).
• Pour les bandes de roulement supérieures - exécution à gauche et type de finition de surface (- mosaïque polie; l'absence de lettres indique une surface de béton lisse).

Dans le troisième groupe peut être présent:

• La lettre L, désignant l'exécution à gauche de la marche ou de la tribune.
• La lettre K pour le site signifie la présence de consoles de support. La lettre M est une ouverture technologique pour le vide-ordures. La lettre Y - gagne à soutenir la marche.

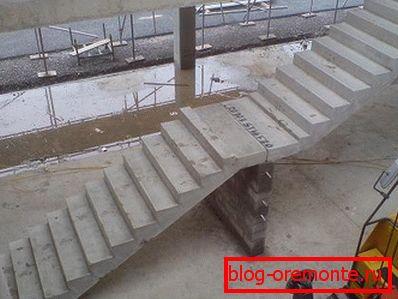

• Dans le cas de la marche LMP, le chiffre 1 indique la demi-plate-forme supérieure allongée, 2, la demi-plate-forme inférieure allongée, 3, l'absence de la demi-plate-forme inférieure.
• W - à nouveau poli surface de la mosaïque, K - face avec des carreaux de céramique.

• La lettre C parle d'une stabilité sismique accrue de l'élément structurel de l'échelle. Ces produits sont utilisés dans la construction de bâtiments conçus pour 7 à 9 points sur l’échelle de Richter.

Marquage des échantillons

Exigences techniques

Ils concernent le type de ferraillage utilisé, l'abrasion de la surface, la qualité du béton et les écarts maximaux admissibles en dimensions linéaires.

L'installation

Comment les escaliers en béton armé, les marches empilées et les autres éléments des escaliers sont-ils montés? Il est clair que ce travail est rarement effectué à la main avec une personne non formée; Il est également clair qu'un constructeur professionnel n'a presque pas besoin d'instructions d'installation.

Si tel est le cas, nous ne prêterons attention qu'aux points principaux.

• Pour l'alignement des marches utilisé des modèles en bois.

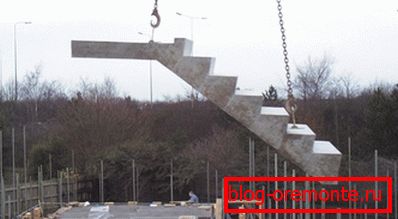

• L'installation маршей и площадок производится с помощью подъемного крана. Стропы цепляются за монтажные петли; в случае их отсутствия используются стальные захваты из профилированной трубы.

• Le rodage à la position désirée est effectué manuellement, barres de fer. La marche se déroule d’abord sur la plate-forme inférieure; le bord supérieur est réglé à la position souhaitée et est déposé sur un tampon de mortier de ciment.

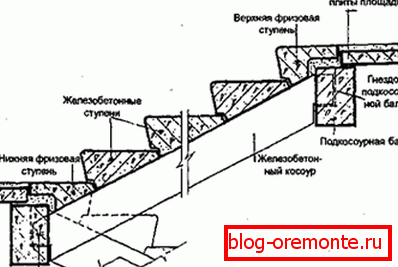

• Les marches peuvent être installées sur le kosoura à l’aide de machines lourdes et manuellement.

Clarifions les choses: il est clair que seules les étapes pesant jusqu'à 80-100 kg peuvent être montées manuellement. Transporter et installer des marches pesant entre 150 et 180 kg est non seulement problématique, mais également dangereux.

• Des marches empilées le long de la marche de bas en haut. Du mortier sable-ciment est coulé sur le bord de la marche inférieure, après quoi l'élément suivant de l'échelle est installé au sommet. Procédez simplement empilé sur la solution.

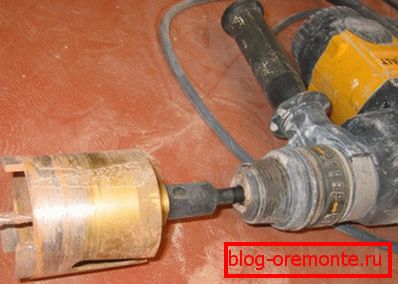

• Pour réaliser des trous de montage qui ne sont pas prévus dans la fabrication d'éléments, on utilise une découpe abrasive du béton armé - béton avec cercles de diamant, barres d'armature - avec des cercles de découpe ordinaires sur un chalumeau à métaux ou à gaz.

Il convient de garder à l’esprit que l’échec de l’armature affaiblit considérablement la structure: lors de la construction de bâtiments à plusieurs étages, une telle modification est interdite. Le forage au diamant de trous dans le béton, ainsi que les forets conventionnels, sont utilisés pour réaliser des douilles supplémentaires lors de l'installation de clôtures.

Conclusion

Будем считать наше знакомство с железобетонными лестницами и производимыми для их сборки изделиями состоявшимся (см.также статью «Железнение бетона: способы, материалы, последующая обработка»).

Comme d'habitude, la vidéo de cet article offrira plus d'informations au lecteur. Des succès!
