Marches en béton: la longueur et la largeur des travées de

Afin de faire des pas concrets de vos propres mains, le désir seul et la disponibilité des matériaux de construction ne seront pas suffisants - vous aurez également besoin d'une certaine connaissance des règles selon lesquelles les escaliers sont conçus. Après tout, la raideur, la largeur et la longueur de la volée d’escalier ne dépendent pas seulement de la facilité de mouvement mais aussi parfois de la santé humaine - des marches gênantes peuvent être la cause des blessures. Pour éviter cela, vous pouvez vous familiariser avec les règles générales de sécurité, les techniques de pose de coffrages et les méthodes de coulage du béton, ainsi que regarder la vidéo thématique de cet article en complément.

Construction d'escaliers

La longueur et la largeur de la durée. Les marches

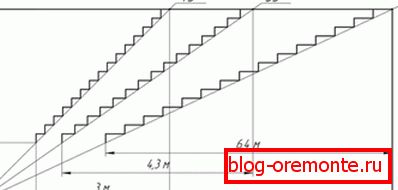

• Si vous souhaitez couler un escalier en béton dans votre maison pour un usage permanent de vos propres mains, vous devriez alors, selon GOST 23120-78, observer une certaine pente de la marche, qui peut être de 25? jusqu'à 45? - c'est le spectre de la pente la plus optimale. Mais, comme vous l'avez compris, l'angle dépend de la durée du départ. Par conséquent, si vous avez une telle opportunité, il est préférable de rendre l'ascension plus douce. Après tout, quand vous inclinez 40? -45? Il est extrêmement difficile pour les enfants, les malades et les personnes âgées de se déplacer et un tel escalier dans la maison peut être un obstacle insurmontable pour quelqu'un, surtout s'il est trop long.
• Le plus pratique pour la descente est la pente de la marche à partir de 33? jusqu’à 35 ans, c’est-à-dire qu’ici la personne n’a pas de difficultés particulières; en tout cas, elle devient le moins. Bien sûr, parfois, l'optimisation peut échouer par manque d'espace libre, mais dans de tels cas, construire des structures avec des virages de 90? et 180?

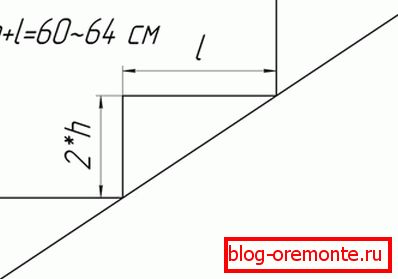

• Есть такой термин, как «удобная лестница» - это означает, что поднимаясь или спускаясь человек будет делать такой же шаг, как и при обычной ходьбе, а средняя его длина составляет от 60 см до 64 см (160-180 см - средний рост). Vous devez donc vous assurer que la hauteur de la contremarche (h), multipliée par 2 au total avec les bandes de roulement en L, soit aussi proche que possible de ce chiffre - 2h + L? 60-64 cm. 70% du pied d'un individu adulte, ce qui signifie que sa largeur sera d'environ 25 à 30 cm, soit dit en passant, les étapes de composition sont calculées selon le même principe.

Note Lors du calcul de la pente, vous devez tenir compte du fait que plus la marche est raide, plus les élévations seront hautes, ce qui réduira les bandes de roulement L, mais essayez de ne pas laisser cette valeur inférieure à 20 cm.

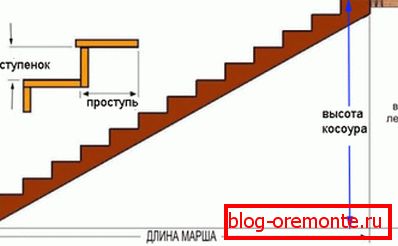

• Pour déterminer la taille du kosour, nous avons besoin du principe du triangle rectangle, où A représente la hauteur entre le niveau inférieur et le point supérieur du kosura; B est la longueur de la marche; C - la quantité que nous recherchons - de tels calculs permettront de réaliser le coffrage correctement. Pour de tels calculs, nous utiliserons une formule familière de l’école A²+B²=C².
• Imaginez que nous ayons besoin de poser des marches en béton entre deux étages, où la distance entre l'étage inférieur et l'étage supérieur est de 285 cm, et si le plafond a une épaisseur de 30 cm, la distance entre l'étage inférieur et le plafond sera de 255 cm.. Si nous prenons la hauteur de la colonne montante de 19 cm, nous aurons 2,85 / 0,19 = 15 bandes de roulement, comme dans la figure du haut, pouvant supporter 26 cm - 2h + L = 2 * 19 + 26 = 64 cm.
• Maintenant, pour construire le coffrage, rappelons le principe du triangle rectangle et calculons à l'aide de²+B²=C², ici A = 0,26 * 14 = 3,64 m et B = 2,85 m, ce qui signifie 3,64²*2,85²=13,2496+8,1225=21,3721. Mais nous savons que 21.3721 = C² et extrayez de cette valeur la racine carrée: v21.3721 = 4 623 m - c’est ainsi que nous obtenons la longueur nette du kosour, mais pour les découpes sur le coffrage, il est préférable de prendre un bois entre 4,8 et 5 m - il vaut mieux couper l’excédent plus tard.

• Un autre point important est la largeur de la volée d’escalier. La figure ci-dessus montre les paramètres standard acceptables.. Ainsi, la largeur minimale autorisée est comprise entre 70 et 80 cm. Elle s’applique le plus souvent aux objets non visités. Largeur moyenne ou confortable de 90 cm à 120 cm, mais le fait que plus que cela est déjà considéré comme une étendue spacieuse et n'est possible que dans le secteur privé et les bâtiments d'élite (plus la cellule est large, plus le prix du bâtiment est élevé).

Note Pour les calculs préliminaires (approximatifs), vous pouvez utiliser ce tableau, où la hauteur des marches est spécifiée en mm. Souvent, le problème dans la détermination du nombre d'étapes est que ce nombre n'est pas divisible sans reste. Par les mêmes calculs, vous pouvez installer des marches en bois sur une base de béton.

Installation de coffrage

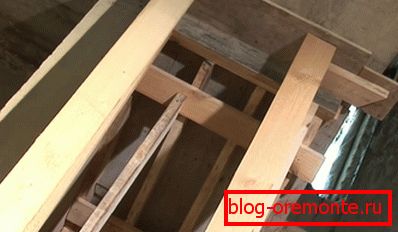

Прежде чем начать строительство опалубки, сразу хочется обратить внимание на подпорную систему (см. фото вверху), которая будет её удерживать вместе с мокрым бетоном, да ещё и вибрационными нагрузками во время заливки. Вся эта конструкция будет находиться в подвесном состоянии и её просадка в одном месте всего на 1-2 мм может вызвать образование трещин в бетоне, что практически сведёт на нет все ваши труды. Поэтому, в качестве стояков для подпорных элементов следует использовать брёвна, деревянный брус, не заботясь об ограничении их количества, а наоборот, устанавливая крепеж как можно чаще (см.также статью «Железобетонные ступени: нормативные документы и особенности монтажа»).

Pour la palette de coffrage, il est plus pratique d’utiliser du contreplaqué stratifié ou des panneaux de particules orientées (OSB); l’épaisseur de l’une et de l’autre feuille ne doit pas être inférieure à 10-12 mm pour assurer la rigidité.

Étant donné que vous devrez amarrer ce matériau, il restera une soudure à cet endroit sur le béton, mais cela peut être évité - les joints des panneaux sont scellés avec du mastic acrylique ou de la colle à carrelage. Alternativement, la palette peut être assemblée à partir de panneaux découpés ou rainurés et recouverte de cellophane dense ou de fibre de verre.

Для отбортовки используйте брус 150×50 мм или 200×50 мм, но чтобы поверхность литья получилась более гладкой, а следовательно, более привлекательной, то с внутренней стороны обшиваете её той же фанерой или ОСП, который использовали для поддона. Если заливка будет происходить у стены, то вам, естественно, понадобится только один борт, но если такая лестница будет находится посредине помещения, то отбортовывать конструкцию придётся с двух сторон.

Главным несущим элементом лестницы будет арматурный каркас, для которого следует использовать рифлёный прут сечением не менее 12 мм, а ещё лучше - 14 мм. Из него вяжется две обрешётки с ячейками 200×200 мм или 200×150 мм, только постарайтесь, чтобы все продольные и поперечные прутья были цельными - это придаст дополнительную прочность будущей лестнице.

Deux lattes sont reliées l'une à l'autre dans un cadre à l'aide de colonnes montantes verticales en ferraillage d'une fréquence de 600 mm à travers trois alvéoles (il est préférable de le faire directement sur la palette).

Каркас должен получится как бы в подвешенном состоянии, поэтому. Вертикальную арматуру для связки нарезайте на 50 мм длиннее, чтобы металлическая конструкция оказалась на своеобразных «ножках» - тогда она полностью будет залита бетоном и принесёт наибольшую пользу.

S'il y a un mur d'un côté de la structure, utilisez-le et, après avoir percé les trous, percez l'armature transversale. Knit produit du fil à tricoter tendre - il est beaucoup plus efficace que le soudage électrique ou au gaz.

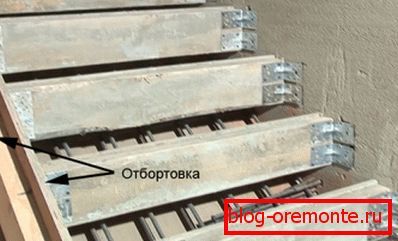

Обратите внимание на снимок вверху, там видно, как сделать бетонные ступеньки, точнее, там показан фрагмент отбортовки опалубки для их заливки, для которой используется тот же брус 200×200 мм или 200×150 мм, а с внутренней стороны ламинированная фанера или ОСП. Вся опалубка должна получиться жёсткой, поэтому для крепления поперечной отбортовки к продольной используются металлические уголки, которые прикручиваются саморезами, что тоже хорошо видно на фотографии. В данном случае очень важно соблюдать высоту и горизонтальный уровень ОСП или фанеры, потому что её верхняя грань будет ориентиром для заливки бетона на ступеньку лестницы.

Sans aucun doute, sur les marches que vous montez, il y aura une balustrade; vous avez donc besoin d'un balustre et, avant de couler du béton, il est préférable de souder les hypothèques au cadre, qui servira de base. Cela peut être fait à chaque étape et après une étape - si cela n'est pas fait, vous devrez percer des trous de diamant dans le béton, ce qui sera plus difficile.

Recommandation. Vous devez assembler toute la structure à la fin, installer tous les supports mentionnés au début du sous-titre et vérifier la solidité du coffrage. Si vous remarquez qu'il y a un contrecoup dans un nœud ou dans l'ensemble de l'assemblage, le travail ne peut pas être démarré - cette carence doit être éliminée.

Travaux concrets

Tableau des proportions des ingrédients du béton

Vous devez maintenant préparer une solution de coulage, en respectant les proportions des ingrédients cités dans le tableau supérieur, mais rappelez-vous que la réparation des marches en béton est presque impossible (produits cosmétiques uniquement), ce qui signifie que vous avez besoin de béton non inférieur à la classe M300 B22.5 (au dessus de votre choix).

Il peut être préparé indépendamment dans une bétonnière ou même manuellement, et malaxé dans n’importe quel récipient. Toutefois, s’il existe un nœud ZHBI à proximité, vous pouvez alors commander une solution prête à l'emploi. Il est facile de calculer sa quantité - calculer le volume de chaque étape (hauteur * par longueur * par largeur) et multiplier par leur nombre plus la plate-forme, le cas échéant.

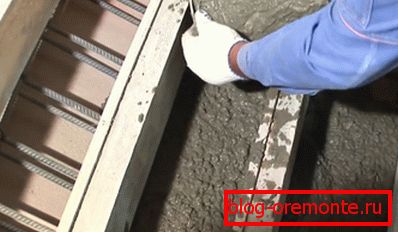

La consistance du mortier doit être similaire à celle de la chape en ciment-sable, c'est-à-dire que le mélange sera suffisamment rare pour pouvoir remplir tout l'espace autour de la cage d'armature. Vous commencez à couler par le bas - s'il y a une plate-forme là-bas, vous commencez par créer une plate-forme, puis vous dévalez les marches. Essayez simplement de ne pas laisser de bulles d'air et vous pouvez d'abord utiliser une coupure de bêche ou de bâton pour l'enfoncer.

Prenez cela très au sérieux - nous avons déjà dit que la refonte de certaines étapes est impossible. Le vide dans la structure est donc un défaut critique (inamovible).

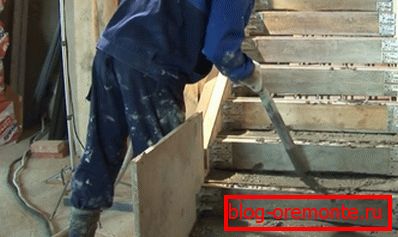

Indépendamment du fait que vous tamponnez la solution avec un bâton, ce sera très bien si vous utilisez également un vibrateur à cet effet. Vous vous débarrasserez ainsi des plus petites bulles d'air et lisser les marches avec une truelle et frotter avec une truelle.

N'oubliez pas de laisser les hypothèques en vue - si vous les oubliez, vous devrez probablement percer ou couper des marches pour atteindre le cadre, mais couper le béton armé avec des cercles de diamant entraîne la destruction du monolithe, ce qui n'est pas souhaitable.

Conclusion

Le coffrage peut être démonté après une semaine, mais ne commencez pas à manœuvrer avant 28 jours! Si, par hasard, des copeaux ont été formés lors du démontage du coffrage, la restauration des marches en béton s’effectue ici à l’aide de colle à carrelage Ceresit CM11 (apprenez également à réaliser vous-même des marches pour le porche dans le pays).
