Marquage du béton et des produits en résultant: on apprend à
Décrypter le marquage du béton, ainsi que des produits à base de béton, est très important pour ceux qui envisagent de construire de manière autonome. Comprendre toutes les subtilités de la nomenclature, c'est au moins parce que nous pouvons gagner du temps sur le choix des matériaux appropriés et réduire le risque d'acheter non ce dont nous avons besoin.
Dans notre article, nous fournirons des informations sur les notations les plus courantes, ainsi qu'un certain nombre de conseils sur l'utilisation de certains matériaux.
Le béton et ses types
Qualité du matériau
Le béton lui-même, utilisé pour résoudre un grand nombre de problèmes d’ingénierie, est caractérisé par deux indicateurs: la marque ou la classe. Ces deux indicateurs sont interdépendants et peuvent donc être utilisés en parallèle. Pour naviguer dans une variété de matériaux, il est utile d'étudier les principes de base sur lesquels la gradation est construite.

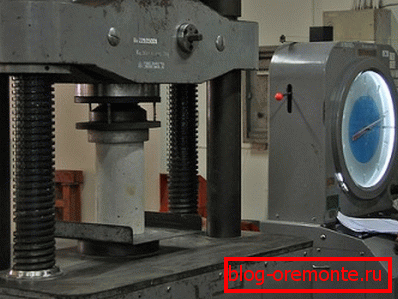

La marque est un indicateur qui correspond à la valeur moyenne de la résistance à la compression du béton, exprimée en kgf / cm2.
Faites attention! La note est calculée pour un matériau qui a durci pendant 28 jours dans des conditions optimales.
Бетоны разных марок по ГОСТу обозначаются индексами от М50 до M1000. Примеры использование наиболее распространенных типов мы приводим в таблице ниже:
| Matériel | Caractéristiques d'utilisation |
| M100 | Il est utilisé dans les travaux de fondation comme semelle: il est coulé sur des bases en terre pour leur permettre un nivellement et une préparation en vue de la pose de la couche de base. |
| M200 | Une des marques les plus couramment utilisées. Il est utilisé pour le remplissage de sols et de chapes, la formation de fondations, de pavages, de pistes de pose, etc. Des produits en fonte sont également fabriqués à partir de ce matériau, tels que des escaliers, des linteaux, des contrefiches légèrement chargés. |
| M250 | Diffère dans une plus grande durabilité, que la version précédente. Il est utilisé pour la formation de fonds de roulement de type monolithique, ainsi que pour la fabrication de dalles de plancher à faible charge de fonctionnement. |
| M350 | Dans la production de produits en béton armé, l’instruction recommande l’utilisation de cette marque. Les plaques de béton M350 sont en fonte, linteaux, poutres, pieux, éléments de chaussée, etc. |
| M400 et M450 | Ce matériau est caractérisé par la plus grande résistance. Il participe à la construction de structures hydrauliques, de supports, de colonnes et d’autres structures soumises à des charges accrues. |

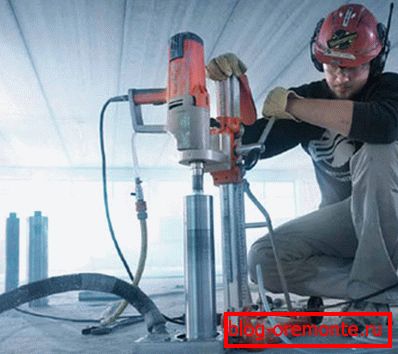

| M500 (parfois M550) | Le composé le plus durable de ceux utilisés dans la construction de masse. L'objectif principal est la construction de supports et de murs avec des exigences accrues en matière de fiabilité. Après la solidification, il est pratiquement impossible de traiter, si nécessaire, seule la découpe de béton armé avec des cercles de diamant est utilisée. |
Comme vous pouvez le constater, une grande variété de matériaux est assez volumineuse. Il convient également de noter que le béton doit être choisi en stricte conformité avec la tâche à accomplir, car le prix des différentes marques diffère de manière significative.
Classe de matériau
Параллельно с маркой используется также обозначение класса бетона (читайте также статью «Антисептик для бетона: особенности выбора и применения»).
La classe est une caractéristique de la résistance du matériau, avec une probabilité d'au moins 95%. Par exemple, le matériau désigné par l'indice B20 doit résister à une charge de 20 MPa.
Comme nous l'avons noté ci-dessus, la marque et la classe sont liées.
Si vous souhaitez transférer un indicateur à un autre de vos propres mains, vous devez utiliser la formule suivante:
B = (M * 0,79) / 10, où:
- B - classe de matériau.
- M - marque de béton.

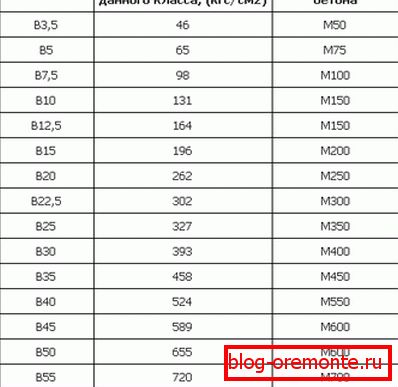

Pour plus de commodité, un tableau a été développé, indiquant la conformité de la classe de ciment et de la nuance la plus proche. Un fragment de ce tableau avec les espèces les plus fréquemment utilisées est donné ci-dessous.
Produits en béton armé et leur nomenclature
En plus du béton, les produits à base de celui-ci sont également étiquetés.
Le plus souvent pour leur désignation sont utilisés des index alphanumériques:
- Une combinaison de deux ou trois lettres indique le type de produit et sa configuration.
- Les figures montrent les dimensions linéaires de l’objet: longueur, largeur (parfois section) et hauteur. Les valeurs les plus couramment utilisées sont exprimées en décimètres - par exemple, c'est ainsi que s'effectue le marquage des pieux en béton armé.
- Les plaques de dalle sont un peu différentes. En plus des dimensions linéaires, elles indiquent la charge calculée sur le produit en tonnes.
- Le marquage des linteaux en béton armé présente également plusieurs différences. En plus des dimensions linéaires, le marquage indique également la charge admissible sur la pièce et, avant que les lettres ne reçoivent un index numérique, indiquant le type de section transversale.
Faites attention! Si une grue est utilisée pour transporter les ponts, il est très important qu'il y ait des boucles sur chaque produit. Ceci est démontré par l'index des lettres "P", placé après les désignations numériques.
Les principaux types de produits, leurs indices et leurs caractéristiques sont indiqués dans le tableau ci-dessous:
| Groupe de produits | Principales variétés et leur étiquetage |

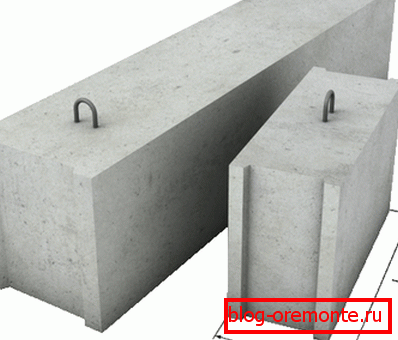

| Blocs de fondation | · Solide - FBS. · Avec découpe pour cavaliers ou communications - FBV. · Avec des vides au bas - FWP. |
| Pieux | · Solide carré - C. · Carré creux - SP. · Ronde - SK. · Pile shell - AVEC. |
| Dalles de sol | · Pour chevaucher des tunnels et des canaux - PT. · Flat - TAP. · Fileté - PPP. · Léger - PBO. |
| Dalles de route | · Standard - PDP. · Tensioned - PDN. · Ondulé - PDG. · Aérodrome avec ondulation de surface - PAG. · Pour routes permanentes - 1P. · Pour les chaussées temporaires - 2P. |
| Sauteurs | · Façade - PF. · Poutrelles en L - PG. · Carré - PB. · Dalles - PP. |
Naturellement, voici des informations uniquement sur les produits les plus courants et leurs principaux types. La nomenclature des structures en béton armé est très étendue et, par conséquent, avant de commencer les travaux, vous devez étudier attentivement toute la gamme disponible.
Conclusion
Приведенная выше маркировка железобетонных изделий, а также информация о марках и классах растворов, применяемых в строительстве, являются весьма полезными для начинающего строителя. И даже если вы не планируете проектировать сооружение сами, полученные знания помогут вам проконтролировать работу нанятых специалистов (см.также статью «Удобоукладываемость бетонной смеси: нормативные документы, марки, методы испытаний»).
Donc, vous devriez examiner attentivement toutes les données présentées, ainsi que regarder la vidéo dans cet article.
