Mélangeur de béton fabriqué à partir de matériaux de
Dans cet article, nous verrons comment un malaxeur à béton fait maison peut être fabriqué manuellement à l'aide de matériaux de récupération et d'outils disponibles. Le sujet de l'article est plus que pertinent, car la présence d'un malaxeur à entraînement mécanique est un gage de bonne qualité et d'un bétonnage réussi.
Il semblerait que cela pourrait être plus facile, car il suffit d’acheter l’unité nécessaire ou, au pire, de le louer. C'est comme ça, mais si le budget alloué aux travaux de construction est limité, la fabrication d'une bétonnière faite maison aura une incidence favorable sur le coût du résultat final.
Pour déterminer le choix de la technologie optimale pour l’auto-fabrication du mélangeur, considérons le dispositif et le principe de fonctionnement du dispositif d’usine.
Caractéristiques de construction
La plupart des bétonnières modernes se composent d'un tambour, d'une traverse, d'un métal soudé et d'un entraînement électrique.
Le tambour dans lequel sont chargés les ingrédients est fixé sur la traverse au moyen de roulements. Le moteur est situé à proximité immédiate du tambour et transmet le couple via une transmission par chaîne ou par courroie. L'intensité de rotation du tambour est contrôlée par un engrenage.
En fait, la conception de la bétonnière d'usine est simple et peut être répétée indépendamment avec l'introduction de certaines modifications.
Nous fabriquons un mélangeur à partir du canon
Essentiellement, le tambour malaxeur à béton est le fût en métal. Par conséquent, pour la fabrication de l'unité de leurs propres mains, il est tout à fait logique d'utiliser un conteneur cylindrique inutile mais assez puissant.
Les instructions pour la fabrication de notre appareil nécessitent l’utilisation d’un fût en métal jusqu’à 200 litres. Trouver une telle capacité ne semble pas être particulièrement difficile. Par exemple, vous pouvez utiliser le conteneur sous le carburant.
Technologie de fabrication
- Lors de la phase initiale aux extrémités du fût, nous réalisons des trous pour les boulons et l’arbre de fixation des brides..
- Sur le côté du tonneau, découpez une ouverture rectangulaire sous la porte de chargement (dimensions 300 * 240 mm).
- Pour serrer le tambour, coller les bords de l’ouverture de l’extérieur avec un mastic caoutchouc ou polyuréthane. Plus le joint choisi est épais, mieux c'est.
- Découpez la tôle d'acier dans la tôle afin que ses bords chevauchent la ligne de l'ouverture découpée..
- Nous soudons des charnières et un dispositif de verrouillage fiable aux bords de l'ouverture et au couvercle du regard. Il est plus facile de fabriquer le dispositif de verrouillage à partir des angles soudés au couvercle et au corps. Dans les coins, nous forons des trous pour le boulonnage.
- Dans l'étape suivante, nous faisons un entraînement manuel.. Le principe de fonctionnement de cette conception est à bien des égards similaire à l'action de la poignée rotative du puits. Pour préparer l’arbre, vous pouvez utiliser une conduite d’eau d’un diamètre de 50 mm.
- L'arbre aux extrémités du canon fixé par des brides. Les brides peuvent être fabriquées avec des tuyaux plus gros. Les brides sont fixées aux extrémités du fût par soudage ou par boulonnage.
- Pour que le mélange soit effectué de manière plus approfondie et intensive, des peignes doivent être installés à l'intérieur du fût.. Les peignes sont fabriqués à partir d'un coin de 50 * 50 mm et d'une longueur de 700 mm. Les dents sont les plus faciles à fabriquer avec des clous de construction de 100 mm, suffisants pour souder à la base. Les peignes peuvent être fixés à l'intérieur du canon par une connexion boulonnée ou soudée. Fixez les peignes le long du passage de la tige. En règle générale, 4 à 5 peignes pour un canon standard suffisent.
- Ensuite, récupérez le rack, comme indiqué dans le schéma.. La fixation de l'arbre nécessite un roulement.

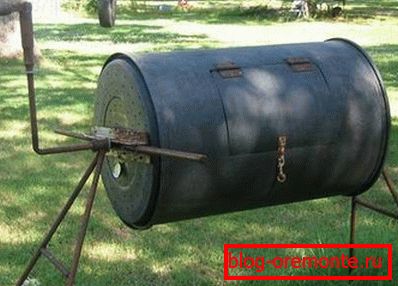

L’utilisation de l’unité finie s’effectue comme suit. Le mélange est versé à travers la trappe. Ensuite, la même eau est versée. De plus, la trappe est fixée avec des boulons et vous pouvez procéder à la rotation du canon.
Le prix d'un tel dispositif est faible, tandis que l'efficacité de l'application est suffisante pour le bétonnage dans des conditions de construction individuelles. Un inconvénient important de ce dispositif réside dans les dimensions limitées de la porte de chargement sur le côté.
Les petites dimensions de la trappe ralentissent le processus de chargement et de déchargement des matériaux de construction, mais malheureusement, une augmentation de la taille de la fenêtre de chargement sur le côté du fût affecte négativement la résistance de la structure pour le béton en général.
Mélangeur de fabrication à entraînement électrique
Nous savons donc comment fabriquer une bétonnière artisanale. Les avantages d’une telle installation sont évidents, mais il est assez fatiguant de tourner la poignée lors du coulage d’une solide fondation en béton. Économiser de l’énergie et gagner du temps facilitera l’utilisation d’une commande électrique.
Important: il n’est pas rentable d’acheter un moteur électrique avec de nouveaux moteurs, mais s’il existe un ancien équipement dont il peut être retiré, vous devriez certainement en profiter.
La meilleure option est le moteur d'une machine à laver de l'échantillon soviétique avec une charge verticale. Les moteurs équipés de machines à laver modernes importées ne conviennent pas, car ils sont minces et ne résisteront probablement pas au poids d'un conteneur en métal rempli de mortier.
Si vous avez un besoin urgent du mélangeur et que vous devez travailler avec de petits volumes de solution (jusqu'à 100 litres), vous pouvez utiliser l'ancienne laveuse avec un minimum de modifications du tambour.
Important: en installant les lames au bas du tambour et en réglant l’installation à 45 degrés, vous pouvez préparer des solutions de haute qualité, mais sans utiliser de gravats.
Si vous avez besoin d'un appareil plus convivial, vous devrez utiliser une machine à souder.
Technologie de fabrication
Comme mentionné précédemment, l'inconvénient des agitateurs à chargement latéral est leur faible capacité de chargement. Ce problème peut être résolu en éliminant la trappe latérale au profit du chargement final.
Nous avons donc un moteur, un entraînement par courroie et d’autres éléments structurels d’une machine à laver ancienne, mais qui fonctionne, ce qui signifie qu’il est temps de commencer à fabriquer une bétonnière.
- Pour commencer, préparez 3-4 lames de 100 * 10 cm de tôle d'acier de 3 mm d'épaisseur.

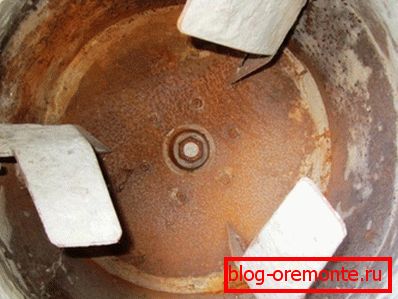

- Lames rectangulaires soudées à l'intérieur du corps en métal en diagonale. L'angle des pales est choisi de manière à pousser la solution vers l'intérieur et non vers l'extérieur lorsque le tambour tourne. Cependant, si vous faites une erreur, vous pouvez changer la polarité de la connexion et le barillet tournera dans le sens opposé.
- Dans l'étape suivante, nous roulons les bords du canon à partir de l'extrémité où la charge sera effectuée. Ainsi, il sera possible d'éviter les éclaboussures du mélange.
- Le cadre, sur lequel le tambour sera placé, est bouilli à partir d'un coin en acier de 5 * 5 cm.Le cadre peut être rendu fixe, mais dans ce cas, la solution devra être expédiée avec une poche. Pour faciliter le déchargement peut être dû au cadre pivotant. Dans ce cas, le tambour peut être incliné. De plus, lors de l'expédition, il sera possible de changer la polarité de la connexion du moteur afin que celui-ci fasse tourner le tambour dans l'autre sens et pousse la solution finie.
- Nous fixons le canon au cadre à l’aide d’une puissante bride en métal, que nous montons au bout du canon avec des boulons.

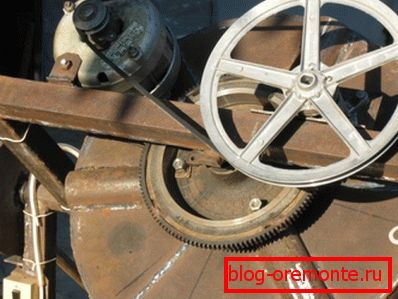

- Dans le cadre, nous soudons 2 roulements puissants, à travers lesquels l'arbre passe de la bride à la poulie, auxquels le couple sera transmis via un entraînement par courroie.
- Pour simplifier la conception du mécanisme incliné, le cadre peut être doté d'une roue avec des poignées similaires à celle d'une brouette, de sorte que la structure, si nécessaire, puisse être renversée et que la solution prête à l'emploi soit jetée.
Caractéristiques de l'alimentation
En règle générale, les bétonneuses de production en usine sont conçues pour une alimentation triphasée. Cela crée un inconvénient lorsqu'une alimentation électrique régulière est fournie sur le site de construction. Comme nous utilisons un moteur d’une machine à laver domestique comme moteur électrique, nous utilisons le raccordement habituel.
Important: pour le fonctionnement complet de l'appareil, il est conseillé de prévoir un boîtier solide fiable pouvant couvrir les commutateurs et autres appareils alimentés en électricité.
Conclusion
Vous savez maintenant en quoi consiste une bétonnière faite à partir d’un tonneau et comment la fabriquer vous-même. Vous pouvez trouver des informations plus utiles et informatives en visionnant la vidéo dans cet article.
