Nous comprenons comment calculer le volume d'un anneau de

Les personnes associées à la construction, à la rénovation ou à l'aménagement de banlieues rencontrent plus souvent cette question, mais il arrive aussi qu'un simple citoyen de la rue doive chercher une réponse. Dans notre article, nous allons essayer de vous aider avec ceci, en vous expliquant non seulement les formules et les calculs eux-mêmes, mais aussi en décrivant un peu les anneaux de béton eux-mêmes.

Pit sous le puits après sa conception finale

Bagues en béton armé

Les anneaux en béton armé sont des conceptions spéciales pour la construction de puits de différentes tailles, qui sont le plus souvent utilisés sur des réseaux externes d'approvisionnement en eau et de drainage.

La fabrication de produits standard est réalisée en usine à partir de béton de haute qualité, dans le strict respect des "structures de plomberie en béton armé" de GOST.

Le processus de fabrication des anneaux de béton n’est pas particulièrement difficile, nous avons besoin de:

  • L'acier renforcé d'un diamètre allant jusqu'à 10 mm.
  • Béton de haute qualité.
  • Moule pour la coulée.

Les produits en béton armé pour le dispositif de puits sont disponibles en tailles standard avec des marquages ​​reflétant la fonction de la bague et sa taille. Nous parlerons des variétés ci-dessous.

Pour ce qui est de la manière dont le prix de chaque produit spécifique est calculé, il est nécessaire de comprendre ici le nombre de cubes dans un anneau en béton.

Calcul de l'anneau de support en béton armé

Connaissant la taille du produit, il est facile de calculer la quantité de béton dans le joint f-ring, nécessaire à sa fabrication.

Mais comme il existe de nombreuses options sur le marché de la construction, prenons, par exemple, la bague de support KO 6 - le volume de béton du produit est calculé comme suit:

  • Nous devons d’abord écrire les paramètres (dimensions), dans ce cas ils seront égaux aux indicateurs suivants - 840 x 580 x 70 mm.
  • Calculer l'aire d'un cercle de plus grand diamètre par la formule -? П d2 = 1/4 x 3,14 x (0,84 x 0,84) = 0,553896 m2. Où P = 3,14 et d est le diamètre extérieur (dans notre cas, 840 mm). Nous traduisons tout en mètres.
  • Maintenant, en utilisant la même formule, nous calculons l'aire d'un cercle avec un diamètre intérieur -? x 3,14 x (0,58 x 0,58) = 0,264074 m2.
  • Déterminez la surface du produit lui-même. Pour cela, vous devez soustraire de la surface d'un cercle de diamètre extérieur et de la surface d'un diamètre intérieur de 0,553896 - 0,264074 = 0,289822 m2.
  • En multipliant la surface par la hauteur, on découvre son volume - 0,289822 x 0,07 = 0,02028754 m3.

Nous avons donc calculé le volume de béton pour l’anneau de support KO 6, comme vous pouvez le constater, il n’ya rien de difficile à cela, l’essentiel est de connaître la formule et les paramètres du produit. Cependant, il est toujours plus facile de faire des calculs que de construire un puits de vos propres mains: un équipement spécial est nécessaire ici.

Au minimum, il faut une grue capable de soulever une charge d'une demi-tonne ou même d'une tonne (voir photo)

Variétés de produits en béton pour puits

Nous donnons les paramètres de tous les types d’anneaux fabriqués pour plus de clarté (les paramètres seront décrits dans l’ordre suivant: hauteur, épaisseur de la paroi, diamètre interne et poids):

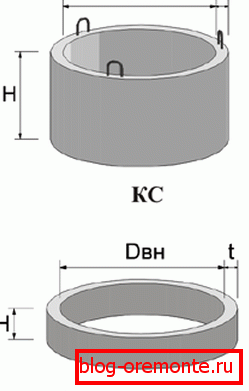

La figure montre les paramètres importants qui faciliteront les calculs.

Note! Marquage COP signifie l'anneau suivant.

  • KS-7-1, 10 cm, 8 cm, 70 cm, 46 kg.
  • KS-7-1,5; 15 cm, 8 cm, 70 cm, 68 kg.
  • KS-7-3, 30 cm, 8 cm, 70 cm, 140 kg.
  • KS-7-5, 50 cm, 8 cm, 70 cm, 230 kg.
  • KS-7-6, 60 cm, 8 cm, 70 cm, 250 kg.
  • KS-7-9, 90 cm, 8 cm, 70 cm, 410 kg.
Les produits de faible hauteur sont appelés complémentaires.
  • KS-7-10, 100 cm, 8 cm, 70 cm, 457 kg.
  • KS-10-5, 50 cm, 8 cm, 100 cm, 320 kg.
  • KS-10-6, 60 cm, 8 cm, 100 cm, 340 kg.
  • KS-10-9, 90 cm, 8 cm, 100 cm, 640 kg.
  • KS-12-10, 100 cm, 8 cm, 120 cm, 1050 kg.
  • KS-15-6, 60 cm, 9 cm, 150 cm, 900 kg.
  • KS-15-9, 90 cm, 9 cm, 150 cm, 1350 kg.
  • KS-20-6, 60 cm, 10 cm, 200 cm, 1550 kg.
  • KS-20-9, 90 cm, 10 cm, 200 cm, 2300 kg.
Une grande variété de bagues vous permet d’équiper facilement le puits de la taille souhaitée

Faites attention à la présence d'oreilles renforcées pour les produits pesant plus de 100 kg.

Un produit marqué, par exemple, KS-10-6 est appelé un anneau entièrement mural avec les dimensions

  • La hauteur est de 60 cm.
  • Le diamètre intérieur est de 100 cm.

Il existe des produits avec le marquage KO (support d'anneau), ces produits se retrouvent dans la version suivante:

  • KO-6, hauteur-7 cm, diamètre intérieur - 58 cm, diamètre extérieur - 84 cm, poids - 60 kg.

Une autre modification concerne le revêtement des puits sous la trappe (anneau K 1a dont le volume de béton est calculé en fonction des paramètres ci-dessous):

  • К - 1а, hauteur -18 cm, diamètre intérieur - 58 cm, diamètre extérieur - 100 cm, poids - 160 kg.
Moyens d'étiquetage PP - dalle de sol

Des produits supplémentaires vous permettent d’ajuster plus précisément la hauteur du puits, dans certains cas, en nivelant avec le sol, dans d’autres - en les rendant plus visibles. Le montage d'éléments de revêtement en béton sur la plaque de couverture du puits aidera à relever la trappe au-dessus de sa surface.

Pour cette raison, il est exclu:

  • Fuite de pluie et fonte de l'eau dans le puits.
  • Frapper les véhicules sur l'écoutille si le puits est situé sous la chaussée.
  • Inondation de la trappe elle-même.

L'un des paramètres importants d'un tel produit est le volume de l'anneau de béton - 1 mètre cube, il s'agit de l'unité de mesure utilisée pour tous ces calculs.

Astuce! Il arrive souvent que vous tombiez sur des publicités pour la vente de produits en béton usagés, notamment de supports muraux pour le puits. Nous vous conseillons d’étudier les produits avant de les acheter. En particulier, inspectez les murs intérieurs, sur lesquels on peut voir des irrégularités et différentes nuances de béton (des vendeurs injustes réparent les fissures).

Conclusion

Nous espérons que les instructions ci-dessus vous aideront à trouver la bonne réponse à la question. Si vous rencontrez des difficultés lors de ce processus, vous pouvez toujours utiliser la calculatrice électronique gratuite, disponible sur Internet.

Dans les vidéos présentées dans cet article, vous trouverez des informations supplémentaires sur ce sujet.
