Panneaux en béton armé pour murs - aperçu complet des types

Les murs extérieurs en béton et les panneaux en béton armé sont largement utilisés dans la construction de maisons, d'installations industrielles et publiques. Leur apparition, il y a plus de 50 ans, a constitué une véritable avancée dans la construction et a permis de raccourcir la construction de plusieurs bâtiments.

Types de panneaux en béton armé

Le béton armé est un monolithe de barres d'acier et de béton. L'interaction de ces matériaux est très efficace. La pierre de béton adhère de manière fiable au métal, le protégeant bien de la rouille. Ces composants se complètent pour résister à différentes charges.

Les structures résultantes ont une résistance significative et seul un outil de haute technologie peut aider à leur traitement. Récemment, le forage au diamant de trous dans le béton est devenu populaire.

Faites attention! Le volume des produits en béton, principalement, est occupé par des matières premières bon marché - gravier, gravats, sable. Par conséquent, leur prix est relativement faible.

Quels types d'entre eux existent

Les produits en béton armé sont divisés en:

• sous-vêtements tendus;
• analogues renforcés par la méthode habituelle.

Par densité (poids spécifique) et type de béton:

• panneaux de béton super lourds, leur densité est de 2,5 t / m?
• analogues lourds, avec une densité de 1,8 / 2,5 t / m²;
• poumons, leur poids spécifique peut atteindre 1,8 t / m²;
• produits ultra-légers, leur densité est de 0,7 t / m²?.

Par leur structure, les panneaux muraux en béton armé sont divisés en:

• monolithique;
• creux;
• produit à partir d'un type de solution;
• fabriqué à partir de différents types de mélange.

ZHBI peut avoir l'intention de:

• pour les bâtiments résidentiels et publics;
• pour les installations de production;
• pour les structures d'ingénierie.

Méthodes de production

La production de panneaux est réalisée dans les usines de produits en béton par diverses méthodes.

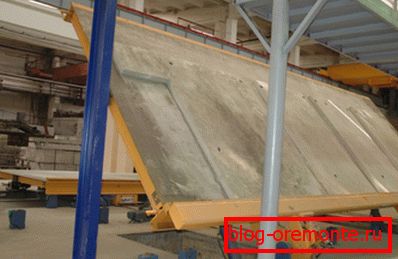

1. La technologie du stand est conçue pour la fabrication de produits de grande taille.. La solution est coulée dans des formes fixes. Unités spéciales: manipulateurs de béton et vibrateurs s’approchent des stands et réalisent des étapes technologiques
2. La méthode de la cassette est une modification de la méthode précédente.. Les panneaux sont fabriqués dans des cassettes fixes composées de plusieurs compartiments en acier. Le cadre est fait de renfort, puis il est rempli de béton. Le traitement thermique est mis en contact, à travers les parois des cassettes.

Après réchauffement, les parois des formes sont enlevées et les panneaux sont enlevés par un pont roulant. Cette méthode permet d’obtenir des produits plats: structures murales et analogues pour sols.

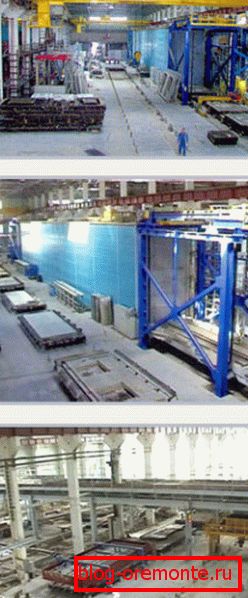

1. Lorsque les technologies à technologie de flux modulaire pour les produits sont déplacées d'un mécanisme à un autre le long de la chaîne. Le traitement humide et thermique est effectué en continu.
2. Dans le cas du vibro-laminage, l'ensemble du cycle de production s'effectue sur une seule installation du principe de fonctionnement en flux. (laminoir vibratoire). C'est un convoyeur constitué d'acier protégé par du caoutchouc.

Sa bande se déplace sur des postes technologiques. Sur eux se produit: l'installation du cadre de renfort, le coulage du béton, son compactage avec vibration et traitement thermique. Les instructions recommandent de cette manière de produire des panneaux de cloisons et des plafonds, ainsi que des dalles de mur extérieur en béton léger.

Exigences techniques

Les normes nationales fixent les exigences les plus strictes en matière de revêtement mural.

1. Précision des tailles standard et forme géométrique.
2. La conception optimale des composés et des nœuds.
3. L'emplacement exact de l'hypothèque.
4. Conformité de la taille et du poids standard des marchandises en béton aux possibilités de transport et aux chariots élévateurs.

Faites attention! Une maison en panneaux de béton armé doit être construite avec des produits dont les dimensions sont comprises dans les limites des écarts et des tolérances. Ils sont déterminés par la norme GOST n ° 130 / 15.4 / 84.

1. La taille des prêts hypothécaires qu'ils contiennent doit être conforme aux valeurs standard. L’erreur ne doit pas dépasser 0,5 cm.
2. Le déplacement axial admissible des hypothèques n’excède pas 1 cm.
3. Ces éléments doivent être au même niveau que le plan des panneaux - pas plus de 0,3 cm.

En savoir plus sur les plaques murales

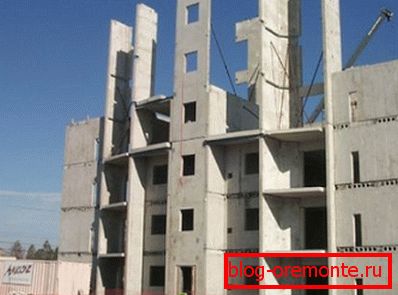

De grands panneaux muraux ont été conçus pour accélérer le rythme de la construction. Par exemple, une maison de panneaux en béton armé peut être construite en seulement 2 semaines.

Dostoinstva ŽBI

La popularité des panneaux en béton armé dans la construction en série, en plus des taux de travail élevés, s'explique par leurs autres avantages:

• haute résistance;
• bonne portance;
• niveau acceptable d'isolation thermique;
• 100% résistant au feu;
• résistance aux températures extrêmes;
• la durabilité de l'opération.

Types de construction de panneaux

La construction des panneaux peut être sans cadre et sans cadre.

Cela dépend des plaques murales utilisées: enfermer et porter ou juste enfermer.

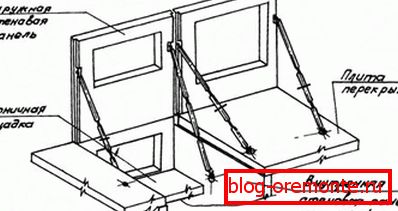

1. Dans les bâtiments de type sans cadre, la charge des sols est supportée par les panneaux muraux eux-mêmes.
2. Dans les analogues de trame, les fonctions de porteuse sont exécutées par des trames. Les plaques murales sont utilisées pour le zonage, les clôtures, l'isolation phonique et thermique.

Les usines produisent des panneaux pour les murs extérieurs et intérieurs.

1. Les dalles externes sont structurées en trois catégories: monocouches, en béton cellulaire ou léger et composées de deux, trois couches. Ces derniers sont composés de béton lourd et d’isolant thermique.
2. Les structures extérieures sont recouvertes de carreaux de céramique de façade, de mortier décoratif, de peintures résistant aux intempéries, etc. L'intérieur des plaques est coupé et préparé pour la décoration.
3. La hauteur des panneaux muraux en béton armé est égale à la hauteur d'un étage. Leur largeur s'étend jusqu'à 1/2 pièces (300/720 cm), l'épaisseur peut être de 20/50 cm. Les dimensions des panneaux muraux en béton armé pour cloisons correspondent aux dimensions des pièces. Leur épaisseur est de 3/16 cm.

Classification des dalles murales

Il existe différentes divisions de panneaux en catégories, basées sur le principe sous-jacent: caractéristiques typiques, objectif, structure, composition du matériau.

Construction de dalle

Les panneaux produits sont divisés en analogues monolithiques et composites.

À leur tour, les produits stratifiés peuvent être solides ou avoir une couche d'air.

1. Les homologues à une couche sont constitués de béton homogène à faible conductivité thermique. L'épaisseur de leur partie extérieure est de 2/4 cm. À l'intérieur, la dalle est décorée de placage.
2. Les plaques à double couche ont une structure solide. Leur couche porteuse est en mortier de béton armé. C’est l’intérieur du panneau, qui joue également le rôle de pare-vapeur. La couche de protection thermique externe est recouverte de mortier de ciment et de sable.
3. Les panneaux sandwich en béton armé sont constitués de deux plaques, reliées entre elles par un cadre soudé en armature. Entre eux mis en isolation.

Par capacité portante, les plaques murales sont divisées en:

• produits autoportants;
• portant des analogues.
• panneaux articulés.

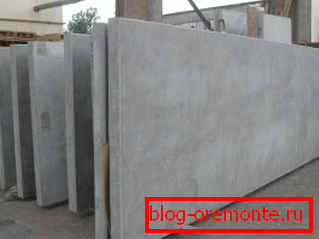

Panneaux pour partitions

1. D'une hauteur maximale de 600 cm, ces grandes plaques ont été conçues pour la construction de bâtiments préfabriqués.

Faites attention! Pour la production de cloisons, il convient d'utiliser du béton ordinaire ou de gypse à haute résistance. Le matériau doit avoir une bonne résistance à l'eau et au gel.

1. Ces plaques sont renforcées avec un treillis métallique en fer ou des tiges en acier résistant à la chaleur et aux mécanismes, classe A / III, AT / IIIC. Toutes les pièces en acier du produit doivent être recouvertes d'un apprêt anticorrosion.

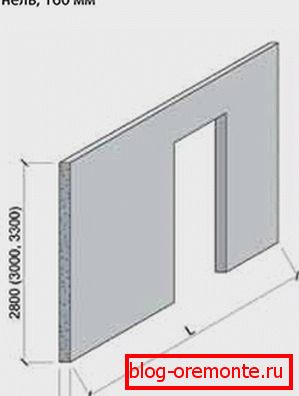

Plaques monocouches

1. Pour la production de panneaux muraux à une seule couche, le béton utilisé présente une structure homogène et un niveau élevé d’isolation. Le plus souvent, il s'agit d'un matériau léger (cellulaire).
2. La face externe des plaques est recouverte d'une couche de revêtement de 2/4 cm d'épaisseur pour les protéger des intempéries.
3. Divers enduits, carreaux, etc. sont utilisés comme finition intérieure.

Panneaux double couche

1. Le type de plaques à deux couches a généralement une structure solide. La première couche de support est en béton armé dense. L'autre couche est isolante thermique.
2. Il est situé à l'extérieur et recouvert de mortier de ciment et de sable.
3. La couche de support est située à l'intérieur des locaux et sert en même temps de pare-vapeur

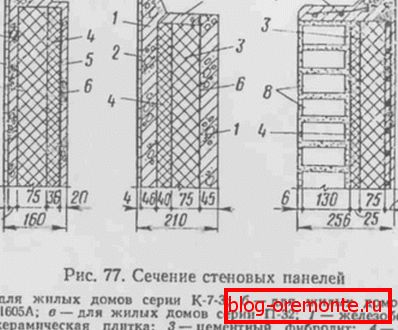

Type de produit à trois couches

Surtout, les panneaux muraux en béton armé sont en demande maintenant.

1. La base de la dalle à trois couches est le côté porteur extérieur, le panneau intérieur lui est attaché par renforcement. En raison de l'écart qui les sépare, la perte de chaleur dans la structure diminue.
2. La laine minérale, la fibrolite à base de ciment, le silicate de mousse, le polyuréthane peuvent servir d’isolant thermique dans ces produits.
3. Les plaques à trois couches ont des tailles typiques et varient en épaisseur. Il est choisi par les concepteurs en fonction des conditions climatiques de la région et des paramètres thermiques du bâtiment.
4. Ce type de panneaux est composé d'un mélange de béton léger mais durable ou de types de béton lourds de classe non inférieure à B-12.5.
5. Produits renforcés Filets soudés ou cadres en acier en vrac. Toutes les parties métalliques des plaques sont protégées par des apprêts anticorrosion.
6. Les caractéristiques des panneaux muraux à trois couches sont déterminées par les normes GOST n ° 3110/2005 et GOST n ° 13015/2003.
7. S'il est nécessaire de traiter les plaques lors de leur installation, le béton armé est découpé avec des cercles en diamant.

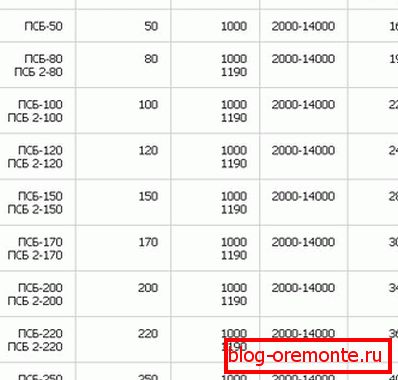

Tailles de produits

1. Le critère principal pour choisir les dalles murales de vos propres mains est leur taille. Ils doivent être spécifiés dans la conception du bâtiment, en tenant compte de ses schémas de conception et de ses plans d'étage.

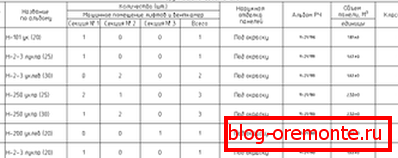

2. Les dimensions et l'épaisseur, la taille et le nombre d'ouvertures ainsi que les caractéristiques techniques des panneaux sont déterminés en fonction du projet.
3. Dimensions typiques des dalles pour bâtiments résidentiels: la hauteur est d'un étage, la largeur d'une pièce. Les panneaux externes ont des ouvertures de porte et de fenêtre. Les plaques pour les cloisons sont pleines ou ont des portes.
4. Les panneaux pour les installations industrielles mesurent 6 mètres de long, 9 et 12.

Faites attention! L'épaisseur des carreaux de mur doit être choisie en fonction des conditions climatiques de votre région. La qualité thermique des matériaux de construction utilisés revêt également une grande importance. Les fabricants fabriquent des produits d’une épaisseur de 20/50 centimètres

Étiquetage du produit

Les panneaux sont marqués avec des lettres et des chiffres par le tiret.

1. Le premier groupe indique le type de plaque et ses dimensions: longueur, hauteur (en décimètres), épaisseur (en centimètres).
2. Le fragment suivant détermine la classe et le type de béton: L - léger, T - lourd, I - cellulaire.
3. La troisième partie fait état de la qualité supplémentaire du produit.

Par exemple:

• la résistance sismique est supérieure à 7 points - C;
• résistance au gel inférieure à -40 degrés - M;
• perméabilité: particulièrement faible - Oh, faible - P, normal - N.

Ce groupe de marques comprend des indications sur les propriétés de conception des produits:

• leur forme;
• mettre fin à la configuration;
• le type et l'emplacement des ouvertures, le cas échéant;
• la forme de strobe (si présente) dans les adjacences des éléments adjacents;
• type et emplacement des points de vente de barres d'armature et d'hypothèque;
• la présence de structures de renforcement pour réduire la charge, en raison de la déformation inégale de la fondation.

Donnons un exemple de marquage: ПСТ 598-300-20.

• PST - panneau mural à trois couches;

598 cm - sa longueur;

300 cm - sa hauteur;

20 cm - sa largeur.

Conclusion

Les panneaux en béton armé de clôtures, murs et plafonds font partie intégrante de la construction en série moderne. L'utilisation de nouvelles technologies, matériaux et solutions de conception dans leur fabrication permet d'optimiser la construction des bâtiments.

Si vous vous familiarisez avec la vidéo présentée dans cet article, vous obtiendrez de nombreuses informations utiles.
