Panneaux muraux en béton: normes et exigences

Selon quels documents réglementaires les panneaux de béton pour murs sont-ils fabriqués? Par quels signes sont-ils classés? Comment lire les panneaux d'étiquetage? Comment la livraison d'un lot de ces produits au client est-elle documentée? Regardons ces questions.

Documents réglementaires

Nous devons examiner deux documents réglementant la production de produits qui nous intéressent.

1. GOST 11024-84 contient une liste d'exigences techniques pour les panneaux de mur extérieur avec et sans renforcement.

Utile: les panneaux muraux en béton cellulaire (selon le texte du document - en béton cellulaire autoclavé) relèvent également de son action.

1. Séparément, nous examinons le document interne du bureau de conception nommé d'après A.A. Yakushev, spécialisée dans les systèmes architecturaux et de construction et les nouvelles technologies de la construction. Il contient des recommandations pour la conception de panneaux à trois couches avec une couche interne d'isolation thermique en mousse de polystyrène extrudée.

GOST 11024-84

Explorons les points principaux du document.

Classification

Les panneaux d'extérieur sont classés selon trois caractéristiques:

1. Affectation à la structure du bâtiment. Les options suivantes sont possibles:

1. Produits pour les rez-de-chaussée.
2. Produits pour sous-sols techniques ou plinthes.
3. Panneaux de grenier.

Les titres

Compte tenu de la classification, les panneaux muraux en béton sont divisés en plusieurs types.

Pour les étages supérieurs:

Pour les sous-sols et les sous-sols techniques:

Pour les greniers:

Dimensions

Avant de donner les valeurs des tailles, il convient d'expliquer le sens d'un terme.

Référence: taille de coordination - valeur définissant les limites de l'espace modulaire dans l'une des directions. En termes simples, il s’agit de la longueur ou de la hauteur d’une section de façade qui correspond à un panneau et inclut une partie de l’épaisseur du joint.

Marque de béton

Quel béton est utilisé pour les couches de panneaux à diverses fins?

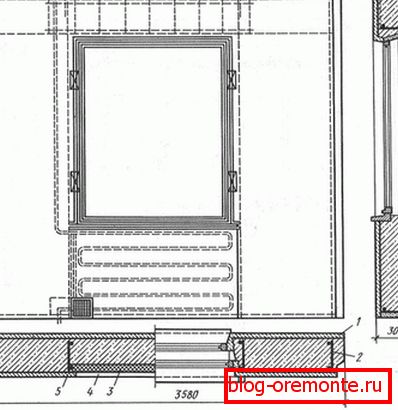

• Dans les produits monocouches, on peut utiliser les marques de béton léger M50 - M150 et les marques de béton cellulaire autoclavé M25 - M100.

Attention: le béton cellulaire ne tolère pas les chocs. Pour les petits trous technologiques, la solution idéale est le forage au diamant de trous dans le béton. Tout comme la découpe de béton armé avec des cercles de diamant, elle laissera des bords parfaitement lisses et ne soumettra pas la structure au risque de fissuration.

• Pour la couche de support des panneaux continus à deux couches, on peut utiliser des bétons lourds de nuance supérieure ou égale à 150 ou à partir de M100. La couche d'isolation thermique est constituée de béton léger à larges pores M35 - M75.

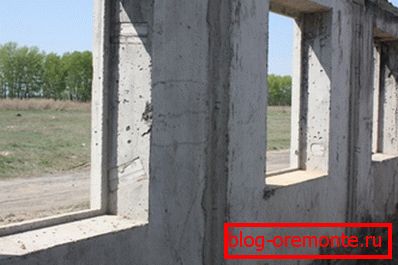

• Les couches extérieures et intérieures des panneaux continus à trois couches sont en béton lourd (M150 et plus) et léger (M100 et plus). Les liaisons entre ces couches nécessitent un renforcement obligatoire et sont réalisées en béton léger (à partir du grade M75) ou lourd (à partir du M150).
• La couche interne d'un produit bicouche avec écran (une couche protectrice dense faisant face à la rue, séparée par un intervalle d'air) est formée de béton léger ou cellulaire. Dans le premier cas, la marque M50 et plus est utilisé; dans le second - M25 et plus. Pour la fabrication de l'écran, on utilise du béton lourd (à partir de M150) et léger (à partir de M75).
• Pour les panneaux à trois couches avec des exigences d'écran sont un peu plus strictes: pour la couche interne - lourde (150 et plus) ou légère (de M100 pour les supports et de M75 pour les panneaux non porteurs); pour l'écran - béton lourd (à partir de M150) ou léger (à partir de M75).

Surface

Le type de surface (externe et interne) peut également varier en fonction des souhaits de l’organisation de la construction. Les catégories de surfaces sont désignées par la lettre A et le nombre 2 à 7:

Любопытно: в общем случае панели с поверхностями типа A6 не применяются в жилищном строительстве. Однако стиль лофт перевернул старые представления о дизайне с ног на голову: грубая поверхность необработанного бетона не только используется, но даже имитируется другими материалами.

Marquage

Il est appliqué avec un marqueur ou estampé sur l'extrémité verticale non en regard du produit.

Remarque: en outre, le panneau peut contenir des instructions concernant les emplacements des élingues pendant les opérations de chargement.

Le marquage se compose de trois groupes alphanumériques.

Ils décrivent en conséquence:

1. Le type et les dimensions du produit.
2. Тип и марку бетона. Для многослойных панелей указываются характеристики несущего слоя. Буква «Т» обозначает тяжелый бетон, «Л» - легкий, «Я» - ячеистый.
3. Особые характеристики или предназначенность для особых эксплуатационных условий. Так, буква «С» обозначает повышенную сейсмостойкость (свыше 7 баллов), буква «М» - морозостойкость, устойчивость к пониженным (от -40 и ниже) температурам.

A titre d'exemple, examinons la désignation d'un produit du type 3H, format 2990 x 2865 x 350 mm, avec une couche de base en béton lourd M200.

Le panneau résiste au gel sur -40 ° C et est conçu pour les zones sismiques.

1. В первой группе будут присутствовать тип и размеры, указанные в дециметрах для длины, высоты и в сантиметрах для толщины: 3ns30.29.35.
2. Le type et la marque de la couche de support seront indiqués par le groupe 200T.
3. La résistance sismique et au gel sera reflétée dans le nom des lettres CM.

En conséquence, l’étiquetage du produit prendra la forme 3S30.29.35-200T-CM.

Documents d'accompagnement

Les instructions pour compléter les documents accompagnant le lot de panneaux muraux ne figurent pas dans le texte de la norme; Cependant, la liste est obligatoire pour tous les produits fabriqués conformément à ses exigences.

Ainsi, dans les documents d'accompagnement sont indiqués:

• Nom et adresse du fabricant.
• Date de délivrance du certificat de qualité et son numéro.

• Numéro de lot de l'article.
• Une liste complète des marques de dessins dans la partie, indiquant le nombre de produits de chaque type.
• Date de fabrication des produits.
• Marquez la force du béton et de sa classe.
• Нормативный документ (в общем случае - GOST 11024-84, реже - согласованные с заказчиком ТУ).

Remarque: dans les panneaux multicouches, la classe et le degré de résistance du béton sont indiqués pour chaque couche.

Transport, chargement

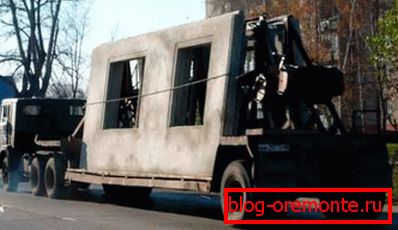

Les panneaux sont transportés en position verticale par des véhicules spécialement équipés. Pour les produits multicouches, une autre exigence est que les supports soient situés sur le côté de la couche de support. Le prix du non-respect des exigences de transport est une grande probabilité de décharger un lot de colis endommagés: les secousses pendant le transport, associées à une énorme masse de produits, sont tout à fait capables de les endommager.

Entre les panneaux sont posés avec des patins en bois d'une épaisseur d'au moins 3 cm.Le stockage s'effectue dans les mêmes conditions: position verticale ou inclinée, patins en bois.

Pour le chargement et le déchargement, les boucles de montage sont couramment utilisées. Naturellement, le déchargement ne se fait pas à la main (plusieurs tonnes de masse, n’oubliez pas?), Mais avec l’aide d’équipements de levage

Recommandations pour la conception de panneaux isolants en mousse de polystyrène

Ces produits étant fabriqués selon les mêmes normes que tous les autres, nous n’étudierons que les points clés du document.

L'isolation est située entre deux couches de béton armé (lourd ou léger). Les types de béton cellulaires dans ce cas ne s'appliquent pas: leur principale fonction est d'assumer l'isolation des produits en béton.

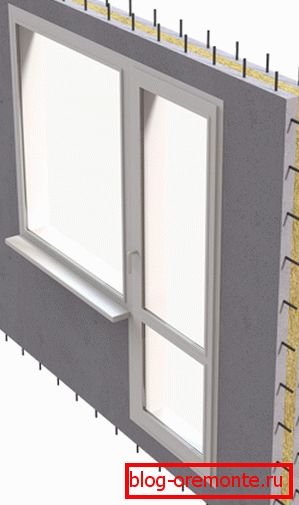

Les couches extérieure et intérieure peuvent être reliées à des goujons en béton armé ou à des joints souples en matériau résistant à la corrosion (armature en fibre de verre ou acier résistant à la rouille).

La face avant du produit est équipée d'une couche protectrice et décorative.

La liste des solutions proposées par le document est assez courante:

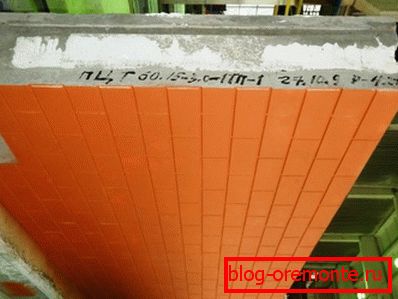

1. Doublure carrelée (tuiles ou tuiles de béton décoratif).

1. Une couche de plâtre décoratif.
2. Peinture de façade.

Les panneaux sont conçus pour les bâtiments résidentiels, industriels et publics jusqu’à 75 mètres de haut, ce qui correspond à 20-25 étages (selon la hauteur des plafonds).

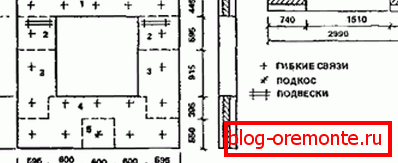

Les produits dans lesquels les couches fortes externes et internes sont reliées par des ponts flexibles sont plus résistants aux séismes (jusqu'à 9 points), mais moins résistants à la chaleur (de -60 à + 45 ° C dans la plage de -60 à +75 pour les panneaux à goupilles rigides en béton armé).

Marquage несколько отличается от предусмотренной изученным ранее документом. Тип панели содержит указание на тип связей между прочными слоями (ж - жесткие, г - гибкие) и на возможность использовать ее в качестве несущей (несущие изделия обозначаются литерой Н).

Ainsi, le produit ZNTSNg - un panneau de sous-sol à trois couches pouvant assurer la fonction de support et est connecté par des connexions souples.

Conclusion

Nous espérons que d’innombrables tableaux et titres n’ont pas satisfait la curiosité du lecteur. Comme d'habitude, la vidéo de cet article lui offre des informations supplémentaires sur le sujet. Succès dans la construction!
