Piliers battants en béton armé servant de fondation à divers

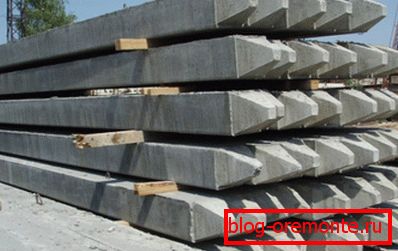

La construction des fondations est réalisée à l'aide de plusieurs technologies. Par conséquent, des matériaux complètement différents peuvent être nécessaires pendant les travaux. Cependant, les pieux en béton armé continuent d’être populaires dans la construction de bâtiments industriels et résidentiels. Ce sont des produits pour la fabrication desquels on utilise du béton lourd.
Documentation standardisée
Непосредственно перед проведением работ составляется технологическая карта на забивку железобетонных свай, так как установка данных элементов относится к операциям высокой степени сложности. В пунктах документа отражаются базовые сведения и инструкции для персонала, выполняющего монтаж. Процесс составления не настолько сложный, чтобы строительные фирмы поручали его разработку сторонним организациям (см.также статью «Стены из керамзитобетонных блоков – особенности кладки, советы и инструкции»).
Portée des éléments
Les supports en béton armé sont utilisés sur tous les types de sol, sauf dans les cas où les couches sont faibles et situées à une profondeur supérieure à 9-11 m. Tout d'abord, ils sont conçus pour supporter des charges de compression verticales. La portée des éléments relatifs à la sismicité de la zone bâtie n’est pas limitée, sauf s’il s’agit de produits à section carrée et d’absence de tige renforcée.
Dispositions générales
La fabrication de ces produits en béton armé est conforme à la norme GOST 19804 91, qui reflète les principales exigences en matière de qualité du travail exécuté.
En outre, la norme définit les règles de stockage, de transport, d'acceptation et de contrôle, ainsi que la procédure d'étiquetage des produits.
- La conduite des éléments est réalisée à l'aide d'installations spéciales appelées copra. Ils sont équipés de marteaux pneumatiques mécaniques, diesel ou à vapeur.
- Les travaux préparatoires impliquent le nettoyage et la planification de la zone sélectionnée. De plus, avant les travaux principaux, un bloc de test est créé, après quoi le schéma d'installation de base est sélectionné.
- La profondeur d'immersion des racks d'un impact est mesurée avec une précision particulière.. L'erreur est généralement inférieure à 1 mm. Cependant, il est difficile de déterminer le projet au stade final, il s'agit donc d'une valeur moyenne.
- Pour se protéger contre l'apparition de fissures, les éléments doivent être précontraints et, immédiatement avant l'immersion, des moyens spéciaux doivent être imprégnés à base de bitume de pétrole.
- Les machines universelles - les pelles hydrauliques - sont utilisées avec les machines de battage de pieux. Ils sont équipés d'un mât suspendu servant de tige de guidage.
Note! Le renforcement des pieux en béton armé est une opération assez compliquée, qui a un effet dynamique sur les bâtiments et les personnes à proximité. D'autres méthodes d'immersion ont donc été créées.
Technologie d'exécution du travail
Depuis les entreprises, les éléments sont livrés sur le chantier sous une forme prête à travailler. Le plus souvent, leur longueur varie de 6 à 10 m.
La technologie de la mise en place de pieux en béton armé de cette taille est réalisée à l’aide de pelleteuses automotrices.
- Lors de la phase initiale, le transport est effectué, de même que le levage du rack avec insertion simultanée de la partie principale dans le trou de l'appui-tête situé sous le marteau.
- Après cela, l'élément est installé dans le mât de guidage où l'immersion aura lieu. Habituellement, avant les travaux principaux, le schéma d'installation est sélectionné.
- Ensuite, la tige est immergée par des coups légers, mais leur force augmente progressivement jusqu'à la limite. Si la déviation verticale du pieu dépasse 1%, l'alignement est effectué par des supports.

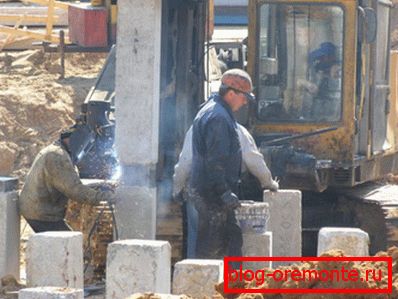

- Lors de la phase finale, l’installation principale est déplacée et les éléments installés sont découpés à l’avance. Pour cela, le béton armé est coupé avec des cercles de diamant.
Attention! Les piles peuvent être martelées directement en rangées, sections ou spirales. Dans ce dernier cas, l'installation peut s'effectuer des bords vers la partie centrale ou du centre vers les bords extérieurs.
Contrôle de qualité
При приемке работ осуществляется освидетельствование свайного фундамента, а также проверка соответствия строительным нормам. Основные стандарты определяет ГОСТ на забивные железобетонные сваи (читайте также статью «Полимербетон: первое знакомство»).
Lorsque le contrôle de qualité pendant et après le dispositif est guidé par plusieurs critères.
- Tout d'abord, les éléments entrant dans la zone de construction sont examinés pour vérifier leur conformité au projet principal.
- De plus, le respect de la technologie d'immersion approuvée immédiatement avant la vérification des travaux.
- Il est impératif de tester la capacité portante des éléments, car la sécurité de la structure en dépendra.
- L'emplacement des piliers est également vérifié avec le plan de répartition géodésique.
Faites attention! Le paramètre de base du contrôle est la capacité portante, qui peut être déterminée à la fois par des méthodes statiques et dynamiques. Habituellement, ces chiffres sont surestimés, ce qui s'explique par l'état tendu du sol lors de la plongée.
Ingénierie de la sécurité
Une extrême prudence doit être exercée lors de la pose d'éléments, de forages au diamant dans le béton et d'autres opérations. Lorsque vous travaillez avec des mécanismes de traction et de levage, vous devez en vérifier l'état de fonctionnement sans quoi la sécurité ne sera pas garantie.
En conclusion
Благодаря свайным основаниям конечная цена конструкции значительно снижается, однако готовые элементы установить для фундамента частного дома своими руками не представляется возможным. Хотя на самом деле можно осуществить заливку железобетонных опор непосредственно в подготовленные котлованы (читайте также статью «Бетонный узел для современной стройки»).
Les instructions présentées fournissent des informations complètes sur le sujet, mais sur la vidéo de cet article, vous pouvez obtenir une représentation visuelle du processus.
