Pistes en béton armé - tout ce que vous devez savoir sur ce

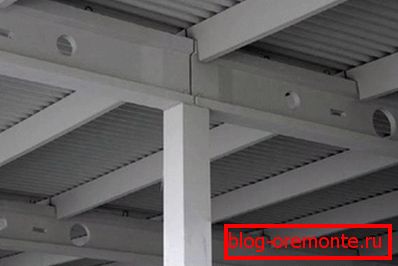

La piste fait partie de la construction de structures en béton préfabriqué ou en brique, installées en position horizontale et reposant sur des poutres ou des fermes de soutien. Les éléments eux-mêmes ont également une résistance impressionnante et sont utilisés comme support pour les dalles ou les revêtements de sol. Il existe un GOST distinct pour les séries de béton armé, qui régit toutes les exigences auxquelles doit répondre le produit.
Les principales caractéristiques de ce type de construction
Toutes les pistes fabriquées dans des usines de produits en béton armé doivent être conformes à la norme GOST 26992-86 «Pistes en béton armé pour le revêtement de bâtiments d'entreprises industrielles et agricoles». C'est ce document réglementaire qui détermine les exigences auxquelles chaque produit doit satisfaire, alors qu'un certain nombre d'indicateurs sont réglementés:
| La force | La charge nominale des produits doit être d’au moins 4 000 kgf / m, ce qui permet l’utilisation d’éléments dans la construction de murs porteurs. |
| Types de sections | Il existe deux types de sections: rectangulaire et té. Dans les ouvrages de référence sur la construction, on peut également trouver des poutres en forme de Z et en forme de C, mais elles représentent un profil en métal et ne sont pas utilisées comme éléments de structures de support. |
| Matériel de production | Le matériau utilisé est le béton lourd M250. Pour les structures de 6 mètres de long ou plus, un M350 encore plus résistant doit être utilisé. |
| Renfort | Il existe deux types principaux de ferraillage: non stressé, consistant en une cage de ferraillage en acier, et en contrainte, qui est un ferraillage précontraint et un cadre spatial. |
| Caractéristiques d'installation | Il est important de se rappeler que le poids des produits est très important et qu'il est peu probable que l'installation puisse être réalisée de vos propres mains - vous avez besoin d'un équipement de levage. C'est pour cette raison que les pistes ne sont pas souvent utilisées dans des bâtiments privés. |
Faites attention! Ne confondez pas les courses avec des cavaliers. Les cavaliers sont utilisés à des fins similaires, mais leur taille est beaucoup plus petite. En outre, ils ne sont pas conçus pour des charges lourdes et ne peuvent pas être utilisés dans des systèmes de structures de support. Les couloirs conviennent à tous les usages: du renforcement des ouvertures (en particulier des grandes) à la création de résistance supplémentaire à la place des supports des dalles en béton armé.
Types de pistes
La séparation des produits faite par le type de section. Il existe deux options principales, que nous examinons chacune plus en détail.
Eléments à section rectangulaire

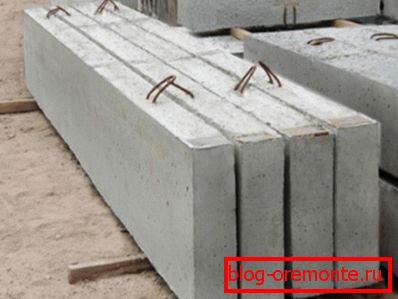

D'après le nom, il est clair que ce type de produit a une forme rectangulaire et porte la désignation PR. La portée de leur utilisation est assez large, de tels éléments peuvent être trouvés sur de nombreux bâtiments.
Nous notons les principales caractéristiques de ce groupe de produits:
- L'utilisation de bétons lourds offre une résistance élevée, ce qui permet l'utilisation de pistes sur tous les sites industriels.
- Il existe deux options principales pour les conceptions: solide et réseau. La seconde option a une masse plus faible en raison de la présence de vides et est le plus souvent utilisée pour le montage sur des fermes, elles sont situées par incréments de 6 mètres.
- Les barres d'armature précontraintes sont utilisées pour augmenter la résistance.. Dans les produits ordinaires utilisés cadre conventionnel.

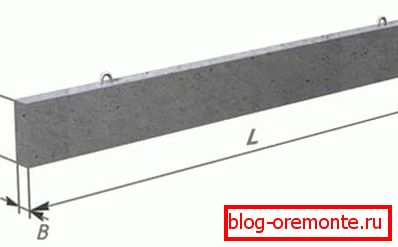

N'oubliez pas que les dimensions des poutres en béton armé sont exprimées en décimètres. La lettre "T" signifie que le béton lourd a été utilisé pour la fabrication. S'il existe des facteurs supplémentaires, ils sont également indiqués sur l'étiquetage. Les instructions de marquage sont les mêmes pour tous les fabricants. Il est donc important de connaître les règles générales.
Un exemple Considérons la variante d’exécution 44.3.5-4Т, le marquage signifie que l’élément fait 44 décimètres, l’épaisseur est de 3 et la hauteur est de 5 Dm, la charge nominale est de 4 tonnes par mètre, du béton lourd a été utilisé dans la fabrication.
Éléments avec T-section
Pour ce groupe de produits, on peut dire ce qui suit:
- La grande durabilité du matériau permet l'utilisation d'essais avec des différences de température importantes - de -40 à +50 degrés.
- La conception des étagères peut également varier: elles peuvent être droites (idéales pour les toits plats et les toits légèrement inclinés) et obliques (cette option convient aux toits présentant une pente de 25 degrés).
- Des ouvertures spéciales d'un diamètre de 50 mm permettent de simplifier les travaux de chargement et d'installation. Désormais, il est possible de déplacer des éléments non seulement à l'aide de grues, mais également d'autres mécanismes - chargeurs, palans.
- Si une fiabilité accrue est requise, il est nécessaire d’acheter des produits avec un renforcement précontraint, leur prix est légèrement supérieur, mais la résistance est également supérieure.
- De plus, des broches peuvent s'étendre de l'élément pour un soudage supplémentaire de la structure à d'autres éléments. Leur nombre et leur emplacement sont convenus à l'avance avec le client.
- De plus, pour plus de résistance, des éléments de soutien supplémentaires peuvent sortir de la poutre. Cette option est également faite uniquement par commande spéciale.
Souviens toi! Quelle que soit l'option choisie, il est important qu'elle soit réalisée conformément à GOST. Comme il sera soumis à un stress important, la qualité doit être au plus haut niveau.
Conclusion
Une série est un élément indispensable au renforcement de toute structure industrielle. C'est pourquoi il est si important de choisir l'option dont la taille et les caractéristiques sont optimales. La vidéo dans cet article mettra en évidence les détails et les fonctionnalités.
