Poteaux en béton pour lignes électriques: types de piliers,

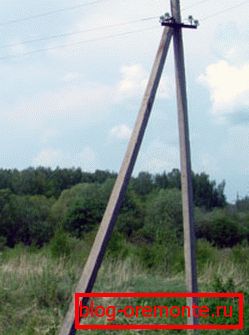

Des supports d'éclairage en béton armé sont utilisés en ville et hors ville, notamment pour les autoroutes, les rues et les trottoirs, les plates-formes d'entrepôts et les entreprises industrielles. Des poteaux d'éclairage en béton sont également utilisés pour l'installation de lignes aériennes, dont les indicateurs de tension atteignent 10 kV. Lorsque leurs paramètres sont au moins de 35 kV, des supports en béton centrifugé sont utilisés.

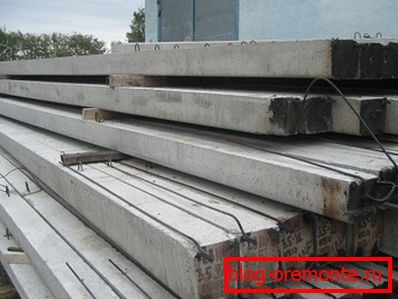

Types de piliers

Les supports d'éclairage de ce type se présentent sous une grande variété de formes et de tailles et sont fabriqués à l'aide d'une centrifugeuse ou d'une vibropresse utilisant un béton de haute qualité renforcé de fil métallique.

Des piliers en béton similaires sont des marques suivantes:

• EHV, ainsi que C (forme octogonale) - pèse de 800 à 1700 kg, atteint 10,5 m de hauteur;
• Le STSS, ainsi que les SNTS (de section transversale annulaire) - pèsent de 700 à 1050 kg et atteignent une hauteur de 11 m;

• SCC (peut être rond ou conique) - pèse de 700 à 1050 kg et atteint 11 m de hauteur;
• START, ainsi que SV (section trapézoïdale) - pèse de 800 à 3500 kg et atteint 16,5 m de hauteur.

Caractéristiques

Considérez les avantages de l’utilisation de piliers en béton armé:

• ils résistent aux effets corrosifs, aux effets de composés chimiques, ne sont pas situés pourrir;
• le matériau n'a pas peur des effets du feu et des effets sismiques;
• Il y a la possibilité d'une opération à long terme. Dans ce cas, la technologie de production appropriée doit être respectée, puis une installation correcte a été effectuée, ce qui permet aux supports de fonctionner plus de cinquante ans;
• faibles coûts d'exploitation;
• prix de construction raisonnable (à cet égard, seuls les supports en bois seront plus économiques).

Parlons maintenant des faiblesses du produit.

• le matériau est lourd, son poids est d'au moins 700 kg. En conséquence, avec son chargement, son transport et son installation, certaines difficultés peuvent survenir;
• difficultés de démantèlement. Bien entendu, le support peut être renversé avec le même tracteur, mais il est suffisamment difficile de libérer le cadre en acier et de retravailler les pièces de béton;

Astuce: dans ce cas, il est utile de couper le béton armé avec des cercles de diamant de force spéciale.

• résiste mal aux charges mécaniques, ne supporte pas les chocs brusques et les effets similaires, tels que les soubresauts;

Il convient de noter que, par leurs caractéristiques, ces supports sont nettement supérieurs aux supports en bois, mais inférieurs aux supports en métal.

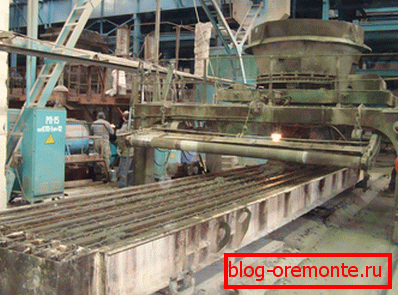

Fabrication de supports

Les poteaux extérieurs en béton pour l'éclairage sont fabriqués par étapes:

1. Dans un premier temps - préparer le ferraillage en le découpant ou en le découpant en fonction de la taillem) Pour cela, il est préférable d’utiliser un équipement spécial. Ensuite, posez les têtes d’ancrage et préparez les spirales de contour. Ensuite, pliez les barres de contour et les charnières.
2. Ensuite, malaxez le mélange de ciment contenant du ciment, des additifs chimiques et des composants inertes.. Tout verser dans une bétonnière, couvrir d'eau et bien mélanger. Ensuite, attendez quelques minutes que le mortier ait la consistance désirée et versez-le dans le pavé.



1. Préparer des formes spéciales pour les piliers en béton avec des tiges. Ils doivent d'abord être nettoyés et lubrifiés, puis y placer les spirales préparées. Après cela, tendez les tiges chauffées à travers les spirales, mettez-les sur les butées et fixez-les. Les spirales sont étirées et attachées aux tiges en 3 points. À chaque extrémité, installez sur la gaine, faites des tubes technologiques avec des boucles, tout en se fixant au coffrage.
2. Couler le mortier dans les moules, en même temps compacter le béton avec un vibrateur interne, puis niveler.
3. Sécher les produits fabriqués.. L'instruction exige de mettre les produits finis sur les planches et de les recouvrir d'une pellicule de plastique. Allumez les ébauches, attendez un moment et retirez le film.
4. Transférer les supports finis à l’aide d’équipements de levage à l’endroit prévu pour les stocker et vérifier les indicateurs de qualité.. Puis soudez-leur les tiges des circuits de mise à la terre, peignez, déterminez les indicateurs de résistance du béton. À la dernière étape, ils sont généralement marqués et estampillés. Après cela, les produits peuvent être utilisés et / ou vendus.

Grâce à l'utilisation de technologies de pointe au cours des processus de production, les excellentes caractéristiques de qualité des produits cuits sont garanties. Tout cela doit être confirmé par les certificats pertinents et d’autres certificats.

Comme mentionné ci-dessus, la gamme de supports d'éclairage en béton armé peut être très diverse, en fonction de différentes tailles, formes, etc. En conséquence, le consommateur peut choisir ce dont il a spécifiquement besoin.

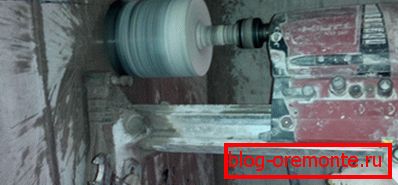

Astuce: si vous devez traverser une fondation en béton ou un mur pour amener les lignes électriques du pilier à la maison, le forage au diamant des trous dans le béton vous aidera avec des couronnes spécialement conçues.

Conclusion

Aujourd'hui, vous pouvez rencontrer des poteaux en béton utilisés comme poteaux électriques à différents endroits. En raison de la technologie de production peu coûteuse et du fonctionnement à long terme, les produits sont légitimement demandés par les consommateurs. Un très grand nombre d'entre eux sont fabriqués à l'usine, car c'est là que vous pouvez reproduire entièrement la chaîne de traitement.

Cependant, il y a de tels artisans à domicile qui fabriquent de telles installations pour leurs propres besoins. La vidéo de cet article vous aidera à trouver des informations supplémentaires sur ce sujet.
