Réchauffement du béton avec un fil pnsv: objectifs et

Dans cet article, nous étudierons la technologie de chauffage du béton avec le fil PNSV. En outre, nous aborderons les objectifs poursuivis par cette opération, la méthode de calcul du chauffage et les caractéristiques du fil lui-même, qui doivent être prises en compte par la carte technologique du processus de chauffage. Alors allez.

Objectifs

Pourquoi chauffer le béton?

Toutes sortes de moyens pour augmenter la température du mélange posé dans le coffrage poursuivent l'un des deux objectifs suivants:

1. Fournir de la force en hiver. Lorsque la température du monolithe tombe en dessous de zéro degré, l'eau qu'il contient cristallise, ce qui arrête complètement le processus d'hydratation du ciment.

De plus: la cristallisation de l'eau non liée détruit le béton en élargissant ses pores.

1. Accélération de la mise et de la force dans les autres saisons. L'augmentation de la température du mélange accélère considérablement tous les processus qui s'y déroulent.

Étant donné que le ciment émet beaucoup de chaleur lors de la prise, le chauffage supplémentaire en hiver ne nécessite pas toujours de mélange.

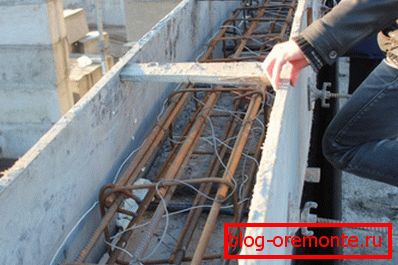

Le fil PNSV pour chauffer le béton pendant la saison froide est utilisé lorsque:

• La température de l'air extérieur est bien en dessous de zéro.
• Il n'y a aucune possibilité de fournir une isolation thermique de haute qualité du coffrage.
• Le module de la surface du monolithe (rapport surface / volume) dépasse la valeur de 10 m ^ -1.

Fil de fer

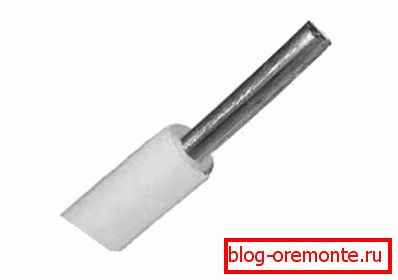

Qu'est-ce qu'un fil PNSV?

Caractéristiques

Оптовая цена провода диаметром 1,2 мм составляет 1,8 - 2 рубля/метр, что существенно дешевле медных аналогов (читайте также статью «Бетонные столбики – важный элемент строительства»).

Caractéristiques d'utilisation

La carte technologique du chauffage du béton avec un fil PNSV doit prendre en compte un certain nombre de ses caractéristiques.

• L'acier a une résistivité relativement élevée, ce qui conduit à un chauffage du conducteur beaucoup plus résistant que le cuivre ou l'aluminium à des courants modérés. 14 à 16 ampères sont considérés comme la norme pour les fils posés dans du béton; Cependant, dans l'air, une telle intensité fondra l'isolant.

Conséquence pratique: le PNSV est connecté au transformateur ou à une autre source de courant avec un fil de résistivité inférieure. Alternativement, la connexion peut être faite avec un câble du PNSV de la même section, mais doublé.

• Les chevauchements et la pose de câbles adjacents à une distance inférieure à 15 millimètres sont inacceptables en raison du risque de surchauffe avec isolation de fusion et de court-circuit.
• Étant donné que l'acier n'a pas une grande flexibilité, le fil est posé avec des coudes lisses d'un rayon d'au moins 25 mm.
• La pose est autorisée à une température ambiante ne dépassant pas -15 degrés. L'instruction est liée au fait que l'isolation en plastique à basses températures perd son élasticité et peut être brisée lors du pliage.
• Pour un chauffage plus uniforme du mélange de béton, il est recommandé de recouvrir le fil de fer d'une feuille de métal d'une épaisseur de 0,2 à 0,5 mm.
• La section de chauffage peut être assemblée à partir de plusieurs segments; Dans le même temps, la connexion est autorisée non seulement par blocs, mais aussi par torsions. L'échauffement est un événement ponctuel et les surfaces en contact n'ont tout simplement pas le temps de s'oxyder de manière significative.

А вот соединение так называемого «холодного» конца (провода, ведущего к трансформатору) с ПНСВ рекомендуется выполнять пайкой или через клеммную коробку.

• La méthode de chauffage d'un béton avec un fil de PNSV est due à ses propriétés mécaniques; en particulier, le coefficient de dilatation thermique. Lorsqu'il est chauffé, la température du monolithe augmente à une vitesse ne dépassant pas 10 ° C / heure et baisse à une vitesse ne dépassant pas 5 ° C / heure.

Dépasser la vitesse peut entraîner une augmentation des contraintes internes et des fissures. Le réglage est effectué en augmentant et en diminuant progressivement la tension sur le transformateur.

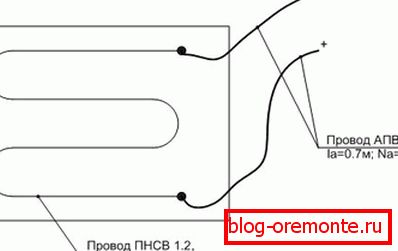

• Lors de l'utilisation d'une alimentation de 380 V via un transformateur abaisseur, le principal facteur de limitation du courant est le risque de surchauffe du PNSV lui-même. Le problème est résolu simplement et avec élégance: le schéma de pose pour chauffer le béton avec un fil PSNV, s'il est nécessaire d'augmenter la puissance, comprend plusieurs sections connectées en parallèle.

Calcul de longueur

Le calcul du chauffage du béton par le fil PNSV est basé sur deux variables:

1. Le besoin de l'objet est chaleureux. Cela dépend à son tour de la température, de la force du vent, du degré d’isolation thermique, de la marque du ciment et de la forme du monolithe.

1. La densité de puissance maximale du fil. Pour le béton armé, il est pris égal à 30 - 35 W / m, pour celui non armé - 35 - 40.

Suivant est l'arithmétique simple. Donc, pour obtenir 4 KW de chaleur dans une structure non blindée, nous aurons besoin de 4000/40 = 100 mètres de fil.

Il est un peu plus difficile de faire soi-même le calcul de la longueur maximale d’une section. Ici, vous devez connaître la résistivité du conducteur en acier pour différentes sections.

Notre objectif est d'obtenir un courant de 14-16 ampères. Rappelons la relation entre tension, courant et résistance: U = IR, où U est la tension, I est la puissance du courant, R est la résistance totale du circuit.

Donc, à U = 75 volts et le courant cible I = 15 ampères, il faut que la résistance du circuit soit de 75/15 = 5 ohms. Lorsque le conducteur a une section de 1,4 mm, un fil de 5 Ohm / 100 Ohm / km = 0,05 km, ou 50 mètres.

Attention: nous avons donné une méthode de calcul extrêmement simplifiée. La résistance réelle du conducteur change avec l'augmentation de sa température, ce qui modifie le résultat.

Traitement du béton après réchauffement

Est-il possible de couper ou de percer le béton une fois que la résistance minimale a été fixée (généralement, au moment de l’arrêt du chauffage, il est loin du but)?

Oui Mais sans charges de choc. L'option idéale consiste à utiliser des outils diamantés: le perçage au diamant des trous dans le béton rendra les arêtes idéales et ne causera pas de fissures. De plus, le perçage avec un foret diamant (ainsi que la découpe de béton armé avec des cercles diamantés) permettra le passage des armatures sans changement d’outil.

Conclusion

Повторимся: мы дали читателю лишь самую общую информацию о методах нагрева бетона  и расчета провода (см.также статью «Схватывание бетона – основные особенности данного процесса»).

Une certaine quantité d'informations supplémentaires lui sera proposée par la vidéo de cet article. Des succès!
