Renforcement des structures en béton armé: pourcentage de

La construction indépendante a depuis longtemps cessé d'être quelque chose qui sort de l'ordinaire: si vous avez les connaissances, les compétences et les aides nécessaires, c'est tout à fait réalisable. Les travaux de construction se font rarement sans couler du béton, qui doit pour la plupart contenir un certain nombre d'éléments de renforcement. La fiabilité et la durabilité d'un objet en béton ne peuvent garantir que le renforcement des structures en béton armé selon GOST.

Bien entendu, des objets en béton armé coulés automatiquement pour la construction d'un bâtiment à plusieurs étages ou d'une autre structure similaire ne sont pas possibles, car ces échelles nécessitent une approche industrielle. Dans ce cas, nous ne considérons que les cas pouvant survenir en pratique privée, où vous pouvez facilement le faire vous-même.

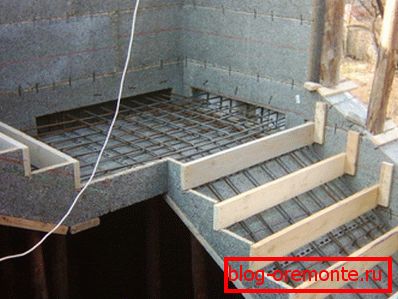

Cet article donnera les règles de renforcement des structures en béton armé utilisées dans la construction privée

Béton armé

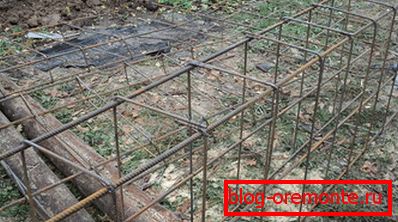

Le renforcement est nécessaire pour augmenter le potentiel de résistance du béton - le béton armé est plusieurs fois supérieur à un analogue ordinaire de la résistance à la rupture. Une fiabilité améliorée fournit un cadre métallique, soudé à partir d'une armature, qui est situé dans l'épaisseur du béton. Il joue le rôle d'un squelette, ce qui augmente de façon répétée l'endurance de l'objet (découvrez ici comment se produit le renforcement du béton cellulaire).

Dans la construction moderne, l'utilisation du béton armé est une norme de facto, malgré le fait que son prix est beaucoup plus élevé que son équivalent habituel. Cependant, la présence d'armatures ne convertit pas le béton en béton armé. Parfois, un cadre soudé au hasard est simplement immergé dans le coffrage, qui est ensuite coulé avec du mortier. Certains constructeurs l’appellent à tort en béton armé, mais cette affirmation est erronée.

Pourcentage de gain minimum

Pour transformer du béton ordinaire en béton armé, il ne suffit pas d'y poser un cadre en métal. Il existe un concept tel que le pourcentage minimum de renforcement des structures en béton armé, à travers lequel le degré de transition d'un état à un autre est déterminé. Si le pourcentage d'occurrence d'éléments métalliques est inférieur au minimum requis, ce produit fait alors référence à des noms concrets.

Faites attention! Cette section est basée sur la clause 5.16 du SNiP 2.03.01-84 «Structures en béton et en béton armé»

Si le nombre de composants métalliques est inférieur au nombre requis, ce type de renforcement est alors considéré comme un renforcement structurel, le produit ne devenant pas du béton armé.

Pourcentage de gain minimum объекта продольной арматурой рассчитывается исходя из площади сечения бетонного элемента.

• Dans les objets excentrés et flexibles, si la force longitudinale est située en dehors de la hauteur de travail de la section transversale, l'armature doit représenter au moins 0,05% (armature S) de la section de l'élément en béton;
• Dans les objets étirés de manière excentrique, où la force longitudinale est située entre les armatures S et S ”, l'armature doit représenter au moins 0,06% (armatures S et S”) de la section de l'élément en béton;
• Dans les objets compressés de manière excentrée, le pourcentage minimum d’occurrences d’éléments métalliques est compris entre 0,1 et 0,25% (raccords S et S ”).

Faites attention! Si le ferraillage longitudinal est situé le long du contour de la section (uniformément), la section du ferraillage doit être deux fois plus grande que les valeurs spécifiées. Ceci s'applique également aux objets étirés de manière centrale.

Pourcentage de gain maximum

Dans le travail concret, l’instruction «plus il ya de mieux» est inappropriée.

Une quantité excessive de composants métalliques altérera considérablement les caractéristiques techniques du produit.

Comme dans le cas précédent, il existe également des normes.

• Quelle que soit la classe de béton et d'éléments de renforcement, le pourcentage le plus élevé d'armature dans la section transversale du produit ne doit pas dépasser 5% dans le cas des poteaux et 4% dans tous les autres cas. En même temps, le mortier de béton doit pénétrer efficacement entre les parties de la cage d'armature;

Faites attention! Dans les deux cas, l'acier laminé à chaud est conçu comme élément de renforcement pour le renforcement de structures en béton armé.

Couverture en béton

Усилительный каркас должен покрываться защитным слоем бетона, который обеспечивает совместную работу бетона и металлического скелета. Также он защищает металл от коррозии и воздействия окружающей среды (см.также статью «Защита бетона от влаги: способы и применяемые материалы»).

L'épaisseur de la couche au-dessus des composants de la structure métallique devrait être.

Dans les murs et les plaques (mm d'épaisseur) pas moins:

• Plus de 100 mm - 15 mm;
• Jusqu'à 100 mm et inclus - 10 mm;

En côtes et poutres:

• Plus de 250 mm - 20 mm;
• Jusqu'à 250 et inclus - 15 mm;

Dans les poutres de fondation:

• Pas moins de 30 mm;

Dans les colonnes:

• Pas moins de 20 mm;

Faites attention! Si la couche de protection est plus importante, le fil est utilisé pour renforcer les structures en béton armé, ce qui bloquera le surplus.

Dans les fondations:

• Monolithique avec patin de ciment - 35 mm;
• Préfabriqué - 30 mm
• Monolithique sans patin de ciment - 70 mm;

Faites attention! Cette section a été compilée conformément à la clause 5.5 du SNiP 2.03.01-84 «Structures en béton et béton armé»

Il convient également de noter que le forage au diamant de trous dans le béton ou la découpe de béton armé avec des cercles de diamant doivent prendre en compte l'emplacement et la structure de la cage d'armature. La séparation des pièces ou des trous traversants peut réduire considérablement le potentiel de résistance d'un objet. Si nous parlons du démantèlement complet de l'objet, cette circonstance n'est pas nécessaire à prendre en compte.

Le résultat

Le respect des normes et standards constituera une garantie fiable de la durabilité et de la fiabilité des structures en béton armé. Vous pouvez obtenir des informations plus détaillées sur ce sujet en visionnant la vidéo de cet article (découvrez également comment le béton est chauffé par le poste de soudage).
