Sous-station en béton: types et caractéristiques

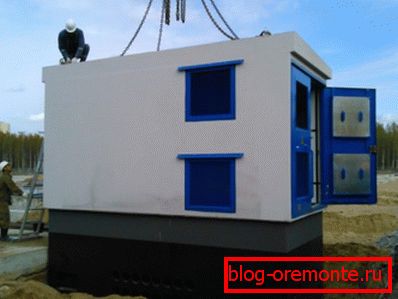

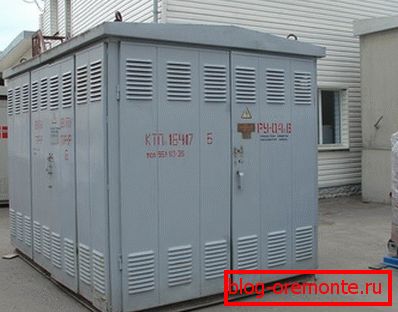

Les postes de transformation complets (CTS) ont fait leurs preuves dans les travaux sur les chantiers de construction. Le plus souvent, ils sont utilisés pour le traitement thermique du béton, ce qui accélère considérablement son processus de durcissement et sa résistance, ainsi que pour réchauffer un sol gelé.Ces méthodes de travail vous permettent de ne pas arrêter le processus lorsque la température ambiante est basse et de réduire considérablement le temps de construction.

Sous-stations

Qu'est-ce que le BKTP est une abréviation désignant un poste de transformation complet en bloc, destinée à:

• Acceptation d'énergie
• Conversion en cours
• Distribution d'énergie électrique.

Ce complexe d'équipement est un appareillage fermé avec une tension jusqu'à 35 kV.

Un tel poste de transformation peut être conçu pour une tension (kV):

• 10/0,4; 6/0,4; 35/0,4; 0,4/35; 0,69/35.
• 35/10; 10/35; 6/35; 35/6.

Transformateurs abaisseur de puissance - la caractéristique principale de l'équipement.

Il peut être différent et atteindre les valeurs suivantes:

• 100, 160, 200, 250 400, 630 kW.
• 1000 1250,1400,1600,2500,4000 et même 6300 kW.

Les sous-stations en bloc ayant le même succès sont utilisées sur des réseaux électriques avec une tension de 6, 10 et 35 kVu d'objets divers:

• Industrielle.
• En banlieue.
• Urbain.
• Possession privée.
• Règlements de chalets et de pays.
• Zones de production.

Pour votre information! Le BKTP complet récemment acheté contient des instructions d’installation détaillées pour cet équipement. Dans la plupart des cas, cela permet, sans attirer les travailleurs embauchés par des développeurs privés, d’effectuer l’installation sur le terrain, s’il s’agit bien entendu d’une version de petite taille.

Le prix des sous-blocs dépend de plusieurs composants:

• Configuration:

• Le nombre et la puissance des transformateurs.
• Le nombre de cellules.
• Schémas.
• Pneus en métal.
• Des compteurs.
• Disjoncteur à isolation gazeuse (type de disjoncteur haute tension).
• Sectionneurs.
• Sections.
• Disjoncteurs à vide.
• Mise à la terre
• Le nombre de lignes.
• AMR.
• Systèmes AVR.

Bien entendu, dans le coût total, le fournisseur inclura également les frais de livraison si vous achetez du matériel sur commande.

Équipement de béton

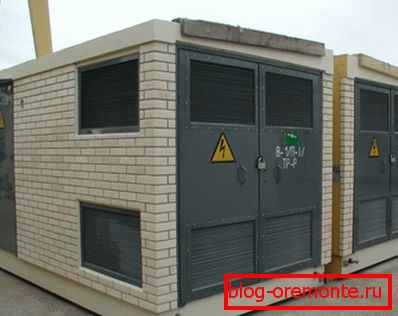

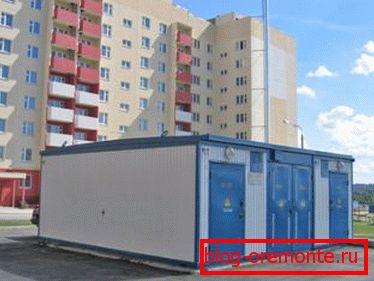

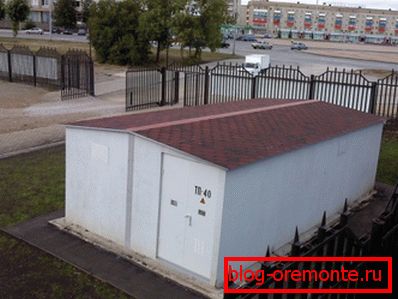

Les sous-stations de transformateur dans un coffrage en béton sont utilisées dans l'alimentation électrique de logements et de bâtiments collectifs, publics et industriels.

Caractéristiques opérationnelles et techniques des sous-blocs

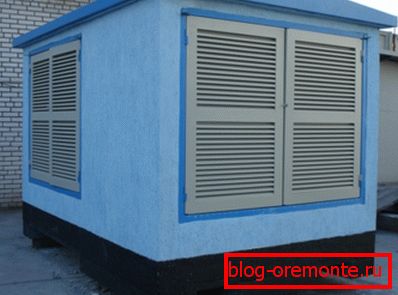

Les enceintes en béton des sous-stations sont en béton lourd de haute qualité de la marque B30 avec une épaisseur de paroi de 100 mm.

Cela garantit d'excellentes performances de coque:

• Structure en béton à haute résistance.
• Résistance à la chaleur.
• Résistant à l'eau.

Les caractéristiques qui distinguent les postes de transformation complets en bloc dans un cas concret sont les suivantes:

• Petit poids et compacité du KTP.
• Fiabilité des blocs en béton armé, réalisée à l'aide des dernières technologies modernes pour la création de KTPB:

• Résistance Au Feu.
• Résistance au vandalisme.
• Résistance aux intempéries.
• Durabilité nécessaire.

Types de postes de transformation en béton

À ce jour, il existe deux types de sous-stations de type bloc:

• Les KTPB à un transformateur sont installés pour une utilisation avec des charges avec interruption de l'alimentation en courant électrique pendant un jour ou moins, pour la réparation ou le remplacement en cours de composants endommagés.
• Les sous-stations à deux transformateurs sont utilisées avec l'utilisation préférentielle de récepteurs électriques des première et deuxième catégories. La puissance des transformateurs qu'ils contiennent est ajustée de sorte que, lorsque l'un d'eux est déconnecté, le second assume la charge nécessaire.

Note! Les postes électriques à deux transformateurs sont nécessaires d'urgence avec un programme de charge inégal (quotidien ou annuel), quelle que soit la catégorie de consommateur final d'électricité. Dans ce cas, il est conseillé de régler la puissance des transformateurs pour un fonctionnement en une ou deux équipes avec des périodes de chargement inégales.

Les deux transformateurs KTPB sont avantageux en ce que pendant la période de travail de l'entreprise avec de petites charges, certains transformateurs peuvent être désactivés. Dans le même temps, la charge est transférée à la sous-station de tension secondaire par des cavaliers situés dans le béton. Un tel mode de fonctionnement économique des équipements garantit la minimisation des coûts énergétiques des équipements électriques.

Description de la sous-station

Les sous-stations des deux types sont constituées de blocs de béton contenant des équipements électriques:

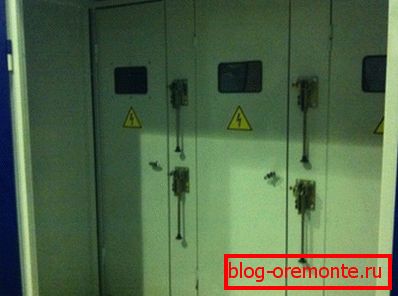

• Appareillage Appareillage à haute tension - 6 kV ou 10 kV.
• Appareillage basse tension Appareillage basse tension - 0.4 kV.
• Transformateurs de puissance TM, TMG, TSZ, TSZN.

Dimensions globales de la construction des sous-stations:

• La sous-station à un transformateur (BKTP) peut avoir des dimensions hors tout:

• 4610 * 2510 * 2820 mm.
• 5270 * 2250 * 2205 mm.

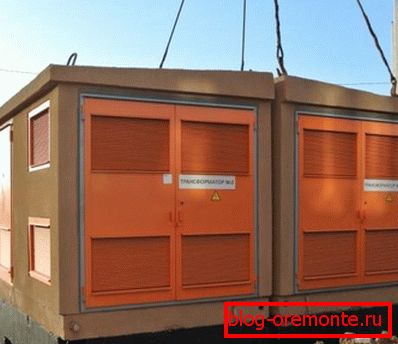

• Sous-station avec deux transformateurs (2BKTP), respectivement:

• 4610 * 5070 * 2820 mm.
• 5270 * 4500 * 2205 mm.

Pour votre information! Il est possible d'effectuer le BKTP à partir de 3, 4 et plus (à la demande du client) de blocs situés les uns à côté des autres et reliés par des corridors. Il est également possible de créer des chambres à 2 niveaux avec la base de l'appareil en blocs renforcés de résistance accrue. Le câble de fondation (FBK) est utilisé à cet effet - il porte les fonctions de la fondation et de la salle des câbles avec un réservoir d'huile installé à l'intérieur. Ou l'unité volumétrique (ON) - elle abrite des appareillages de commutation, des tableaux de contrôle et une chambre de transformateurs de puissance.

Pour la fourniture de câbles à l'équipement électrique de la sous-station BKTP, des ouvertures sont prévues dans le sol. Le compartiment du transformateur est équipé de grilles à lames pour la ventilation et le contrôle de la température dans la salle des transformateurs.

Outre les équipements principaux, les sous-stations modulaires du BKTP sont équipées d'instruments de mesure et de comptage de l'électricité:

• Compteur d'énergie active et réactive.
• Ampèremètres et transformateurs de courant.
• Voltmètre avec un commutateur sur l'entrée du tableau basse tension.
• Bouclier propres besoins.
• Autres appareils supplémentaires sur demande.

Les entreprises de fabrication de postes de transformation complets dans un bâtiment en béton exercent toutes les activités liées à la conception, à la fabrication, à la livraison et à la supervision de leurs propres équipements.

Conclusion

Nous espérons que vous n'aurez pas de difficulté à rechercher des organisations de conception, de production et d'installation disparates. Par conséquent, il n’est pas nécessaire de coordonner leurs actions, ce qui, en conséquence, permettra de réduire quelque peu le coût du projet et d’épargner des nerfs.

L’essentiel est de faire appel à un partenaire fiable qui garantira des résultats positifs et une qualité d’équipement optimale.
