Tmo pour le chauffage du béton: but, caractéristiques,

Le chauffage du béton TMO est une technologie qui permet de poser et de couler du béton prêt à l'emploi de construction monolithique à des températures négatives sans perturber le processus technologique, en fournissant au matériau des conditions normales de mûrissement et de durcissement. Nous voulons parler de l’objet et des caractéristiques des équipements de chauffage du béton par transformateur.

Chauffage du béton

But

Le béton est une pierre artificielle obtenue après durcissement d'une solution de liants et de granulats spécialement sélectionnée, fermée à l'eau. Le processus de durcissement est assuré par la réaction d'hydratation du ciment, pour laquelle le ciment Portland et l'eau à l'état liquide sont nécessaires.

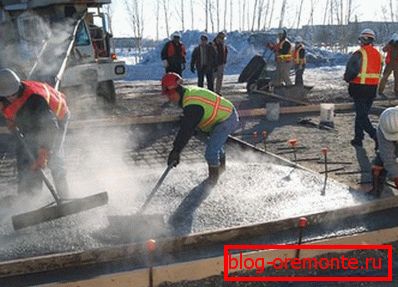

Malgré une planification appropriée et une organisation sérieuse des activités de construction, il est impossible d'éviter les travaux en hiver. Par conséquent, il est nécessaire de poser du béton ou de couler des structures monolithiques à des températures négatives, ce qui nécessite une certaine approche du travail et une technologie de pose spéciale.

Comme vous l'avez peut-être deviné, lorsque la température de l'air tombe sous zéro degré Celsius, l'eau dans la solution de béton commence à geler et à cristalliser, ce qui provoque l'arrêt de la réaction d'hydratation en raison du manque de fluide libre. En conséquence, le béton ne gagne pas en résistance et ne peut pas exécuter ses tâches.

  Faites attention! Il existe un avis selon lequel, après décongélation, le béton continue de gagner en résistance et de mûrir, comme si de rien n'était. Cependant, ce n'est pas le cas: le matériau ne pourra pas gagner la résistance calculée et sera encore pire à tous égards.

Le seul moyen d'empêcher l'eau de geler dans la solution est de la chauffer. Cela permet au matériau de gagner en résistance principale pendant la période où presque toute l'eau réagira à l'hydratation du ciment et où il n'y a pratiquement pas de liquide libre dans le béton.

  Faites attention! Le chauffage du béton permet d’accélérer le temps de construction, d’organiser de manière optimale ses étapes, de réduire le coût des équipements simples et le manque saisonnier de matériaux et de main-d’œuvre.

Les moyens

Il existe différentes manières de chauffer le béton pour la pose et le coulage en hiver.

Ces technologies sont utilisées avec une fréquence différente:

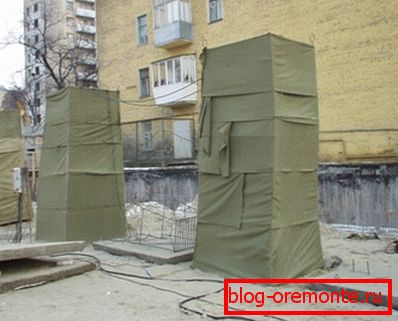

• Construction d'abris, de teplushk, de superstructures et d'autres structures empêchant le contact direct de la zone de travail avec l'air froid. Souvent utilisé avec des appareils de chauffage électriques, à combustible solide, au diesel ou au gaz. Fait référence à des méthodes coûteuses et inefficaces, inappropriées pour les objets à grande échelle;
• Utiliser des coffrages chauffés. Il suppose la présence d'équipements spéciaux pour la construction de coffrages avec éléments chauffants, ainsi que d'un complexe de câbles de connexion et d'alimentation, de transformateurs et d'automatismes pour le contrôle et la protection du système. Convient aux petites structures, murs et autres éléments standard;
• Electrode chauffant le béton. Basé sur l'effet thermique caractéristique du passage du courant électrique à travers un conducteur avec résistance, seule la solution est la solution elle-même. Il se caractérise par une faible efficacité et des coûts énergétiques élevés, adapté à la coulée de parois verticales, de diaphragmes et de colonnes;

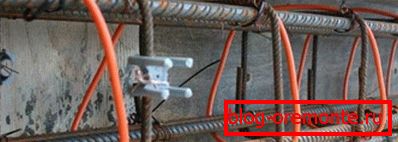

• Chauffage du béton с помощью провода ПНСВ (1, 2). À l'intérieur du coffrage est placé un fil spécial qui chauffe lorsque le courant électrique le traverse. Le chauffage du béton avec TMO et fils se caractérise par un rendement plutôt élevé et une faible consommation d'énergie, adapté à diverses structures, notamment massives et non standard, il se caractérise par une préparation complexe;
• Chauffage infrarouge. Ici, la solution est chauffée avec des nattes spéciales rayonnantes. Cependant, le problème de l'évaporation de l'eau se pose. La méthode convient aux plaques et aux petites structures horizontales et à paroi mince;
• Chauffage par induction. Basé sur le phénomène de l'induction électromagnétique: une bobine avec un conducteur crée un champ électromagnétique alternatif qui induit un courant dans la cage de renforcement de la structure, ce qui le réchauffe. Diffère en équipements coûteux et en calcul complexe du nombre de tours et effet thermique.

Faites attention! L’analyse de toutes les méthodes permettant d’augmenter la température de la solution vous permet de sélectionner le chauffage au fil le plus polyvalent et le plus efficace, adapté aux structures de différentes tailles et formes et adapté au travail de gros volumes de béton.

Ensuite, nous considérons la source d’alimentation principale des systèmes de chauffage électrique pour béton - transformateurs et stations convertissant la tension du secteur en valeurs acceptables, ainsi que pour fournir et régler le courant de fonctionnement sur le site.

Équipement

Pour la mise en œuvre du chauffage électrique nécessite un équipement spécial. En plus des fils chauffants ou des électrodes, vous aurez besoin d’une source de courant avec les paramètres de courant et de tension spécifiés à la sortie.

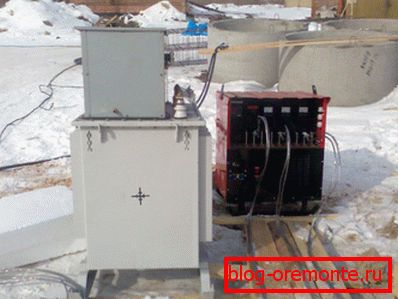

Le type le plus courant d'un tel équipement est une station KTPTO-80 sur un transformateur de puissance TMTO-80 / 0.38 U-3. Il s’agit d’un transformateur abaisseur à refroidissement par énergie avec refroidissement à huile et enroulement triphasé à trois fils d’une puissance de 80 kW.

La tension de sortie (LV) est de 42 V, la tension d'entrée (HV) est de 380 V. La fréquence du courant d'alimentation est de 50 Hz. Une alimentation triphasée d'une puissance nominale de 2,5 kVA est nécessaire. Sur le côté du CH sont disponibles de tels étages de tension de ralenti - 55 V, 65 V, 75 V, 85 V et 95 V.

La puissance de l'enroulement d'un transformateur de puissance côté NN est de 2,5 kVA, le courant du côté du SN à une tension de 55 - 65 V - 520 A, à une tension de 75 - 85 - 95 V - 471 A.

En mode automatique, il est possible de régler la température de chauffage électrique dans une plage allant de 20 à 100 degrés Celsius. La puissance 80 kW permet de chauffer jusqu'à 90 m3 de béton.

La station est équipée d'un transformateur de puissance dans l'enceinte, d'un boîtier de protection avec des portes facilitant l'inspection et la réparation des unités, du module de commande et de protection en cas d'urgence, de consoles, de patins ou de châssis pour le transport d'équipements. Le poids du transformateur est de 665 kg, dimensions - 147x140x101 mm.

Le prix de l'équipement varie de 90 à 120 000 roubles, le loyer est d'environ 10% du coût par jour. La connexion de la station et sa mise en service avec la charge sont effectuées par un ingénieur électronicien professionnel, il est indésirable de le faire vous-même. De plus, cela est interdit par la réglementation de la construction et la technique de sécurité. La technique énergétique devrait avoir une tolérance standard de 1000 V.

Faites attention! La station peut être utilisée comme source d'alimentation pour les outils électriques avec une tension de 42 V et pour l'éclairage de l'objet. La coupe du béton armé avec des cercles de diamant et le forage au diamant de trous dans le béton à une telle tension ne sont pas effectués.

Conclusion

L'équipement pour le chauffage par transformateur de la solution de béton pendant la pose hivernale permet d'accélérer considérablement la construction et d'optimiser les processus organisationnels en fonction des saisons.

La vidéo de cet article montrera le périphérique en fonctionnement et vous aidera à comprendre son utilisation.
