Types de bétonnière: principe de fonctionnement des

Si vous décidez de commencer une petite construction, vous pouvez utiliser un réservoir de solution et une pelle. Une autre chose, quand il est censé construire des bâtiments de ferme ou une maison d'habitation. Dans ce cas, vous ne pouvez pas vous passer d'une bétonnière, ce qui facilitera grandement le processus.

Connaissances générales

Sa conception est assez simple - un baril avec des lames soudées à l'intérieur, à travers lequel la solution s'écoule lors du mélange, et un motoréducteur ou un moteur à entraînement par courroie. En revanche, les malaxeurs à mortier ne les ont pas et, dans les malaxeurs à béton classiques, le carter extérieur reste en place et tout le travail est effectué par des pales à l'intérieur.

Les volumes d'équipement varient, par exemple, le minimum pour une résidence privée est de 0,25 m.³dont le prix est petit. Les dessins industriels sont différents équipements et accessoires. Nous en parlerons dans cet article.

Types

Par type de travail, les bétonnières peuvent être divisées en:

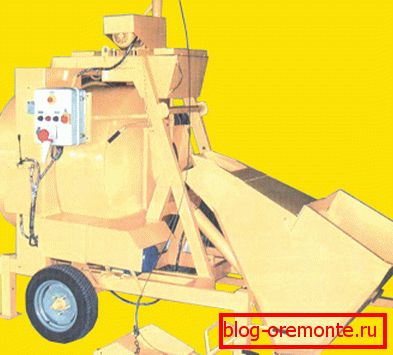

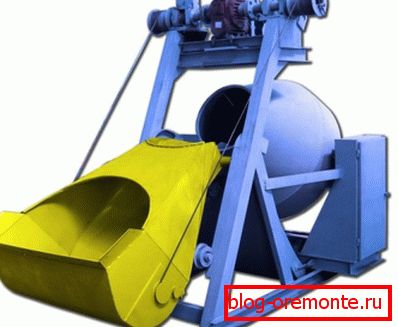

Gravitationnel

1. Dans de tels mélangeurs utilisent le principe de la gravité. Leur conception consiste à:

• récepteur pour composants;
• tambour à lames;
• bac de sortie pour extraire le mélange fini.

1. Les ingrédients sont mélangés horizontalement ou inclinés.
2. La rotation du tambour porte un moteur électrique ou diesel. Les pales qui y sont placées ramassent les composants et tombent par gravité, ce qui garantit leur mélange normal.
3. Installez le tambour sur un cadre fixe et les virages sont effectués grâce au mécanisme à rouleaux. La vitesse est calculée en tenant compte des forces centrifuges supplémentaires générées au cours du processus, car elles peuvent altérer la qualité de la solution et même endommager les détails du mécanisme.

Conseil: dans un tel équipement, préparez habituellement un mélange ne dépassant pas 1 m³.

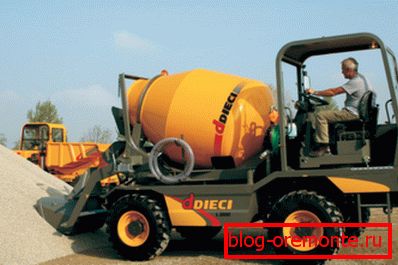

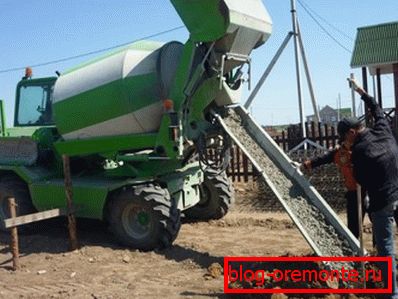

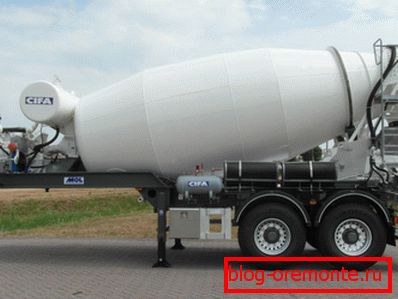

Les installations mobiles conçues sans problèmes peuvent être déplacées vers la zone de travail souhaitée. Le malaxeur à béton mobile (camion malaxeur) est également appelé ce type.

Forcé

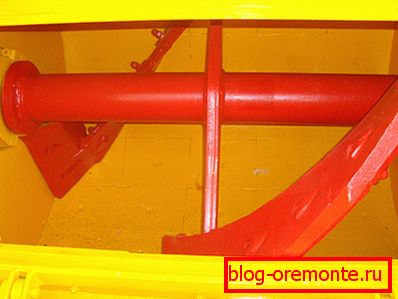

Horizontal

Ils se caractérisent par une disposition horizontale des arbres et le mélange des ingrédients a lieu avec des palettes. Les composants sont chargés dans le tambour, puis ils commencent à tourner, en les mélangeant jusqu'à obtenir une masse homogène.

Cette conception présente de nombreux avantages par rapport aux appareils précédents, par exemple la qualité du mélange fini. Par ailleurs, les bétons contenant un grand nombre d'additifs variés ne sont obtenus que dans ces malaxeurs.

La conception a subi des modifications et présente un creux avec des roulements dans les extrémités. Ils vous permettent de maintenir les arbres horizontaux sur lesquels les lames sont attachées.

Conseil: les malaxeurs à béton forcé sont habitués à travailler avec des ingrédients petits et homogènes, ils ne conviennent pas aux gros composants.

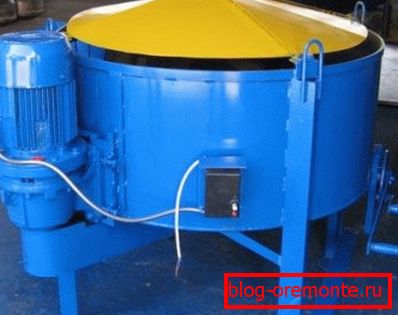

Vertical

1. Dans ce cas, les arbres sont situés verticalement dans un corps cylindrique fixe.
2. Il est chargé d'en haut et déchargé d'en bas..
3. Dans le boîtier cylindrique, un cylindre sélectif empêche le récipient de s’accumuler sur les bords. À l'intérieur, il y a 4 racks à lames.
4. Les pales sont divisées en sélective et en mixage.
5. Les casiers peuvent avoir différentes longueurs, en raison desquelles le mélange, sous agitation, tombe d'une lame à la adjacente. Ainsi, il est possible d'obtenir une homogénéité du mélange et sa haute qualité.
6. Le point de décharge est beaucoup plus élevé que celui des bétonnières à axe horizontal.

La fiabilité de cet équipement est beaucoup plus élevée que la version précédente. Par conséquent, il est le plus populaire dans les sites et les usines de mortier et de ciment industriels. Le seul inconvénient - travailler nécessite une source d’alimentation puissante.

Planétaire

Ces dispositifs dans leur conception s’appliquent également aux malaxeurs à béton forcé. Le mélange de la solution de béton est réalisé en raison de la rotation du mécanisme à lames. L'équipement est caractérisé par l'utilisation de nouvelles technologies qui permettent d'atteindre les résultats finaux nécessaires.

Le nom de l'appareil reçu grâce à l'engrenage planétaire dans la conception. Il se compose de plusieurs engrenages planétaires qui tournent autour de l’engrenage central principal.

Pour le fonctionnement, un moteur électrique est utilisé, qui transmet le moment de rotation au pignon central, qui fait ensuite tourner les pales de mélange. Ce schéma élimine la formation de "zones mortes" et améliore la qualité et la rapidité de la préparation du béton.

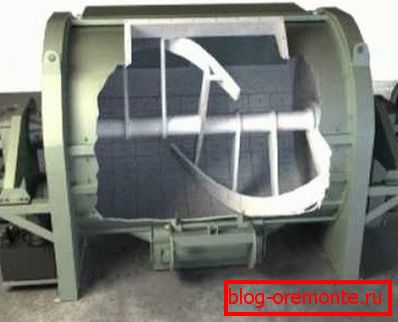

Odnovalnye

Le dispositif consiste en un cadre avec une chambre de mélange fixe. Sur ce dernier se trouve un arbre de mélange et sur celui-ci - des pales de mélange. Au cours de leur rotation, 2 hélices spatiales sont formées qui se déplacent vers. Dans ce cas, les lames se chevauchent et protègent l'espace des "zones mortes" possibles.

Grâce aux racleurs latéraux, il est possible de nettoyer automatiquement les surfaces latérales de l'appareil. Le nombre de pales dépend directement de la classe et du coût du malaxeur à béton à un arbre.

L'avantage de l'appareil est qu'il peut garantir un mélange de composants de haute qualité dans les meilleurs délais. Mais, selon cet indicateur, les bétonnières planétaires et à deux arbres sont supérieures.

L'équipement est différent:

• schéma simple;
• неприхотливостью;
• haute fiabilité;
• maintenabilité.

Le circuit électrique, qui comprend la protection et la mise en marche du moteur, peut être réparé même par un non professionnel.

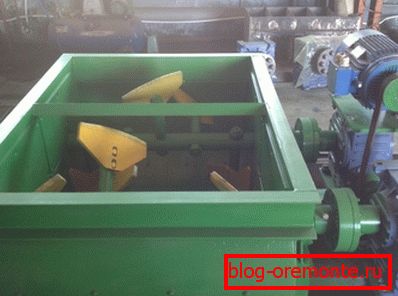

Deux arbres

Ils appartiennent aux mécanismes du type forcé et se caractérisent par une action continue. Des dispositifs pratiques et fiables permettent de préparer des mortiers de béton de haute qualité dans des volumes importants et de toute complexité.

Le corps est en fonte à haute résistance, protégée de manière fiable contre les vibrations et l'usure. L'équipement vous permet de remplacer des pièces mobiles directement dans le processus.

L'appareil est équipé d'une connexion nodale de vanne, ce qui permet de prolonger la période de fonctionnement des nœuds de l'appareil. Des capteurs permettent de réguler le débit d'huile en mode automatique, grâce à quoi sa consommation est réduite.

Les instructions prévoient l’alimentation des composants du mélange de béton avec des distributeurs spéciaux placés dans la partie supérieure de l’appareil. Il y a 2 arbres dans le tambour mélangeur, chacun ayant 5 pales. Lorsque les arbres tournent, le mélange se déplace dans un plan horizontal et vertical.

Conseil: le malaxeur à deux arbres est idéal pour la fabrication de mélanges de construction et la fabrication de béton prêt à l'emploi Avec leur aide, il est possible de créer des structures en béton armé à haute résistance.

Conclusion

Il est difficile d'imaginer des travaux de construction sans béton. Il est utilisé pour les fondations, les murs, les sols et les sols.

Pour le préparer, il est nécessaire de mélanger les ingrédients correctement et qualitativement, pas manuellement, mais dans des bétonnières spéciales. Sur les types de ce dernier et a été consacré à cet article. La vidéo de cet article vous aidera à trouver des informations supplémentaires sur ce sujet.
