Un cloaque d’anneaux en béton à la datcha: principe de

Ce n’est un secret pour personne que les maisons de campagne ou les chalets ne sont que rarement reliés à des égouts centralisés. Il est donc nécessaire de prévoir, même au stade de la conception des installations, un système autonome d’évacuation des eaux usées et des déchets, comme par exemple un puisard de trop-plein dans des anneaux en béton.

Dans cet article, nous examinerons les principaux points liés à la conception de tels systèmes et décrirons leur construction.

Principe de fonctionnement des puisards

Avant d'examiner les dessins du cloaque des anneaux en béton, décrivons les caractéristiques du fonctionnement de ce système.

• Au stade initial, les eaux usées, ayant traversé un siphon et un tuyau d'égout incliné, pénètrent dans la chambre de réception.
• Dans la chambre de réception, les déchets sont divisés en deux composants principaux: les composants lourds et les composants légers. De nouveau, dans la chambre de réception, les processus de traitement primaire des eaux fécales se poursuivent par neutralisation chimique, pourriture naturelle, oxydation et fermentation.

En conséquence, le volume initial d'eaux usées devient moins actif chimiquement et, par conséquent, déjà à ce stade représente moins de dommages pour l'environnement.

• Progressivement, de nouveaux volumes d'eaux usées pénètrent dans la chambre de réception et par conséquent, le niveau de contenu augmente. Atteignant un certain niveau, le contenu du système atteint la hauteur du trop-plein situé au-dessus de l’entrée.

Après avoir atteint le trou de trop-plein, le liquide, conformément à la loi des vases communicants, est versé dans un autre réservoir (puits filtrant) équipé d'un fond de filtre.

Important: En moyenne, une fois tous les 2 mois, le système d’accumulation doit être éliminé du contenu par élimination. Lors du nettoyage, le manchon de pompage (tuyau) connecté au réservoir avec un équipement de compression est immergé dans le système.

Schéma du système

Перед тем как начать строительство выгребной ямы из бетонных колец, необходимо составить схему, в соответствии с которой можно будет рассчитать параметры производительности системы. Корректность составления схемы - это важный момент, от которого будет зависеть удобство и эффективность строительного объекта в целом (читайте также статью «Гвозди по бетону – возможность создать прочный и надежный крепеж»).

Important: lors de la conception d’un puisard, il est nécessaire de penser à l’avance aux routes d’accès du camion d’égout. Il arrive que ce moment soit perdu de vue et qu'il soit ensuite nécessaire de modifier tout le système de la station d'épuration, ce qui est bien sûr coûteux, difficile et pas toujours possible.

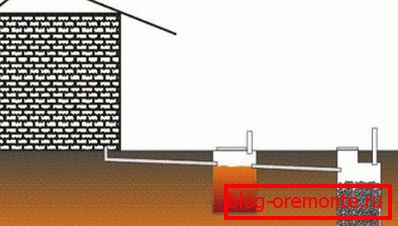

Dans les figures ci-dessus et ci-dessous, vous pouvez voir une fosse septique, qui comprend les composants suivants:

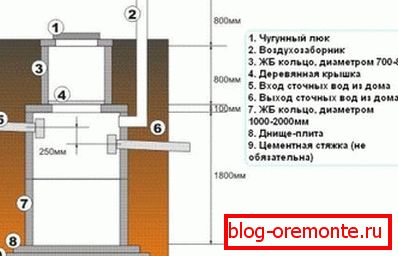

• un puits équipé d'un fond étanche;

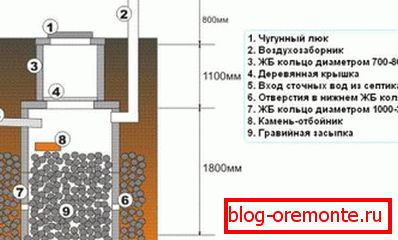

• bien équipé avec un fond filtrant;
• tuyaux et raccords.

Si, pour une raison ou une autre, vous envisagez de rejeter des effluents traités dans le réservoir, conformément aux normes et aux exigences des services sanitaires et épidémiologiques, les déchets, en plus du traitement principal, devront subir un traitement et une désinfection supplémentaires. Par conséquent, en plus des composants du système énumérés précédemment, des processus supplémentaires nécessitant des anneaux en béton armé seront nécessaires.

Important: la construction du puisard doit être élaborée en tenant compte des exigences de distance, à savoir, le puits le plus proche doit être d’au moins 30 mètres et les chantiers de construction d’au moins 5 mètres.

Nous allons maintenant essayer de calculer le volume de travail du puisard. Ce n’est pas difficile à faire: il suffit de calculer le volume de chaque sonnerie et de multiplier le nombre obtenu par le nombre de sonneries. Inversement, sachant combien de volume il vous faut, divisez ce nombre par le volume d'un anneau et obtenez le nombre requis d'éléments en béton armé.

Le volume interne de l'anneau peut être calculé à l'aide de la formule suivante: V = «D? H / 4 (V est le volume; = = 3.14; D est le diamètre; H est la hauteur de l'anneau). Cependant, vous pouvez le faire plus facilement et trouver ce paramètre auprès du fabricant ou du vendeur.

Nous préparons des matériaux

Устройство выгребной ямы из бетонных колец предполагает предварительную заготовку необходимых стройматериалов (см.также статью «Шлакобетон – все, что нужно знать о данном виде материалов»).

Nous aurons besoin des éléments suivants:

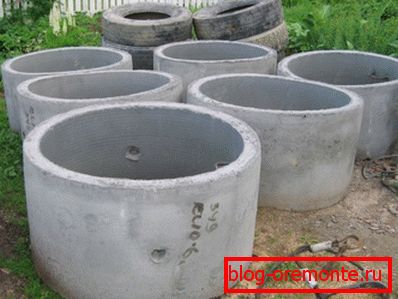

• anneaux en béton armé (taille et quantité conformes au schéma);
• sols en béton armé, choisis en fonction de la taille des anneaux;
• trappe d'entrée en polymère ou en métal;
• mortier de ciment (basé sur une qualité de ciment non inférieure à M400);
• verre liquide;
• mastic de bitume et autres matériaux imperméabilisants.

Important: pendant le processus de construction, il peut être nécessaire de couper le béton armé avec des cercles en diamant et cela doit être pris en compte à l’avance.

Séquence de travail

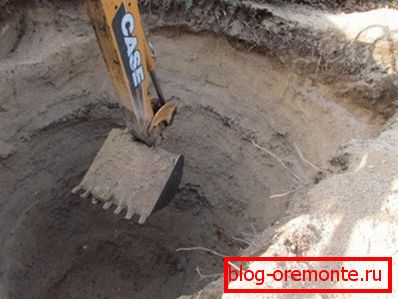

• Dans les endroits prévus, nous creusons deux fosses.

• En utilisant des anneaux avec un fond, la fosse est juste compactée.. Si les anneaux sont sans fond, la partie inférieure de la fosse est bétonnée (l'épaisseur de la couche ne doit pas être inférieure à 10 cm).

Le second réservoir ne nécessitant pas une étanchéité complète, nous plaçons les anneaux en béton armé directement sur le sol. Mais avant cela, il est conseillé d’organiser le drainage de la fosse en compactant le fond avec du gravier ou de la pierre concassée.

• En séchant, la couche de béton est scellée avec du verre liquide.
• Nous installons les anneaux dans les fosses. Pour ce faire, utilisez des équipements de levage. En l'absence de tels équipements, nous travaillons à la main, mais dans le respect des consignes de sécurité.
• Nous isolons chaque anneau à la jonction en appliquant un produit d’étanchéité de la chambre ou en caoutchouc. La surface latérale des joints est recouverte de mastic bitumineux, puis de mortier de ciment.

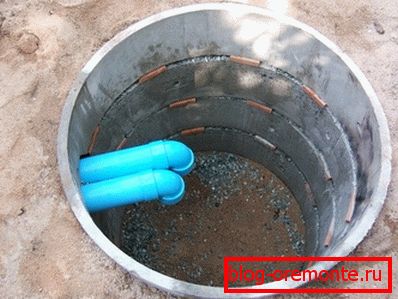

• À l'étape suivante, nous posons des tuyaux et, à l'heure actuelle, il peut être nécessaire de forer au diamant.. Si ce service ne fonctionne pas, vous devrez percer des trous dans les anneaux.

La tranchée servant à la pose de tuyaux doit creuser à une profondeur de gel de 1-1,5 m avec une pente de 3-5%.

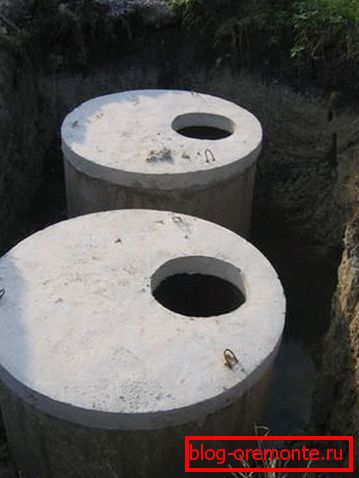

• Après le montage du système et la pose des tuyaux, nous effectuons un test. Remplissez l’eau et vérifiez que tous les joints et toutes les connexions ne présentent pas de fuites. S'il n'y a pas de fuite, installez l'étage supérieur et installez la trappe.

Conclusion

Как вы сами могли убедиться, выгребная яма из бетонных колец своими руками может быть построчена, причем цена готового результата будет на порядок ниже, чем при участии профессиональных монтажников и сантехников (см.также статью «Мозаичный бетон для изготовления красивого пола с мраморной крошкой»).

Adhérez aux recommandations ci-dessus, utilisez des matériaux de qualité et le succès sera garanti. Si vous avez des questions qui nécessitent des explications qualifiées, regardez la vidéo dans cet article.
