Le béton est l'un des types de structures les plus courants. La durabilité et la fiabilité de l'objet dans son ensemble dépendent de sa qualité et de sa résistance. Il n’est pas surprenant que la détermination des propriétés de résistance soit une tâche très importante dans le processus de construction et de mise en service d’un objet. À cette fin, diverses méthodes et types d’équipements sont utilisés, et nous les examinerons dans le cadre de cet examen.

Méthodes de base pour tester le béton

Il convient de noter que l'équipement de ce groupe peut être utilisé pour tester la résistance du béton et de la brique. La résistance est définie comme la capacité d'un matériau à résister à la destruction sous l'action de contraintes internes et de divers facteurs externes.

Vous pouvez vérifier de deux manières:

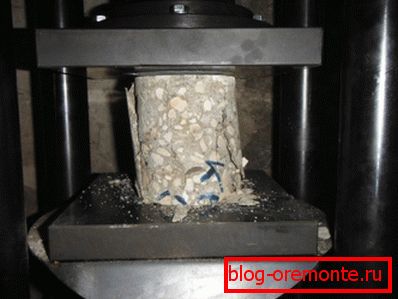

• Destructif: l’essence de cette méthode est que les ébauches préparées précédemment sont broyées dans une presse spéciale.. Celles-ci peuvent être des cubes moulés à partir de béton contrôlé ou de noyaux - des fragments de forme cylindrique, que le forage au diamant de trous dans le béton et l’enlèvement d’un fragment permettent d’obtenir.

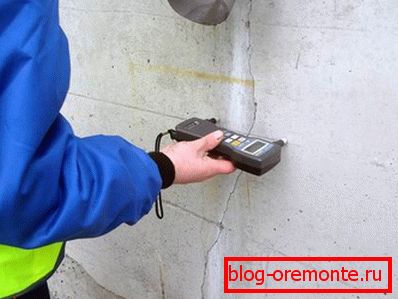

• La deuxième option consiste à utiliser un dispositif pour déterminer la résistance du béton par une méthode non destructive.. Cet équipement mesure les quantités physiques qui ont un impact direct sur la résistance du béton et les recalcule en donnant les performances souhaitées. Naturellement, plus l'équipement est performant, plus l'erreur est petite et plus la recherche est précise.

Types d'appareils

Lors de l’exécution d’activités de mesure, l’un des deux principaux types d’appareils de mesure est le plus souvent utilisé. Naturellement, faire de votre propre main signifie exactement cette option, étant donné que le prix d’une presse spéciale est très élevé et qu’il est inutile de la conserver si vous n’avez pas de laboratoire d’essai spécialisé pour fournir des services de mesure de la force et d’autres indicateurs.

Détermination de la résistance mécanique

Si un contrôle non destructif (CN) est effectué mécaniquement, le principal acte réglementaire à suivre est le GOST 22690-88 «Concretes. Détermination de la résistance par des méthodes mécaniques NK. Ce document définit les règles à suivre pour tester le béton lourd et le béton léger avec des valeurs de résistance maximales ne dépassant pas la plage de 5 à 100 MPa.

Ce groupe de dispositifs comprend plusieurs types d'équipements de base, qui diffèrent par la méthode permettant de déterminer ces caractéristiques ou d'autres caractéristiques indirectes.

Ceux-ci peuvent être les indicateurs suivants:

• Impact énergétique spécial rapide.
• La valeur du rebond de l'attaquant du batteur pressé contre le mur.
• La taille de la traînée d'impact gauche.

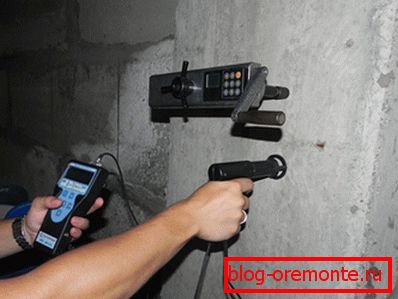

• Indicateur de la force nécessaire pour détruire une petite zone sur les bords de la structure ou lors de l'extraction d'un boulon d'ancrage fixe.

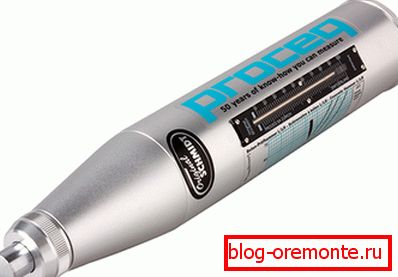

Les caractéristiques de mesure utilisant une méthode ou une autre dépendent de nombreux facteurs. Le manuel d'utilisation de l'appareil doit donc être étudié. Considérons la variante la plus populaire du test - la méthode du rebond élastique.

La technologie est la suivante:

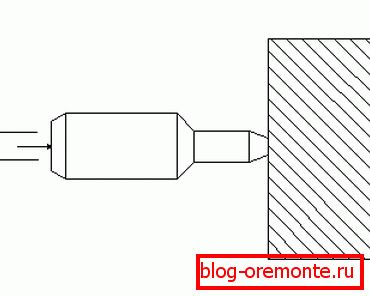

• L'unité de mesure doit être perpendiculaire à la surface: plus l'erreur est grande, plus l'erreur de mesure est grande, vous ne devez pas l'oublier.

• Le test doit être effectué sur différentes parties de la surface. Pour obtenir des mesures correctes, vous devez disposer d'au moins 5 valeurs et déterminer la moyenne arithmétique.
• À l'aide d'une formule spéciale, un indicateur de la résistance d'une structure particulière est calculé. En fait, tout est assez simple et, en suivant les recommandations et les exigences des instructions, il est possible de réaliser des mesures qualitatives, même sans pratique appropriée.

Faites attention! Pour garantir l'exactitude et l'exactitude des chiffres, vous ne devez pas oublier que l'épaisseur minimale de la structure en béton ne doit pas être inférieure à 100 mm.

Utilisation de la méthode par ultrasons

Lorsque vous utilisez cette méthode de calcul de la résistance d'un béton ou d'une brique, toutes les exigences relatives aux mesures et à l'ordre de leurs performances sont déterminées par GOST 17624-87 «Bétons. Méthode par ultrasons pour déterminer la force. Il convient de noter qu’à l’aide de cette méthode, il est possible de mesurer presque tous les types de béton, ce qui rend cette option aussi polyvalente que possible.

À l'aide de l'échographie, il est possible de mesurer à la fois les indicateurs des structures finies et le matériau qui n'a pas encore acquis d'indicateurs de résistance optimaux. Autrement dit, vous pouvez suivre le processus de durcissement du matériau.

Les caractéristiques de ce type de mesure sont les suivantes:

• La méthode elle-même repose sur la relation physique entre la valeur de la résistance du béton et la vitesse de propagation des vibrations sonores. Cette relation peut être exprimée sous la forme d'une formule, d'un graphique ou d'un tableau, ce que les experts appellent cette "caractéristique d'étalonnage". Cet indicateur est déterminé séparément pour chaque objet de mesure; dans le processus de vérification, une surface ou un sondage sont utilisés.
• En fonction des résultats de la vérification et de la sélection des caractéristiques d’étalonnage, les principales activités d’essai sont effectuées et doivent être réalisées de la même manière que les activités de vérification.
• Sur la base des indicateurs obtenus, la résistance réelle d'une section particulière de la structure en béton est déterminée.

Faites attention! Plus la caractéristique d'étalonnage est déterminée avec précision, plus la précision des résultats finaux sera grande.

Des essais peuvent être nécessaires dans divers cas: de la détermination de la fiabilité d'une structure au calcul de la dynamique de durcissement d'un matériau en béton. Si le béton armé doit être coupé avec des cercles de diamant, il est également conseillé de mesurer la résistance et de sélectionner le type de roue optimal pour le béton.

Conclusion

Dans certains cas, cela dépend beaucoup de la précision des mesures, notamment en ce qui concerne les travaux de réparation et les mesures de renforcement de la structure. Seules des données correctes garantissent que l'option nécessaire des actions ultérieures sera choisie. La vidéo de cet article vous aidera à comprendre certaines des caractéristiques de l’utilisation d’appareils de mesure.
