Comment connecter des fils d'aluminium

Pratiquement tous les électriciens diront et conviendront que l’électricité est la science des contacts. En pratique, cela devient évident. Un grand nombre de problèmes d’alimentation sont dus à une surcharge de câblage importante, ainsi qu’à des contacts faibles dans la boîte de dérivation. Dans cet article, nous allons nous concentrer sur le dernier problème, à savoir comment connecter les fils d'aluminium.

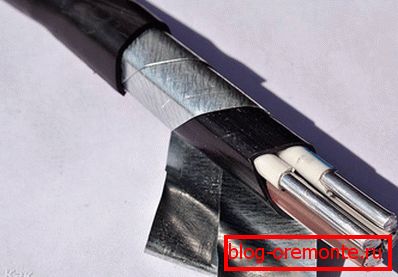

Quelle est leur particularité

L'aluminium possède des propriétés métalliques spéciales pouvant entraîner des problèmes de collage. En raison de l'oxydation, un film d'oxyde se forme sur l'aluminium, ce qui empêche le passage du courant électrique. Ce film ne fondra qu'à une température d'au moins 2 000 ° C, et ce chiffre est supérieur au point de fusion de l'aluminium lui-même. De plus, si vous nettoyez mécaniquement le film d'oxyde, il réapparaîtra au bout d'un moment.

Si vous souhaitez souder de l'aluminium, ce film empêchera la brasure d'adhérer au noyau. De plus, lors du soudage, le film forme des inclusions qui nuisent à la qualité du contact. L’aluminium, entre autres, appartient à la catégorie des métaux, qui se caractérisent par une grande fluidité et une grande fragilité. En conséquence, le contact doit être entièrement protégé des éventuels effets mécaniques. Par exemple, si vous connectez l’aluminium avec un clip de boulon, vous devez serrer régulièrement le contact, car l’aluminium, pour ainsi dire, «s'écoule» sous le contact, ce qui l’affaiblit.

Existe-t-il des moyens de sécuriser la connexion du fil d'aluminium? Considérons quelques méthodes communes et décide de la meilleure façon de faire ce travail.

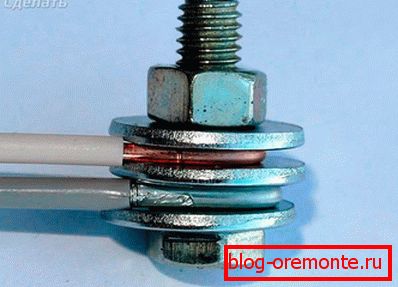

Vis

Cette méthode de connexion est très simple. Il est nécessaire de dénuder le fil de l'isolant de 20 mm. Après la veine est recommandé de nettoyer la peau à grain fin. Ensuite, tordez le conducteur nu dans la bague et insérez-le dans la vis de serrage qui doit être bien serrée.

L'inconvénient de cette méthode de connexion est qu'en raison de la fluidité de l'aluminium, le contact doit être resserré de temps en temps. Par conséquent, la jonction doit être dans un endroit accessible.

Printemps

Dans ce cas, des borniers spéciaux sont utilisés. En raison de la présence d'un ressort spécial, il n'est pas nécessaire de serrer régulièrement le contact. Le fil d'aluminium inséré et dénudé est tenu fermement. Il existe des borniers jetables et réutilisables. Les produits jetables sont utilisés pour connecter les fils, sans autre déconnexion. Le fil s'insère dans le trou de la pince, ne le tirez pas vers l'arrière. En ce qui concerne la connexion réutilisable, le fil se détache facilement si vous appuyez sur le levier spécial le maintenant.

Twist

Dans de rares cas, le fil d'aluminium peut être torsadé. Il convient de noter immédiatement que cette méthode est très peu fiable et même malgré le fait qu’elle a été utilisée assez souvent à l’époque soviétique. Cela est dû en partie au fait que par le passé, le nombre d'appareils ménagers et, par conséquent, la charge sur le câblage était moindre. Maintenant, l'image est différente.

De plus, la durée d'une telle connexion dépend de divers facteurs, tels que la charge actuelle, l'humidité et la température. Si la température augmente, le métal se dilate, entraînant un élargissement de l'espace entre les fils. Cela peut entraîner une résistance transitoire, le point de contact sera chauffé, puis une oxydation se formera et, éventuellement, le contact se rompra complètement. Toutefois, ce processus se poursuit pendant une longue période. Par conséquent, pour les connexions temporaires, la méthode de torsion est valide.

Lorsque vous combinez l’aluminium de cette manière, il est important de respecter ces règles:

• Les fils doivent se tordre uniformément.
• Si le fil est épais, il ne devrait pas y avoir plus de trois tours, et pour un fil fin, pas moins de cinq.
• Si des fils en cuivre et en aluminium sont connectés, le fil en cuivre doit être étamé.
• Un tube thermorétractable est recommandé comme isolant de contact.

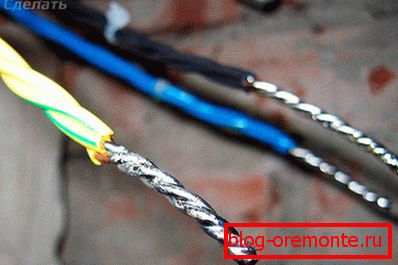

Connexion permanente

Il existe plusieurs méthodes dans cette catégorie, à savoir:

• Test de pression.
• Brasure
• Soudage

Chacune de ces méthodes a sa place. Le choix est influencé par plusieurs facteurs:

• Disponibilité d'outils et d'équipements appropriés.
• Charge actuelle estimée.
• Diamètre du fil
• Disponibilité des consommables.
• Disponibilité des compétences pertinentes.

Considérez chaque méthode de connexion permanente séparément.

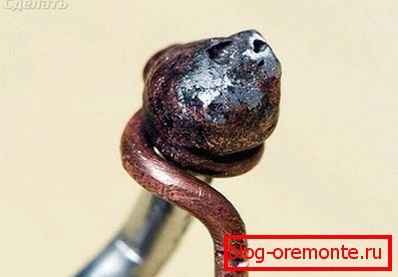

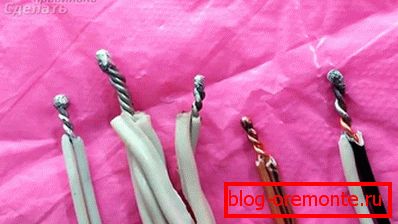

Soudage

Méthode de connexion rapide et fiable. De plus, cette technologie est pertinente si vous devez effectuer un grand nombre de connexions. Cependant, cela nécessite un transformateur de soudage et des compétences.

Le processus de soudage est le suivant:

• Les fils sont tordus entre eux.

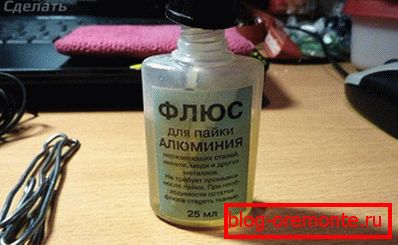

• A la fin, appliquez un flux spécial.
• Après le soudage, une électrode de carbone dure jusqu'à 2 secondes.
• En conséquence, une goutte devrait se former à la fin de la rotation.

• La goutte doit être traitée avec un solvant, puis vernie.
• Lorsque le vernis est sec, le composé est isolé.

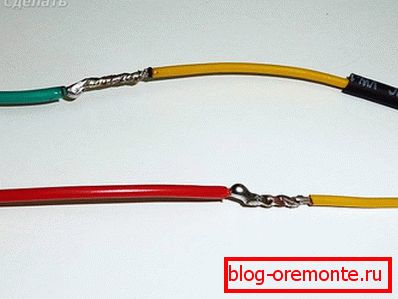

Brasure

La méthode de soudure est simple. Cela nécessitera des composants tels que la colophane, le fer à souder, les soudures et des éléments supplémentaires. Ainsi, le fil est tordu et après un fer à souder, appliquez-y de la soudure.

Test de pression

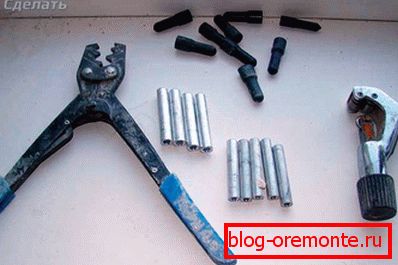

Une telle connexion nécessitera des pinces de presse et des revêtements spéciaux, qui sont des tiges creuses. Pour le sertissage, nettoyez les extrémités des fils, insérez-les dans le manchon et effectuez le sertissage à trois endroits. De plus, vous pouvez tordre les fils.

Si le fil est en aluminium, utilisez un manchon en aluminium, pour le cuivre - un manchon en cuivre. Si vous combinez l'aluminium avec le cuivre, des manchons en cuivre-aluminium sont en vente.

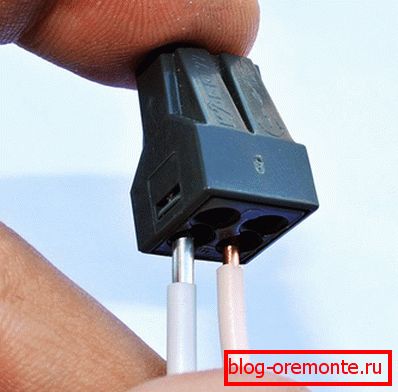

Fil d'aluminium et de cuivre

La connexion de 2 fils en cuivre et en aluminium peut causer des problèmes. Le problème réside dans la différence de potentiel, qui peut atteindre 0,65 mV. Si l'humidité augmente en raison de cette différence, le contact se rompra. De plus, le contact va chauffer, ce qui peut avoir des conséquences désastreuses.

Par conséquent, nous recommandons de connecter ces deux fils afin qu’il n’y ait pas de contact direct entre eux, à savoir:

• une pièce;
• fileté;
• terminal;
• avec contact à ressort.

En utilisant ces techniques, l’aluminium peut être connecté avec des fils de cuivre.

Dans cet article, nous avons examiné plusieurs méthodes permettant de connecter des fils entre eux. Si vous connaissez d'autres méthodes, laissez des commentaires à la fin de cet article.
