Comment connecter le rcd

Si votre appartement dispose d'un grand nombre d'appareils électroménagers, vous devez installer un appareil tel qu'un RCD. Sinon, tous les appareils électroménagers seront gravement menacés. Dans l'article, nous verrons comment connecter un tel appareil et l'automatiser dans l'appartement et chez l'habitant, nous allons démontrer les schémas, les instructions photo et vidéo.

Pourquoi avez-vous besoin

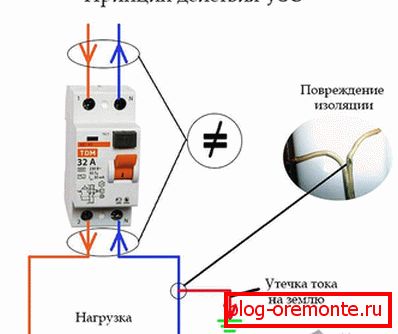

L'installation de tels dispositifs est nécessaire pour plusieurs raisons. Principalement, il a été conçu pour la protection. Pourquoi Premièrement, le DDR protège les personnes des chocs électriques, en particulier en cas de défaillance de l’installation électrique. Deuxièmement, le dispositif est déclenché et déconnecte le courant en raison d'un contact accidentel ou erroné avec les parties conductrices de l'installation électrique, en cas de fuite de courant. Et, troisièmement, on empêche l'allumage d'un câblage électrique en cas de court-circuit. Comme on peut le voir ci-dessus, cette machine remplit en réalité une fonction importante.

Aujourd'hui, il est possible de rencontrer des machines automatiques différentielles qui se caractérisent par l'association de l'interrupteur automatique et de l'UZO. Leur avantage est qu’ils occupent moins de place dans le panneau. Dans tous les cas lors de la connexion, toutes les connexions de contact doivent y être amenées non par le bas, mais seulement par le haut. Une des raisons est plus esthétique. Mais il y a une raison beaucoup plus lourde. Le fait est que le RCD est en mesure de réduire l’efficacité du travail de tous les articles ménagers. De plus, lors des travaux de réparation, l’électricien ne sera pas dérouté et il n’aura pas à apprendre de schémas complexes. Il est donc temps d’examiner les options de connexion.

Méthodes de connexion

Il existe quatre options de connexion:

1. Connexion bipolaire à un réseau monophasé.
2. Connexion d'un réseau tripolaire à un réseau triphasé à l'aide d'un neutre.
3. Connexion d’un réseau triphasé à un réseau triphasé sans neutre.
4. Connexion d’un réseau monophasé tétrapolaire.

Considérez chaque cas séparément.

Connexion d'un différentiel bipolaire à un réseau monophasé

Parmi toutes les méthodes de connexion répertoriées, c'est peut-être le schéma le plus courant. Quand il est connecté, il n’ya pas de virages complexes. De plus, un tel appareil peut être connecté indépendamment. Pour ce faire, sur le boîtier ou dans le passeport, il est nécessaire de savoir exactement où se trouve le neutre ou le zéro sur la machine, ainsi que la phase. En règle générale, les symboles 1,2 et N sont indiqués sur la machine: 1 - implique le conducteur de phase entrant, 2 - le conducteur de phase sortante et N signifie zéro ou neutre.

Une des conditions principales pour la connexion d’un tel différentiel est qu’il soit installé dans tous les cas après le disjoncteur! Cette exigence vous permet de protéger le compteur d'électricité contre les augmentations de courant.

Il y a eu des cas où le périphérique a échoué. Pourquoi Le fait est qu'un courant l'a traversé qui dépasse son courant de fonctionnement nominal. Pour éviter que cela ne se produise dans votre cas, achetez un appareil avec autant que possible un courant nominal de fonctionnement élevé. De plus, lors de la connexion, il est important de respecter la séquence correcte. Sinon, des problèmes peuvent survenir pendant son fonctionnement. Par exemple, si, lors de la connexion, connectez les terminaux zéro à la phase, le périphérique échouera immédiatement.

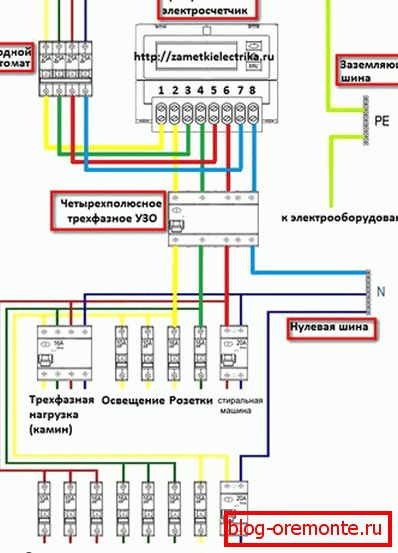

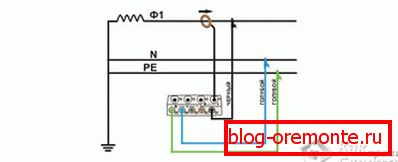

Connexion d'un différentiel tripolaire à un réseau triphasé utilisant un neutre

Cette méthode de connexion est également assez courante. Le principe de sa connexion ne diffère pratiquement pas d'un réseau monophasé. Seulement dans ce cas est monté un RCD à quatre pôles. Il comporte quatre fils entrants étiquetés A, B, C et zéro (N) sur la machine. En règle générale, le schéma de câblage est indiqué sur le corps de la machine. La seule différence peut être que sur un périphérique quadripolaire, zéro peut être de l'autre côté. Plus important encore, connectez les sorties et les entrées correctement.

Ces différentiels servent à protéger contre les incendies de câbles électriques avec des courants de fuite élevés. S'il est utilisé pour la protection contre les chocs électriques, il est recommandé d'utiliser un point de fuite compris entre 10 et 30 mA.

Pour la protection même de l'appareil, un interrupteur automatique est monté directement devant lui.

Il est préférable de connecter les réseaux monophasés via un jeu de barres zéro, monté directement sur le rail DIN dans le blindage.

De même, lors du raccordement, il est extrêmement important de respecter le marquage de couleur du fil, ainsi que le raccordement des conducteurs de neutre et de phase.

Connexion d'un différentiel tripolaire à un réseau triphasé sans neutre

Ce schéma est utilisé dans la plupart des cas pour connecter des moteurs électriques triphasés. La machine le déconnectera du réseau dès qu'un court-circuit des enroulements se produira. Pour connecter un moteur triphasé, trois phases de tension d'alimentation sont nécessaires, à savoir A, B et C. Un conducteur de protection PE est également requis, qui servira de mise à la terre du boîtier. En conséquence, il ne sert à rien d’acquérir un fil à cinq fils, mais quatre fils suffiront.

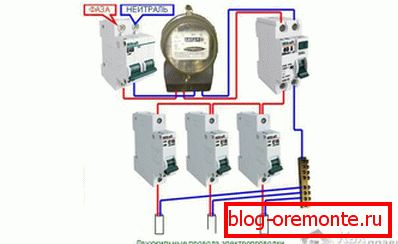

Connexion d'un différentiel tripolaire dans un réseau monophasé

Cette utilisation peut être appelée irrationnelle et expéditive. Cependant, dans certains cas, c'est la seule bonne décision. Par exemple, si vous envisagez d'étendre ultérieurement le câblage électrique, de le transférer sur un réseau triphasé ou d'ajouter plusieurs réseaux monophasés. De plus, un tel système est utilisé dans les cas d'utilisation temporaire du remplacement d'urgence d'un RCD bipolaire défectueux. La connexion est assez simple. Pour cela, le zéro et la phase sont connectés au terminal correspondant. Dans ce cas, la connexion du conducteur de phase au terminal est effectuée uniquement si le bouton «Test» est actuellement connecté. Un tel terminal est situé près du zéro.

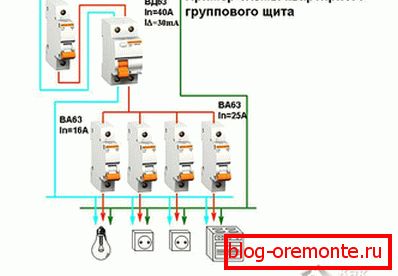

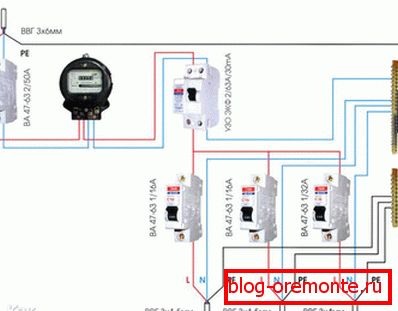

Connexion dans l'appartement et dans une maison privée

Le schéma de connexion dans l'appartement est effectué uniquement sur un réseau monophasé. Pour cette raison, la connexion est établie dans l'ordre suivant:

1. Introduction automatique.
2. Compteur électrique.
3. OMS 30 mA.
4. Câblage électrique dans l'appartement.

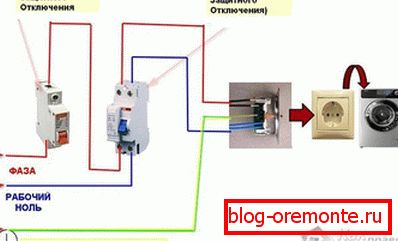

Si vous avez des consommateurs d'énergie dans votre appartement, par exemple un lave-linge ou un four électrique, il est recommandé de connecter en plus le dispositif de protection RCD.

En ce qui concerne la connexion de la machine dans une maison privée, la séquence de connexion est la suivante:

1. Introduction automatique.
2. Compteur électrique.
3. Automatique de 100 à 300 mA, le choix dépend de la quantité de courant consommée par tous les appareils ménagers.
4. Machine automatique pour la consommation individuelle de courant. On utilise généralement 10 à 30 mA.

Nous avons donc examiné avec vous certaines des caractéristiques et des différences de la connexion d’un différentiel dans certaines circonstances. Surtout, rappelez-vous que si vous n'avez aucune idée de ce système, il est préférable de ne pas expérimenter.

Vidéo

Quelques mots sur les erreurs typiques lors de la connexion d’un DDR:

Schémas

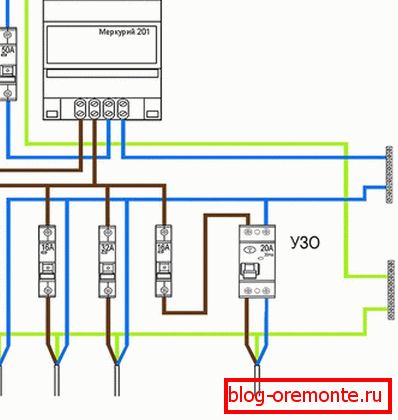

Pour installer correctement le différentiel, nous vous invitons à vous familiariser avec quelques diagrammes de sa connexion:
